【干货大派送】ADS 2016：8 招助您高效应对 SI 和 PI 仿真挑战 —— 第 8 招

是德科技 ADS 2016 最新功能发布了!

全球领先的信号完整性(SIPro)和电源完整性(PIPro)解决方案,助力您更快速更准确的进行信号完整性(SI)和电源完整性(PI)仿真以及验证,轻松应对 SI 和 PI 设计的挑战。

SIPro 特点:

• 更精准,更快速,更大规模的运算能力

• 集成的 EM 电磁仿真技术

• 电源感知信号完整性分析

• 信号完整性与电源完整性统一的工作流程

PIPro 特点:

• 直流 IR 压降

• 交流 PDN 阻抗

• 电源平面共振

• 去耦电容调整和电路级 VRM 建模

SIPro, PIPro 到底怎么用?有什么高招可以让您更快地解决 SI 和 PI 的问题?让我们为您慢慢梳理。

从今天开始,是德科技官方微信 8 个 SI/PI 高招免费大派送,请关注我们的微信平台以便于及时收取。

您刚刚拿到了正在评估的一个部件(如背板上的高速连接器)的 S 参数文件。该部件的端口数量很多,您想先检查数据质量,然后在仿真中使用。您怎样才能知道端口的连接关系?哪些端口要配对?

“我会在文本编辑器打开它挨个检查”,需要这么麻烦吗?当然不用!ADS 中的全新 S 参数检查器让您可以从图形界面中轻松预览任何 S 参数文件的内容,无需设置 S 参数仿真后再查看结果。它可以让您直接绘制您希望看到的任意一组或几组 S 参数独立关系,并为您显示每个端口对应的引脚名称。它会告诉您该 S 参数的频点数目,覆盖的 频率范围, 以及数据的无源性和互易性。

S 参数检查器在此可以大显身手。您可以轻松地重新命名、重新排序以及减少端口的数量,调整后的 S 参数也能保存到新的 S 参数文件。

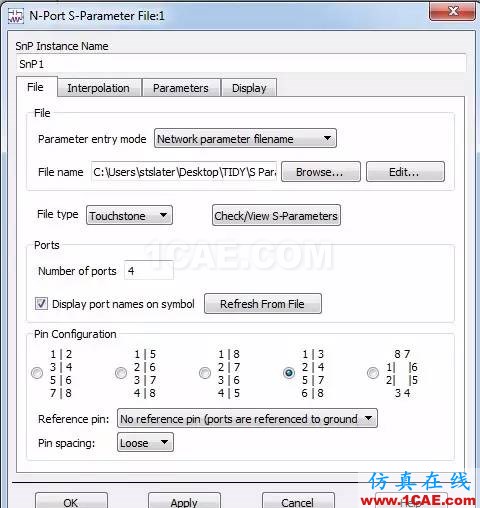

现在进入下一步。除了 S 参数检查器之外,在 ADS 2016 中,使用 S 参数文件进行 ADS 仿真变得更容易。新的 SnP 元件能够将端口对应的引脚名称显示在原理图中,并允许您选择引脚的排布方向,这样所有的输入端口都位于一侧,所有的输出端口则位于另一侧,再也不用担心走线互相交叉了!

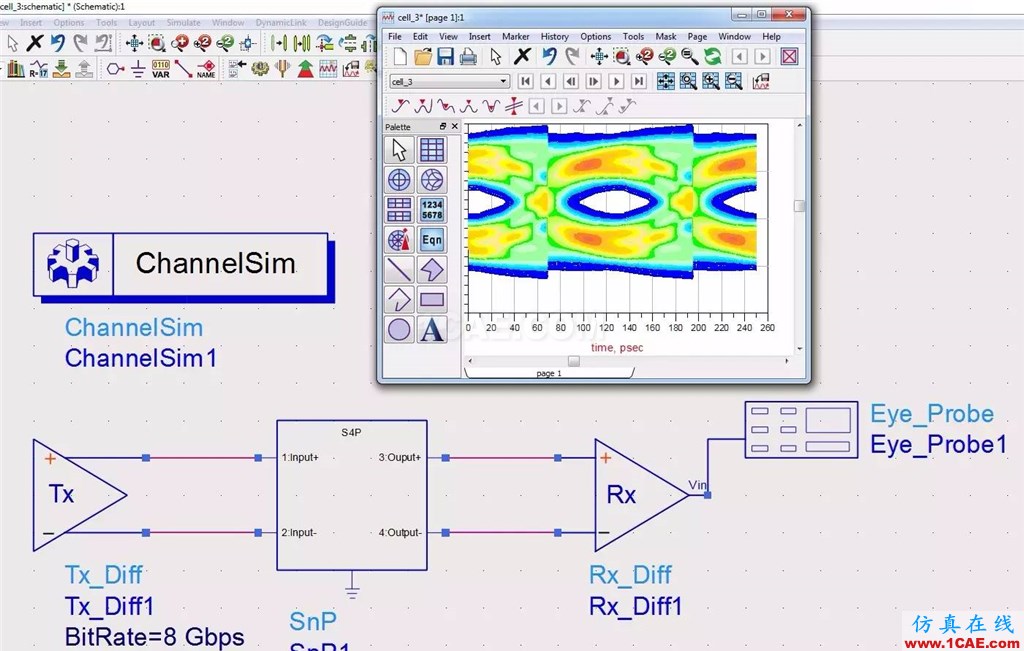

查看,编辑,定位,仿真,绘图,一次完成!
