【干货大派送】ADS 2016：8 招助您高效应对 SI 和 PI 仿真挑战 —— 第 7 招

是德科技 ADS 2016 最新功能发布了!

全球领先的信号完整性(SIPro)和电源完整性(PIPro)解决方案,助力您更快速更准确的进行信号完整性(SI)和电源完整性(PI)仿真以及验证,轻松应对 SI 和 PI 设计的挑战。

SIPro 特点:

• 更精准,更快速,更大规模的运算能力

• 集成的 EM 电磁仿真技术

• 电源感知信号完整性分析

• 信号完整性与电源完整性统一的工作流程

PIPro 特点:

• 直流 IR 压降

• 交流 PDN 阻抗

• 电源平面共振

• 去耦电容调整和电路级 VRM 建模

SIPro, PIPro 到底怎么用?有什么高招可以让您更快地解决 SI 和 PI 的问题?让我们为您慢慢梳理。

从今天开始,是德科技官方微信 8 个 SI/PI 高招免费大派送,请关注我们的微信平台以便于及时收取。

艰巨的技术挑战催生了突破性的新技术。由于瞬态仿真(SPICE)无法满足模板裕量测量的需求,达不到非常低的比特误码率,为了满足高速链路设计的需要,通道仿真应运而生。

在通道仿真之前,瞬态仿真(SPICE)是仿真高速链路设计的主流方法。但是,设计人员要克服困难重重的技术挑战:当误码率为1e-9、1e-12、1e-16 时,我的裕量如何?这些问题已经超出了瞬态仿真的能力范围。所需的时间步进数量超出了实际可用的方法极限。因此,需要采用通道仿真来计算比特误码率轮廓。

ADS 在通道仿真方面的技术领先始于 饶方毅博士在 2006 年的专利技术--在有限带宽的频域模型中纠正无源性(同时确保因果关系)。饶博士 的工作确保 ADS 成为在同一电路设计中处理级联的 S 参数模型与电路模型组合的最精准解决方案。

创新一直保持快步发展:

• 2009 年 —— 逐位(Bit-by-Bit)通道仿真发布

• 2010 年 —— 统计通道仿真发布

• 2011 年 —— IBIS-AMI 支持通道仿真(是的,就在 4 年前!)

• 2012 年 —— IEEE 论文发表――关于发射端抖动机制(有损通道引起的抖动放大)的严格处理,作者:饶博士

• 我们的步伐没有停止(我将在下一篇文章中进行讨论!)

此项工作的成果,使我们得到业界的公认 —— 是德科技确实居于领导地位。

• 在 2015 年 DesignCon 大会上,英特尔公司的一位技术发言人公开表示 ADS 为“业界标准的通道仿真器”。这是业界领先公司主动给予的认可!

ADS 2016 将成为我们的 SI 仿真技术中的新旗舰。

用户说:我经常要在设计阶段的初期进行制作版图前仿真,此时还没有选定 IC 供应商。我的链路一端有发送端芯片的IBIS-AMI模型,但另一端没有合适的接收端芯片IBIS-AMI模型。我的关注点是通道设计,我需要仿真得到版图设计约束,但在接收端的设置方面我并不精通。我想使用 ADS 中的通用接收端元件(Diff_Tx)接收端来为我计算接收端的最佳 FFE 和 DFE 抽头系数,并对接收均衡进行自适应调整。

我会睁大“眼睛”期待得到答案。我的问题是:什么是设计的极限?我是否有充足的裕量?

答:在 ADS 2016 中您可以做到这一点!您可以从 IBIS、IBIS-AMI、SPICE 和通用内置模型中混合搭配不同模型。

此外,通道仿真器现已直接支持 IBIS 封装(.pkg)输入,比以前更进一步的是,我们为 IBIS V6.1标准的将要发布的某些功能, 例如Overclocking,提供支持,早于官方的 IBIS 解析器发布。

用户说:如果我使用的是特定标准呢?我需要标准的发射端和接收端模型!

答:我们有符合标准的 IBIS-AMI 发射端和接收端模型,适用于 PCle3、USB 3.1 和 100GbE,这些模型可以在软件安装的 一致性测试工具 和/或 示例工程文件中找到。

这里有两个典型的例子,分别是:

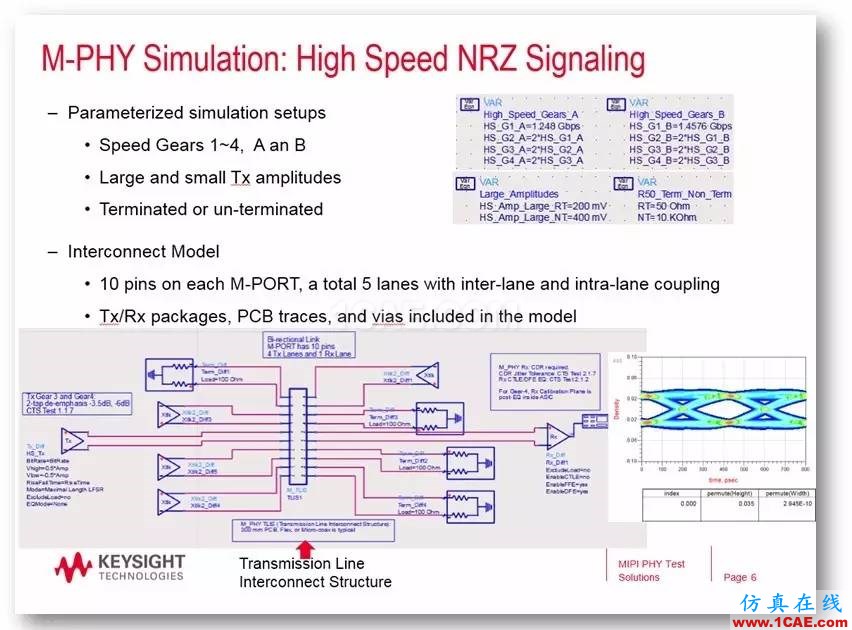

1. MIPI C-PHY、D-PHY 和 M-PHY 模板

表中文字中英对照:

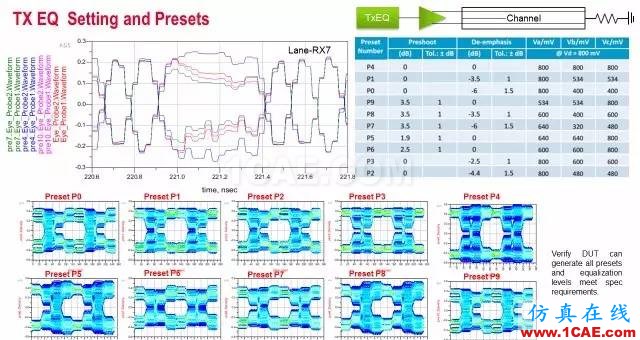

2. 针对 PCIe3.0 标准的均衡预设,加入到 PCIe 3.0 一致性测试工具中,可用于批处理模式仿真。这一点可以很容易地采用新模板实现。

表中文字中英对照:
