搜索ADS小秘诀系列之五：ADS支持哪些信号完整性电路仿真和电磁求解方法？
2016-11-22 by:CAE仿真在线 来源:互联网
ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用。EDA大讲堂整理了使用ADS进行信号完整性以及电源完整性仿真的一些基本概念以及应用技巧,后面会陆续发出来供大家参考。欢迎转发。同时也欢迎各位信号完整性专家在我们的公众号分享您使用ADS的一些经验以及技巧。
ADS平台在信号完整性方面应用广泛,它支持电路原理图以及Layout的设计和仿真。
图1. ADS平台架构

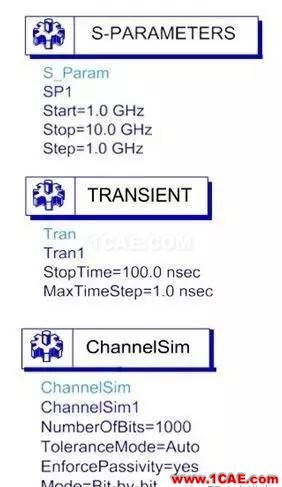

在ADS原理图环境中,有三种仿真器可以用于信号完整性的仿真和分析:
-
S参数仿真器:用来仿真通道的S参数,S参数帮助用户识别在频域通道的插入损耗(insertion loss),带宽(bandwidth)以及串扰(crosstalk)。
-
瞬态(Transient)仿真器:经典的时域仿真器。瞬态仿真器可以分析TDR,波形上升/下降(Waveform rising/falling),振铃(ringing)以及眼图(eye pattern)。 IO模型(SPICE或IBIS)能够和通道模型一起在瞬态仿真中使用。
-
通道(Channel)仿真器:适用于长比特序列的仿真。比瞬态仿真器效率高。适用于检查系统的性能,例如Bathtub,BER Contour等等。IBIS AMI或者行为级IO模型可以用在通道仿真器中。

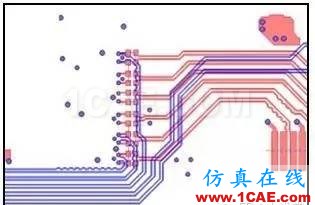

在ADS Layout环境中,用户可以手动搭建多层PCB Layout,也可以导入GERBER形式的Layout文件。进行叠层(stack-up)以及端口(port)设置之后,运行电磁求解器(EM Solver)。ADS支持两种电磁求解器:
-
MoM电磁求解器:用于纯平面结构的建模,例如长的PCB走线,差分对,电源分配网络(PDN),螺旋电感,等等。只考虑金属部分。仿真以后显示电流分布和辐射模式。
-

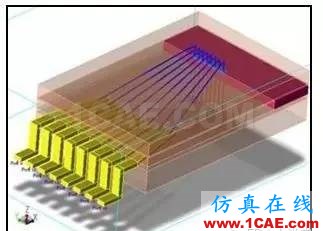

FEM电磁求解器:全3D电磁求解器,用于封装(BGA,引线框架,键合线),连接器,插槽等。在边界范围内,所有的材料都会被纳入计算网格中去。。仿真以后显示电场,磁场,电流分布和辐射模式。
下面的流程图显示了一个典型的信号完整性分析过程。首先,运行电磁求解器获得所测部分连接的S参数。其次,建S参数模型插入到电路原理图设计中。最后,运行电路仿真来检查接收端的信号质量。
