搜索ADS小秘诀系列之十：浅析信号完整性设计周期
2016-11-22 by:CAE仿真在线 来源:互联网
一个完整的信号完整性设计周期包括建模,仿真,分析和关联。
图1. 信号完整性设计周期
建模就是将传输通道,发射端和接收端模型用数学的形式表示出来,建模需要使用电磁求解器(EM Solver)或者测量仪表获得必要的参数信息。建模的挑战在于如何更好的了解元器件以及如何更好的使用建模工具。要想获得准确的仿真结果,正确的建模至关重要。理解不同模型以及不同建模工具的优缺点可以帮助改善信号完整性分析的质量。
当我们有了元器件模型以后,我们可以把这些模型组装到系统中去。我们可以通过仿真的办法来证明系统能够良好运行。通过不同的仿真器我们可以得到不同的系统性能结果。对于信号完整性仿真来说,ADS里面的S参数,瞬态以及通道仿真器会经常被用到。
分析包括系统优化,蒙特卡洛(Monte Carlo),产量分析(yield analysis),灵敏度和DOE(Design of Experiment)方法等等。举例来说,我们可以使用DOE方法测试一个差分对的尺寸偏差以及衬底特性偏差如何影响眼图,如图2所示。我们可以看到,对眼图高度的最关键影响因素是差分对的线间距,如图3所示。
图 2. DOE分析示例

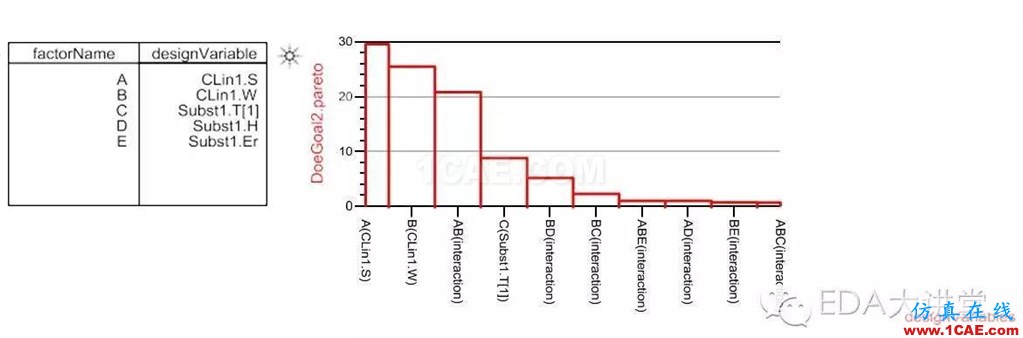

图3. 各因素的效应排列图
仿真的价值在于它可以预估一个真实系统的性能。为了评估仿真的效果,我们需要进行实物测量。仿真和测量结果之间的相关度能够让我们了解建模是否正确,并且可以帮助我们进一步改善建模和仿真。图4显示了一个眼图的仿真结果和测量结果进行关联对比的例子。

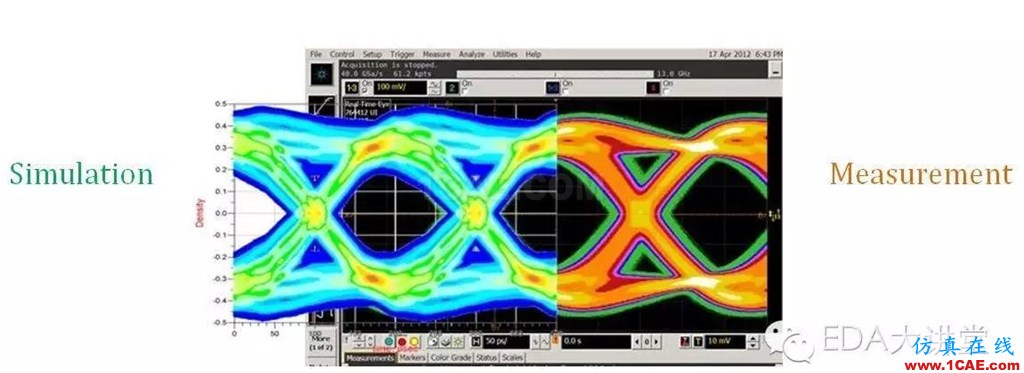

图4. 眼图的仿真结果和测量结果进行关联对比
