对讲机产品FCC认证中的常见项目解读

2017-01-06  by:CAE仿真在线  来源:互联网

对讲机类产品如果要销售到美国等美洲大陆市场,其中最常见的强制认证要求就是FCC(美国联邦通信委员会)认证。FCC针对对讲机的主要常见认证标准有FCC Part 15B、FCC Part 90和FCC Part 95。其中FCC Part 15B部分主要是EMC(电磁兼容)测试内容,FCC Part 90则主要是专业对讲机的RF测试内容,而FCC Part 95是民用对讲机的RF(射频)测试要求。本文结合摩尔实验室(MORLAB)相关人员的实际测试经验,针对对讲机类产品的实际案例及其FCC认证中常见的测试项目进行了一一解析。

1. 对讲机产品在FCC认证中EMC(电磁兼容)部分的要求(FCC Part 15B)

1.1 §15.107 Conducted Emissions 传导骚扰

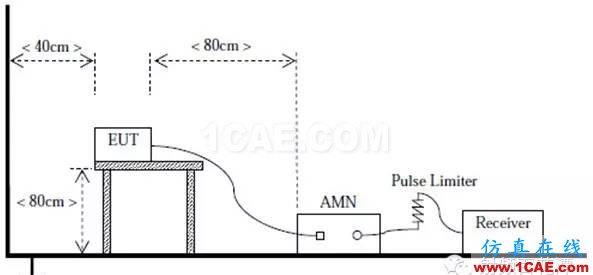

1.1.1 测试布置图:

1.1.2 测试限值:

1.1.3 摩尔实验室实际测试案例展示:

1.2 §15.109 Radiated Emission辐射骚扰

1.2.1 测试布置图:

1.2.2 测试限值:

1.2.3 摩尔实验室实际测试案例展示:

2. 对讲机产品在FCC认证中RF(射频)部分的要求(FCC Part 90)

2.1 §2.1046、90.205 Maximum Transmitter Power 最大发射功率

2.1.1 传导发射功率

2.1.1.1 测试布置图:

EUT通过足够大的衰减连接到频谱仪上,并设置合适的分析带宽和测量范围进行测量。

2.1.1.3 测试限值:

FCC对此项测试没有具体限值要求,一般来说,功率最好不要超过产品的额定功率

2.1.1.4 摩尔实验室实际测试案例展示:

2.1.2 辐射功率

2.1.2.1 测试布置图:

2.1.2.2 测试限值:

FCC对此项测试没有具体限值要求,一般来说,功率最好不要超过产品的额定功率

2.1.2.3 摩尔实验室实际测试案例展示

2.2 §2.1047,90.207 Modulation Characteristics调制特性

2.2.1 调制限值

2.2.1.1 测试布置图:

2.2.1.2 测试限值:

12.5KHz信道间隔频偏不超过2.5KHz,25KHz信道间隔频偏不超过5KHz。

2.2.1.3 摩尔实验室实际测试案例展示:

2.2.2 发送音频频率响应

2.2.2.1 测试布置图:

2.2.2.2 测试限值:

2.2.3 音频低频滤波响应

2.2.3.1 测试布置图:

2.2.3.2 测试限值:

a.工作频率在25MHz~174MHz之间,信道间隔为20,25或30KHz时,需要满足 ;

b.工作频率在406MHz~512MHz之间,信道间隔为25 KHz时,需要满足 ;

c.工作频率在138MHz~174MHz或406MHz~512MHz之间,信道间隔为12.5或15KHz时,需要满足 ;

2.2.3.3 摩尔实验室实际测试案例展示:

2.3 §2.1049,90.209 Occupied Bandwidth Of Emissions占用带宽

2.3.1 测试布置图:

2.3.2 测试限值:

12.5KHz信道间隔的占用带宽需要小于11.25KHz,25KHz信道间隔的占用带宽需要小于20KHz。

2.3.3 摩尔实验室实际测试案例展示:

2.4 §2.1046,90.210 Emission mask 发射波罩

2.4.1 测试布置图:

2.4.2 测试限值:

12.5KHz信道间隔需要满足Mask D的要求,25KHz信道间隔需要满足Mask B的要求。

2.4.3 摩尔实验室实际测试案例展示:

2.5 §2.1053,90.210 Radiated Spurious Emission 辐射杂散

2.5.1 测试布置图:

2.5.2 测试限值:

12.5KHz信道间隔需要小于-20dBm,25KHz信道间隔需要小于-13dBm。

2.5.3 摩尔实验室实际测试案例展示:

2.6 §2.1053,90.210 Spurious Emission At Antenna Terminals 传导杂散

2.6.1 测试布置图:

2.6.2 测试限值:

12.5KHz信道间隔需要小于-20dBm,25KHz信道间隔需要小于-13dBm。

2.6.3 摩尔实验室实际测试案例展示:

2.7 §2.1055,90.213 Frequency Stability 频率稳定度

2.7.1 测试布置图:

2.7.2 测试限值:

2.8 §90.214 Transient Frequency Behavior 发射频率特性

2.8.1 测试布置图:

2.8.2 测试限值:

2.8.3 摩尔实验室实际测试案例展示:

需要特别说明的是:在针对对讲机的FCC认证中,也可能会涉及到比吸收率(SAR)部分的测试要求,这部分所遵循的标准为FCC OET65。
