ANSA中复合材料铺层设置

2017-03-13  by:CAE仿真在线  来源:互联网


复合材料是一类新型材料,有强度高、刚度大、质量轻等一系列优点,在航空航天等领域有着广泛的应用。

本文利用方便简洁的ANSA铺层工具,定义一个铺层模型。

首先,使用MESH>MACROs>SETPID功能,选择所有单元,中键确定,

ANSA中复合材料铺层设置ANSA培训教程图片1

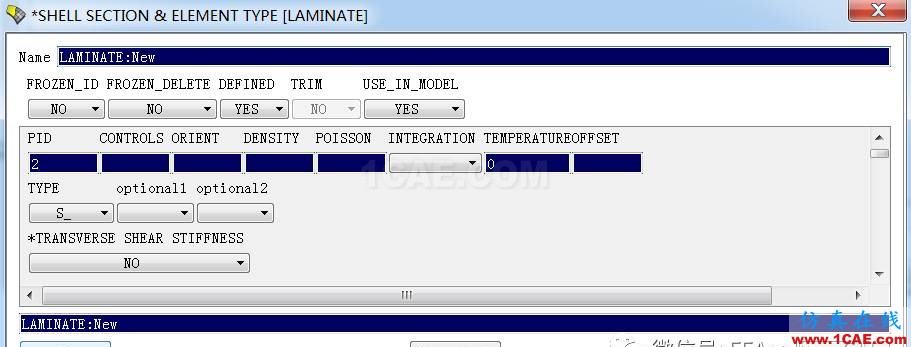

如图所示,选择New>LAMINATE>New,出现下图所示窗口,点击确定,创建一个ANSA Laminate 属性。

ANSA中复合材料铺层设置ANSA培训教程图片2

双击创建的属性,中键确定。

然后设置铺层信息,

选择DECKs>AUXILIARIES>LAMINATE[LIST]选项,

打开Laminate Tool窗口,

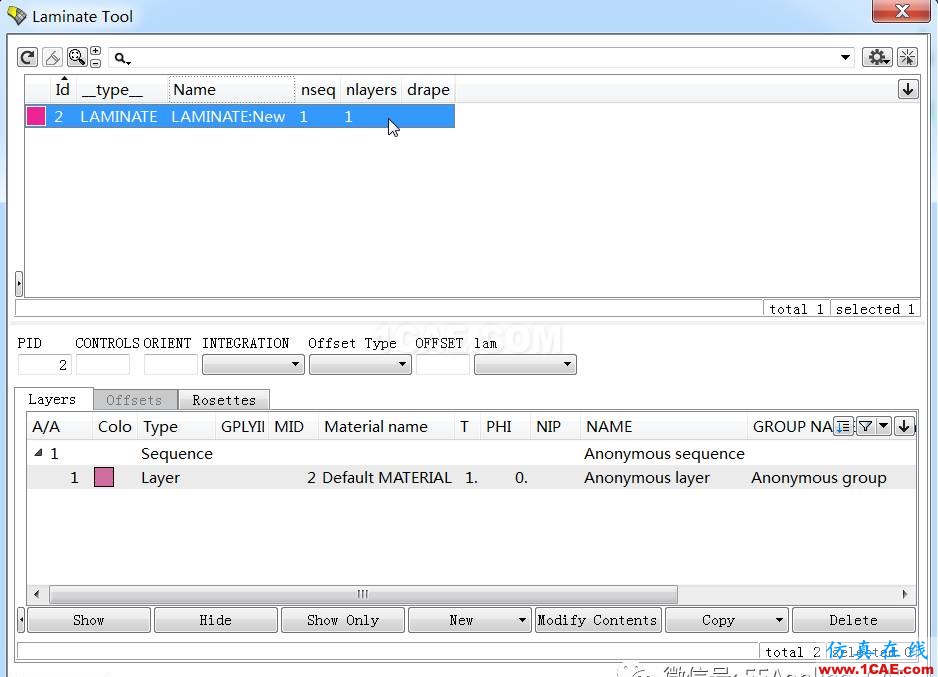

如图所示,双击,窗口下部分为铺层信息,目前显示只有一层铺层,

ANSA中复合材料铺层设置ANSA培训教程图片3

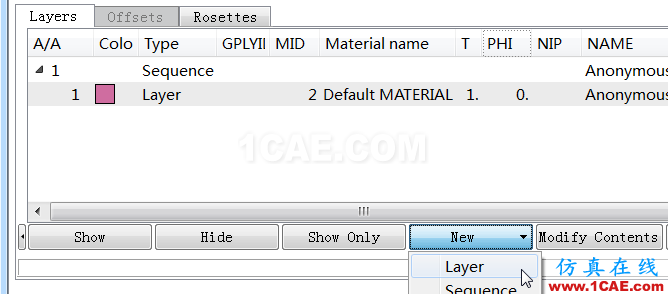

在Laminate Tool窗口中,选择New>Layer,并选择要铺层的区域,中键确定,创建新的铺层。

ANSA中复合材料铺层设置ANSA学习资料图片4

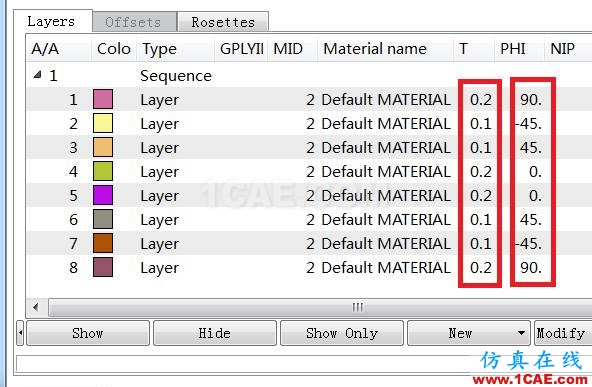

下图中,创建了8个铺层,并设置厚度和角度。ANSA中复合材料铺层设置ANSA学习资料图片5


如下图,各铺层设置好,各层厚度及材料方向。

ANSA中复合材料铺层设置ANSA学习资料图片6

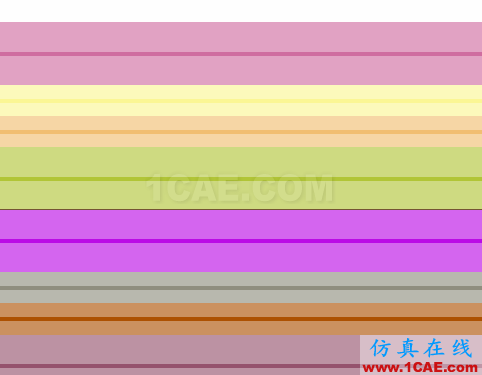

铺层厚度


ANSA中复合材料铺层设置ANSA学习资料图片7

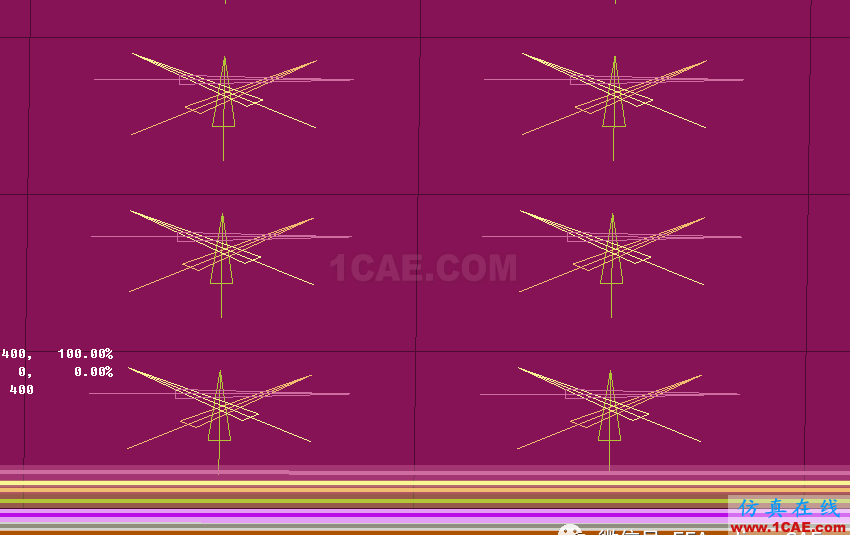

材料方向


开放分享:优质有限元技术文章,助你自学成才
