ANSA中那些“一键”能搞定的事情

2017-03-13  by:CAE仿真在线  来源:互联网


在使用ANSA进行数模的前处理过程中,有效的操作能使你事半功倍。现在就为各位看官展示ANSA中那些“一键”能搞定的事情。

一、调整网格质量

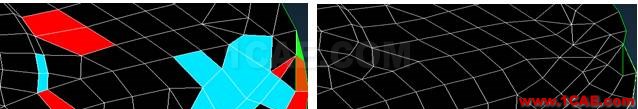

在初步生成网格时,往往会有部分网格不符合质量要求,出现翘曲,扭曲等等情况,而在ANSA中可以使用Fix Quality ,Smooth,Reconstruct,Reshape,实现网格质量的“一键”调整。

ANSA中那些“一键”能搞定的事情ANSA仿真分析图片1

FixQuality

ANSA中那些“一键”能搞定的事情ANSA仿真分析图片2

Smooth

ANSA中那些“一键”能搞定的事情ANSA分析图片3

Reconstruct

ANSA中那些“一键”能搞定的事情ANSA分析图片4

Reshape

二.还原模型

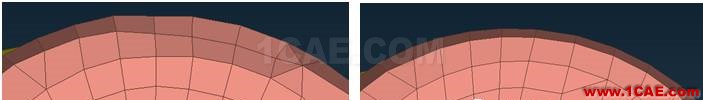

在进行网格质量调整的过程,往往会出现原始几何的特征(点、线、面)发生偏移,网格模型发生畸变等,从而影响原始模型的准确度。可以使用Origin,Align实现模型的“一键”还原。

ANSA中那些“一键”能搞定的事情ANSA分析图片5
Origin

ANSA中那些“一键”能搞定的事情ANSA分析图片6

Align

三 数据的有效编码

在进行前处理过程,往往会遇到PID,MID,SET以及单元、节点的庞大数据编码,而且顺序杂乱无章,傻傻分不清楚。可以使用COUNTER,Renumber来实现数据的“一键”有序编码。

ANSA中那些“一键”能搞定的事情ANSA分析案例图片7

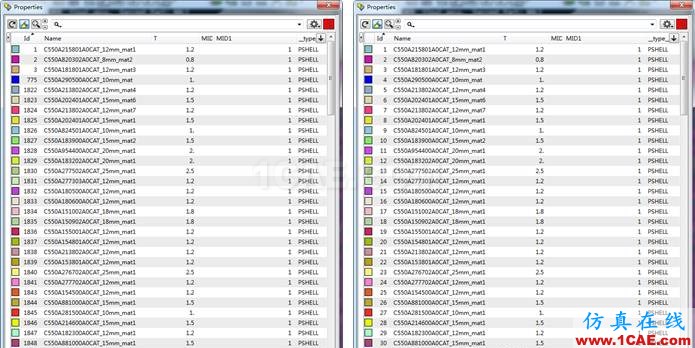

COUNTER

ANSA中那些“一键”能搞定的事情ANSA分析案例图片8

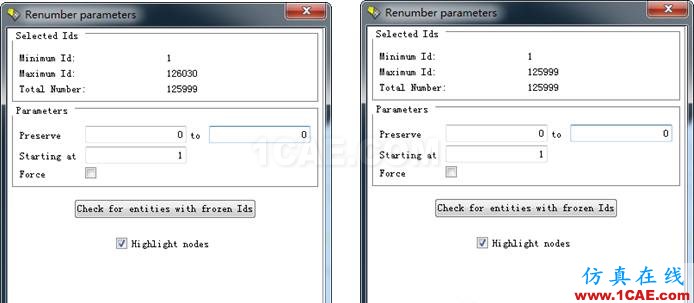

Renumber

通过以上的介绍,可以更加直观地了解ANSA操作的方便与快捷。本文中只是对命令的效果进行展示,至于操作,还望大家仔细体会,感受ANSA的“神奇”。
