ANSA 单元偏置应用

2017-03-13  by:CAE仿真在线  来源:互联网


下图所示为变厚度零件的中面网格,粉色壳厚度为4mm,绿色壳厚度为3mm。

ANSA 单元偏置应用ANSA学习资料图片1

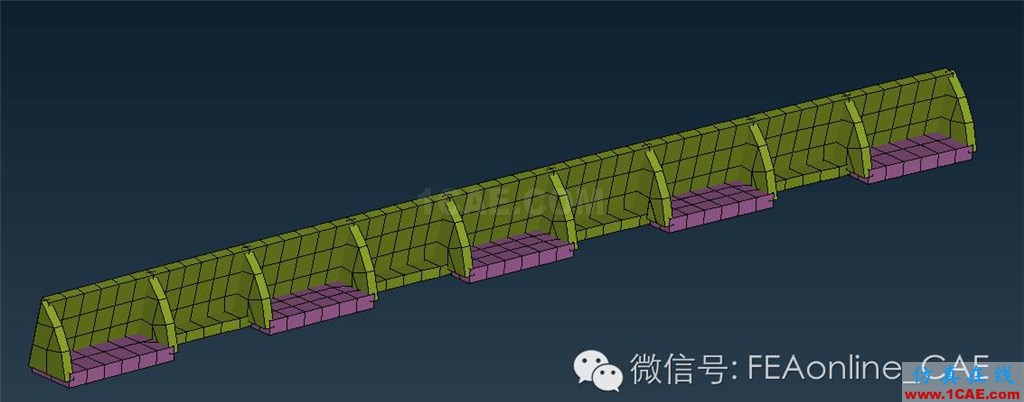

显示为实体如下图,

ANSA 单元偏置应用ANSA学习资料图片2

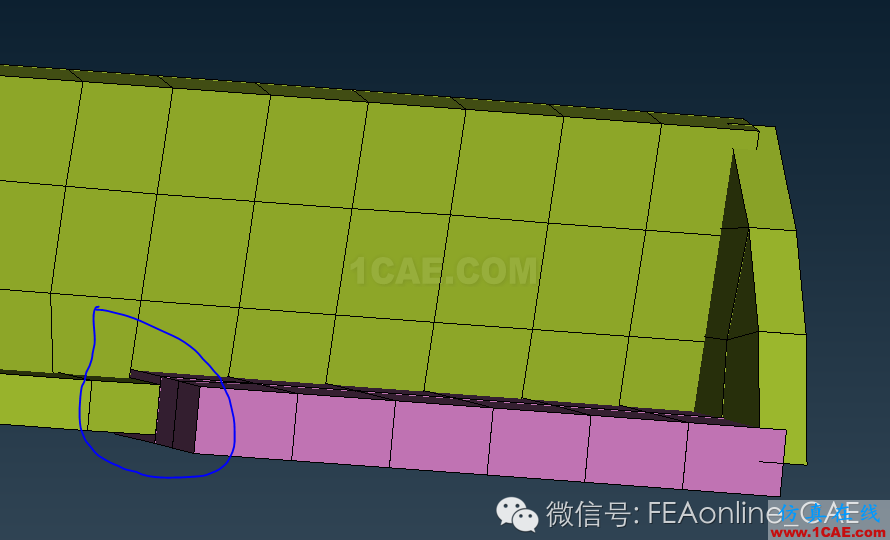

局部放大视图如下所示


ANSA 单元偏置应用ANSA分析案例图片3

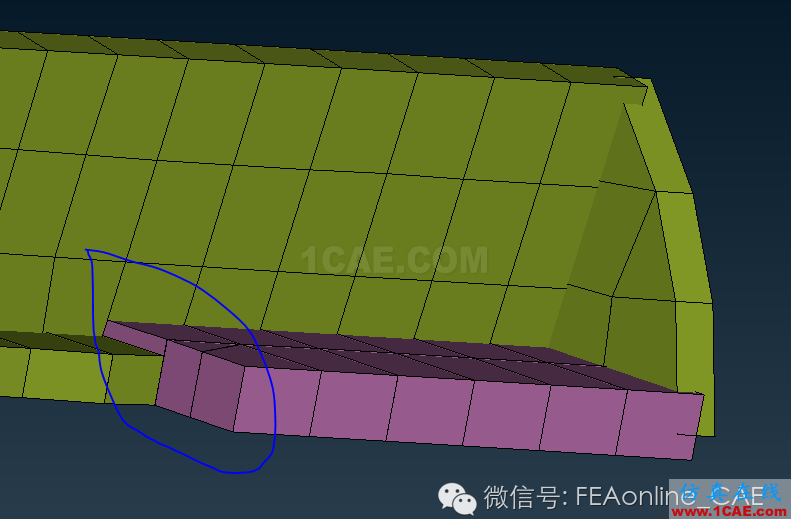

从局部放大视图可以看到,实体的厚度是基于中面壳向厚度方向的两边均匀分布的,实际的分布是两厚度壳的底面位于同一平面,如下图

ANSA 单元偏置应用ANSA分析案例图片4


那么,如何去实现?下面介绍两种方法。

1、利用offset

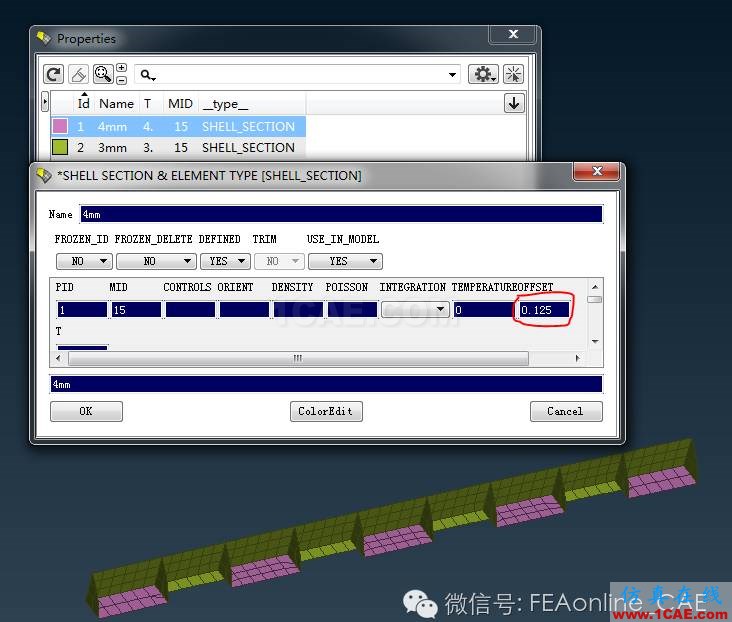

打开Properties-选中要偏置表面的属性(在此为4mm),右击-填入offset值

Offset的确定方法:(两个壳的厚度差的一半)/(要偏置面的厚度),

此例中为((4-3)/2)/4=0.125

ANSA 单元偏置应用ANSA分析案例图片5


2、利用ZOFFS

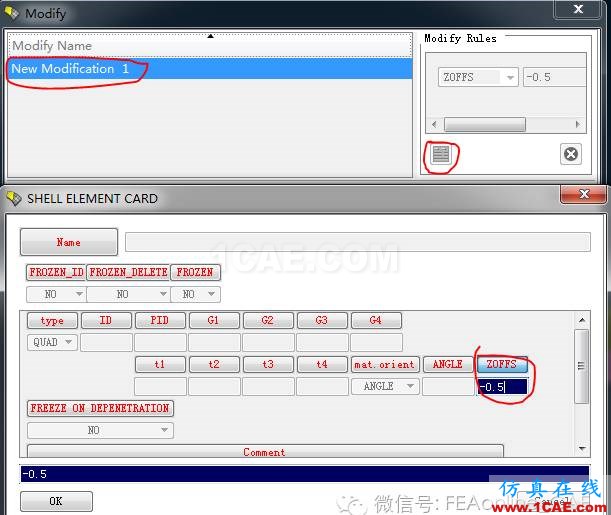

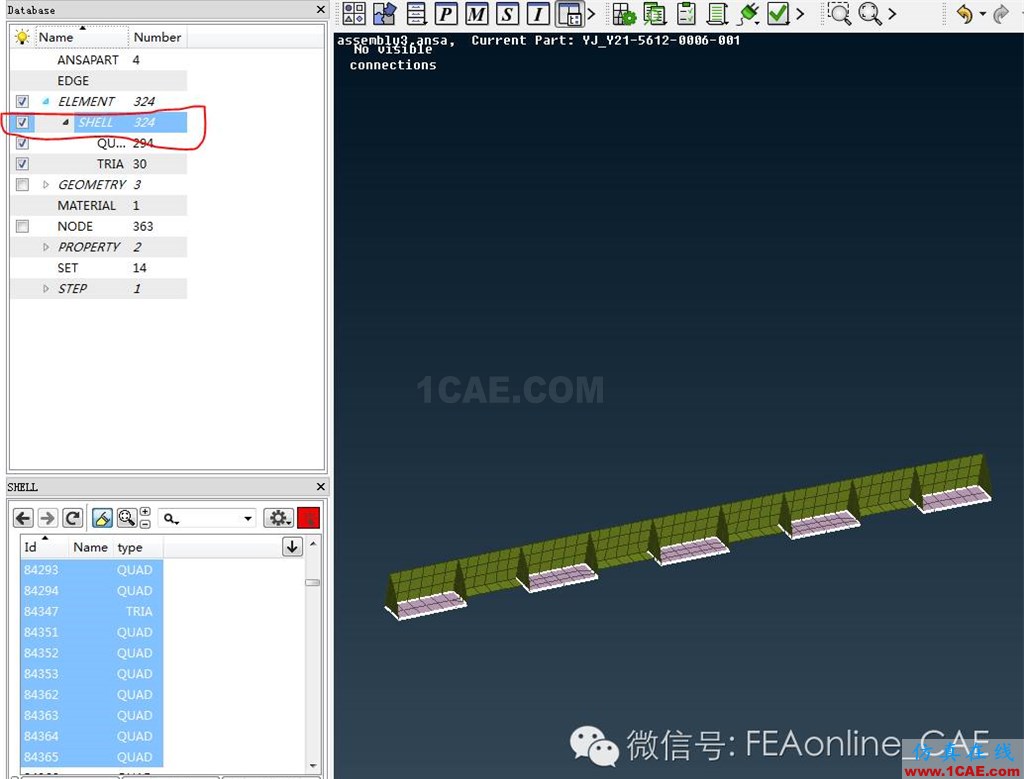

在模型数双击SHELL--弹出SHELL对话框--在绘图窗口选中要偏置的壳-SHELL--选中的壳在SHELL对话框高亮显示—高亮处右击选择Modify—如下图,进入修改选项框,填入ZOFFS值:-0.5

ANSA 单元偏置应用ANSA分析案例图片6
ANSA 单元偏置应用ANSA分析案例图片7

通过以上两种方法都可以实现单元的偏置。
