ANSA中如何使用质量点保持质量平衡

2017-03-13  by:CAE仿真在线  来源:互联网


ANSA具有强大的质量平衡功能。计算时,可以将不关注的结构简化为质量点,从而加快计算速度。下面以一个模型为例,来介绍ANSA中的质量平衡功能。

1、模型的描述

模型由两个part组成,相互接触的地方共节点。现在要求将part1用质量点代替,对于这个问题,ANSA具有多种方法可以实现。

ANSA中如何使用质量点保持质量平衡ANSA学习资料图片1

图1-1模型示意图

2、在进行质量平衡之前,需要对模型的质量信息进行统计。方法如下:

点击工具条上的DECK INFO按钮

ANSA中如何使用质量点保持质量平衡ANSA技术图片2
,首先查询整个模型的质量信息:

ANSA中如何使用质量点保持质量平衡ANSA技术图片3

2-1查询整个模型的质量信息

ANSA中如何使用质量点保持质量平衡ANSA技术图片4

图2-2模型的整个质量信息

ANSA中如何使用质量点保持质量平衡ANSA技术图片5

图2-3查询需要用质量点替换的模型的质量信息

ANSA中如何使用质量点保持质量平衡ANSA应用技术图片6

图2-4需要用质量点替换的模型的质量信息

3、质量平衡的方法

模型part1的质量点定义part1的质心上。施加的位置位于part1与part2相互连接的部位。

在进行质量平衡前,创建连接的部位的节点set。

ANSA中如何使用质量点保持质量平衡ANSA应用技术图片7

图3-1质量分布位置的节点set

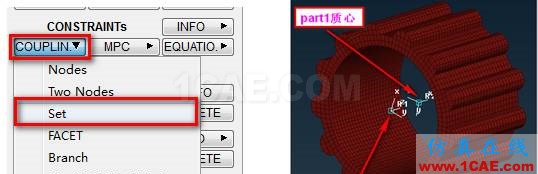

在ABAQUSDECK面板中,通过set创建coupling,控制点选择part1的质心。

ANSA中如何使用质量点保持质量平衡ANSA应用技术图片8

3-2 创建part1part2之间的耦合

创建耦合完后,就可以删掉原始的part1单元。下面来创建part1的质量点。

ANSA中如何使用质量点保持质量平衡ANSA应用技术图片9
图3-3 创建质量点

ANSA中如何使用质量点保持质量平衡ANSA分析图片10

图3-4质量点信息

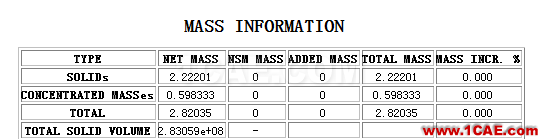

可以通过查询用质量点简化后模型的质心位置:

ANSA中如何使用质量点保持质量平衡ANSA分析图片11

与原始模型保持了一致。
