在ANSA中实现abaqus复合材料铺层

2017-03-13  by:CAE仿真在线  来源:互联网


复合材料有许多特性:

1. 制造工艺简单

2. 比强度高,比刚度大

3. 具有灵活的可设计性

4. 耐腐蚀,对疲劳不敏感

5. 热稳定性能、高温性能好

由于复合材料的上述优点,在航空航天、汽车、船舶等领域,都有广泛的应用。在一些飞机设计中,复合材料的大量应用对分析技术提出新的挑战,其在整机上的使用比例能够超过50%。

在Abaqus/CAE中,有专门的复合材料设计模块,应用该模块可对复合材料进行铺层设计。对于每一个铺层,可以选择铺层应用的区域、使用的材料、铺层的铺设角度、厚度等。对于铺层较多的结构件,Abaqus/CAE提供了很方便的检查手段,可显示铺层沿厚度方向将每一层分离展示,一目了然,这也是数字化设计的一大优点。

借助于多层壳、实体壳及实体单元可以建立复杂的复合材料模型,这些单元允许叠加各向同性或各向异性材料层,材料方向允许变化。Abaqus提供的失效准则有最大应变失效准则、最大应力失效准则和Tsai—Wu失效准则等,用户也可以通过用户子程序来定义自己的失效准则。Abaqus的复合材料功能特别适合于大量应用复合材料的新型飞行器。

ANSA作为一款专业的前处理软件,自然能够兼容市场长绝大部分的分析软件,下面来介绍下ansa中铺层材料模型的建立。

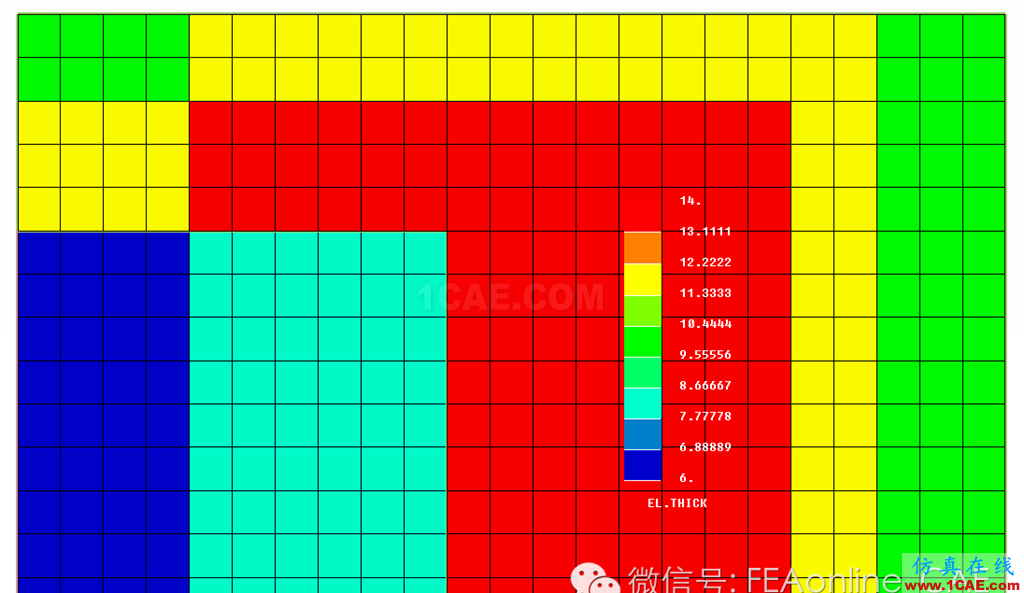

下图是一块铺层完毕的模型,在ansa中可以清楚的看到整个模型的材料方向和各铺层的角度信息,

在ANSA中实现abaqus复合材料铺层ANSA分析案例图片1

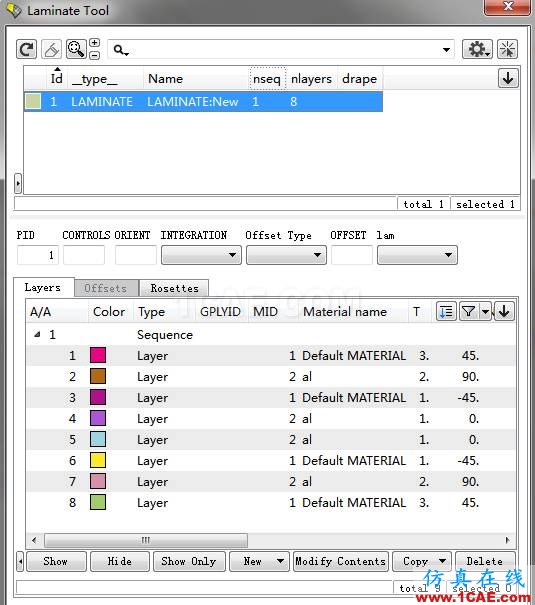

在ANSA中实现abaqus复合材料铺层ANSA分析案例图片2

首先给需要铺层的单元赋予Laminate类型的PID属性,然后在ANSA-Abaqus面板中打开Laminate Tool,利用这个铺层工具可以快速方便的进行铺层信息的设定:

1. 该铺层的材料编号信息

2. 该铺层对应的材料名称

3. 该铺层厚度信息

4. 该层的铺层角度(相对于材料方向而言)

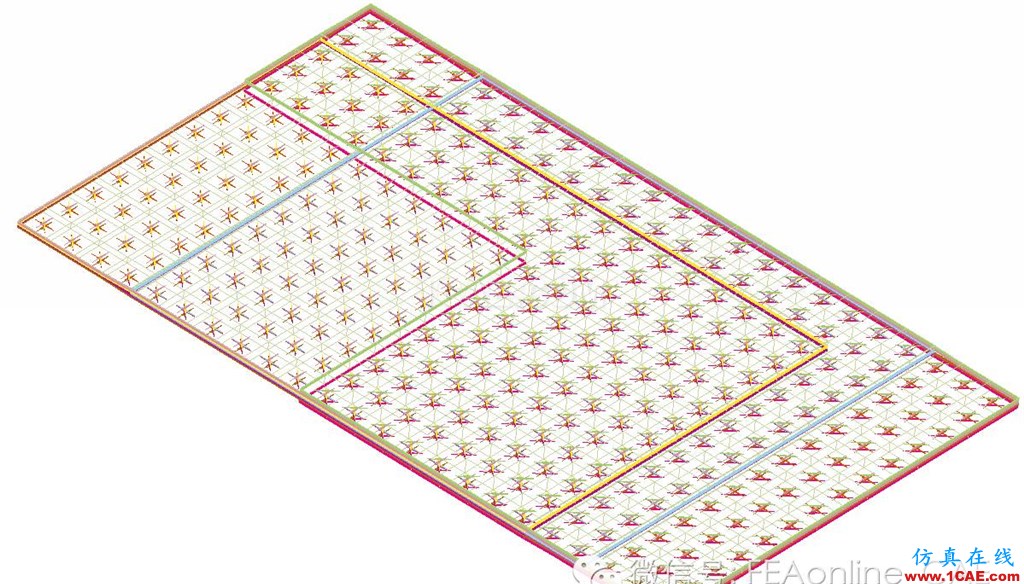

在ANSA中实现abaqus复合材料铺层ANSA技术图片3

LaminateToo

并且利用这个工具可以很预览真个铺层信息

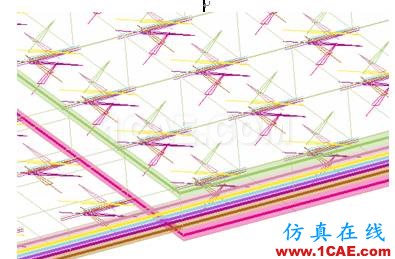

在ANSA中实现abaqus复合材料铺层ANSA技术图片4

在ANSA中实现abaqus复合材料铺层ANSA技术图片5
