ANSA具有强大的连接功能,它只用进行快捷简便的操作就能是复杂的零件连接到一起。下面我们介绍几种简单而常用的连接方法供大家参考和使用。
1、 焊点连接。
在连接之前,已经有焊点连接信息(xml.文件),那么直接导入file>read connection>.xml即可。如果没有连接信息,我们就需要找到模型中所对应的几何信息来生成焊点。
首先使用功能Topo>Points>On COG功能,选中几何信息,点击确定生成3D点;然后使用连接功能窗口的convert>3D Points功能,选中刚才生成的3D点,点击确定就可以生成焊点。

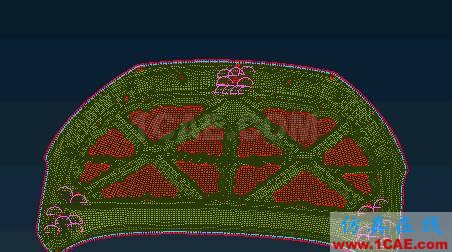

有了焊点我们就可以进行焊点连接了。点击Connection Manager弹出如图1所示窗口,然后选中图2所示粉色的焊点,
图1
图2

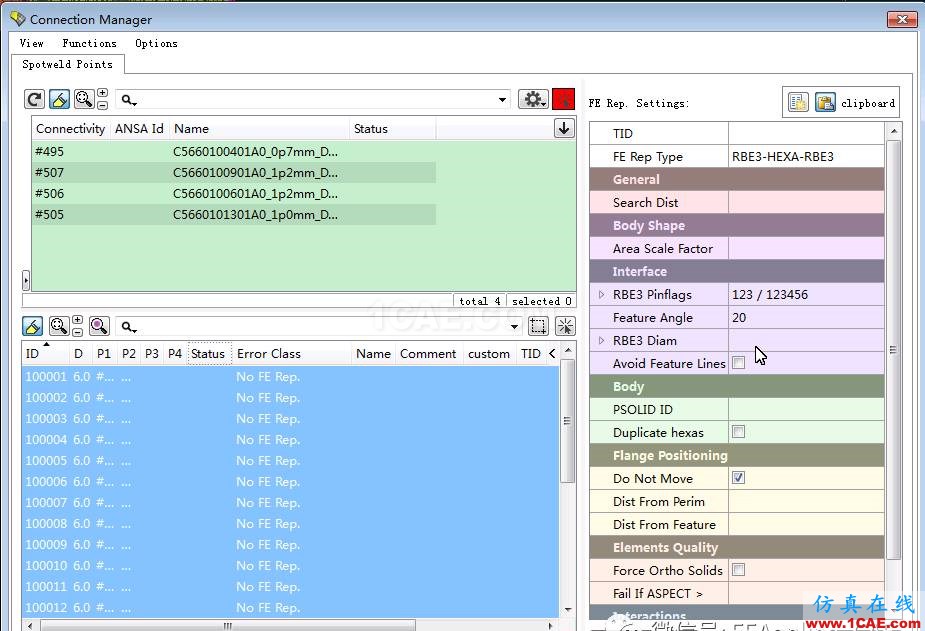

点击中键确定弹出如图3所示窗口。
图3
Connection Manager窗口被分为3个区域。顶部的区域显示出焊点中所包含的部件及其性能,下部的区域为焊点列表,右边的区域为焊点的FE表达参数设置区域。
注意,在很多情况下顶部区域所识别出来的部件是错误的,需要右键点击错误部件,并点击Remove from connections,从列表中删除它,然后选中所有焊点,设置第二列“D”的值,然后右键->Connectivity->Auto-Connect…在弹出的窗口中点击ok,ANSA会自动识别焊点中所包含的部件,如果识别还是错误,那么就需要手动选择需要焊接的部件了,这里不再赘述。
接下来需要点击右上角的
图标,会出现FE Rep.Settings界面。将FE Rep Type设置为RBE3-HEXA-RBE3,设置Search Dist,然后在PSOLID ID栏输入问号(注意输入法要在英文状态),这时弹出PID设置窗口,新建一个Pid,双击确认。最后点击Realize,我们会看到status栏显示ok,这就说明已经连接成功了。
2、胶粘连接
点击连接工具栏的Adhesive按钮,然后选择要胶粘的单元,然后点击中键,再选择要胶粘到的面,点击中键,在弹出的窗口中设置pid再点击OK即可。
还有一种方法,切换到mesh面板下,选择shell mesh->project->Edges功能,先选择要胶粘到的面,再选择要胶粘的单元的Edges,连续点击中键确认,这时胶粘单元会投影到要胶粘的面上,网格被重构。然后利用生成六面体网格的方法生成体网格即可。
3、螺栓连接

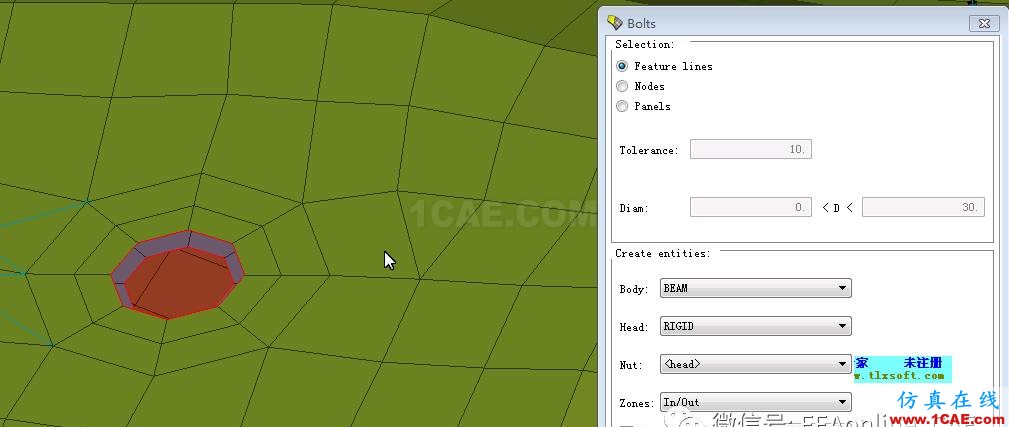

首先选择连接工具栏的Bolts,弹出如图4所示窗口:
图4

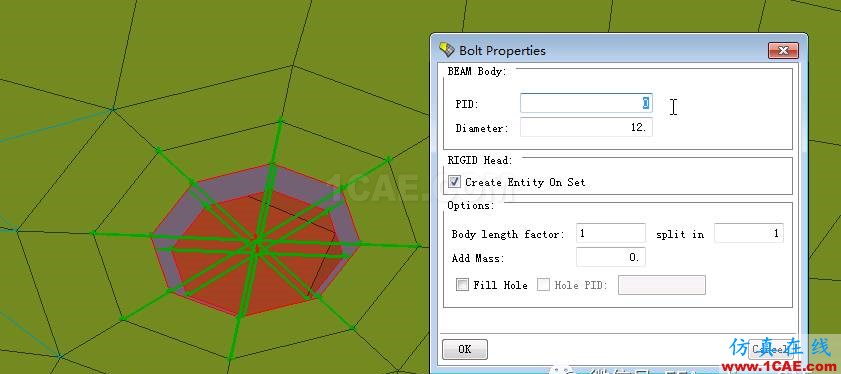

按图示设置选项,然后选择图示一个孔的边界线,点击中键,再选择另一个孔的边界线,点击中键,再次点击中间,弹出如图5所示窗口:
图5

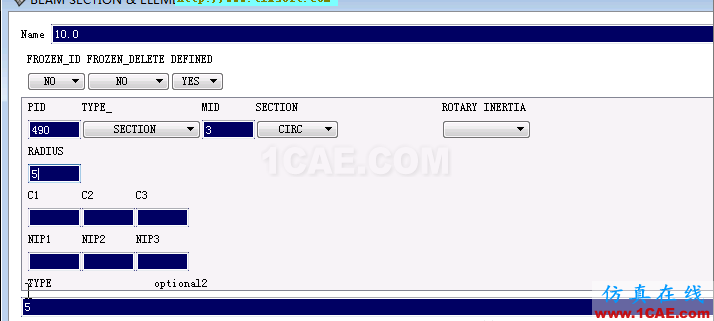

设置BEAM Body的Pid与直径,并点击OK,则螺栓连接成功。注意在设置PID的时候TYPE_栏设置为SECTION,SECTION设置为CIRC,如图6所示:
图6
4、简单的焊缝连接

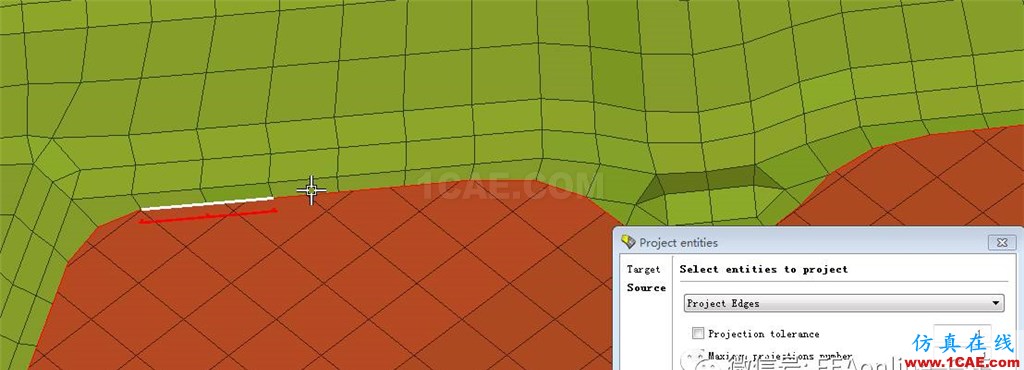

如图7所示
图7

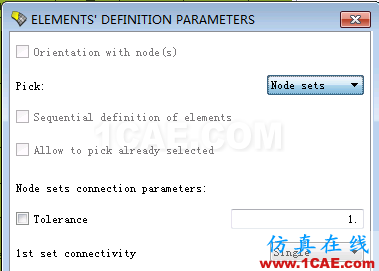

同样利用shellmesh->project->Edges功能将需要焊接的焊缝投影到需要焊接的面上,然后切换到abaqus面板下CONSTRAINTs->MPC->RIGIDS->Nodes弹出如图8所示窗口:
图8
将pick设置为Node Sets依次选择需要焊接的焊缝(Edges)中键确定。
还有另一种方法就是直接通过mesh菜单下的shell mesh->Fill功能直接补一层单元即可。
还有很多连接的方法比如共结点的Beam梁连接,RBE2连接等都很方便快捷,在这里就不一一介绍了。由于知识水平有限,难免出现错误之处,如有请指正,谢谢。
