ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立

2017-03-16  by:CAE仿真在线  来源:互联网


本文主要介绍ANSADECK面板中,NASTRAN疲劳分析模型的建立,包括以下内容:

1. 建立静态分析模型

2. 定义循环材料特性

3. 定义关键面的物理疲劳特征,

4. 定义静态载荷的循环变量及加载工况。

5. 为静态分析及疲劳分析建立头文件。

问题简介

如下图所示,为汽车车身的避震塔。在图示位置分别施加三种载荷,并为每个载荷设置循环变量,分析关键面的疲劳损伤。

ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立ANSA技术图片1

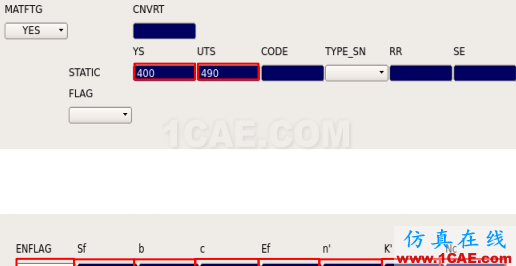

1. 定义材料特征

ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立ANSA技术图片2

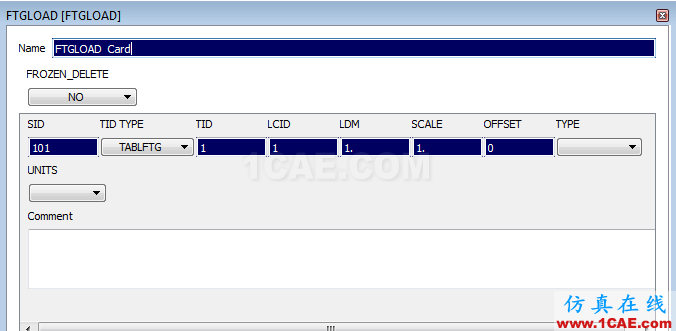

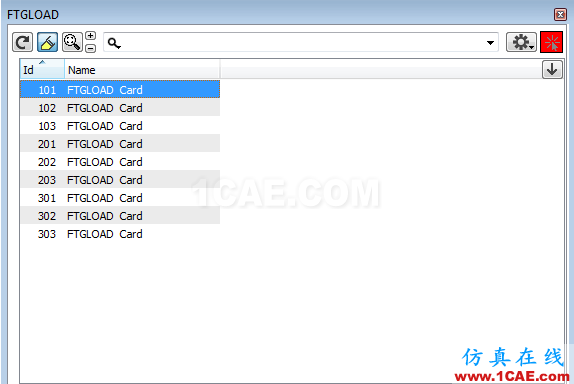

2. 定义疲劳载荷

ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立ANSA技术图片3
ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立ANSA技术图片4

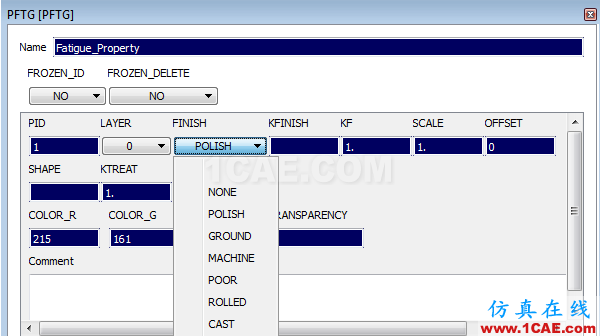

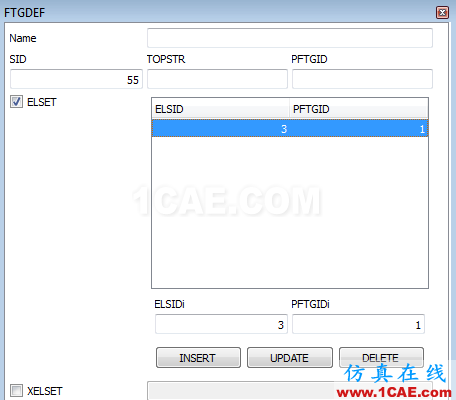

3. 定义疲劳特征

ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立ANSA技术图片5
ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立ANSA技术图片6

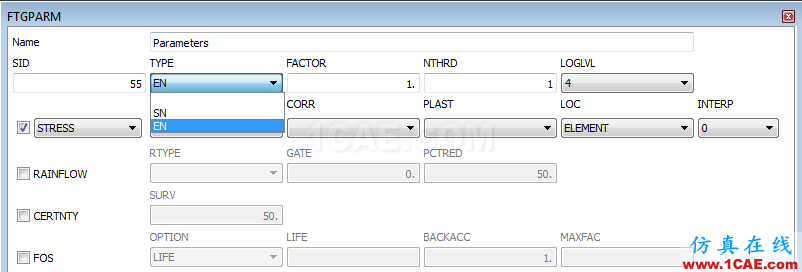

4. 定义疲劳参数

疲劳参数主要用于确定疲劳分析的方法,是应力-寿命还是应变-寿命。

ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立ANSA仿真分析图片7

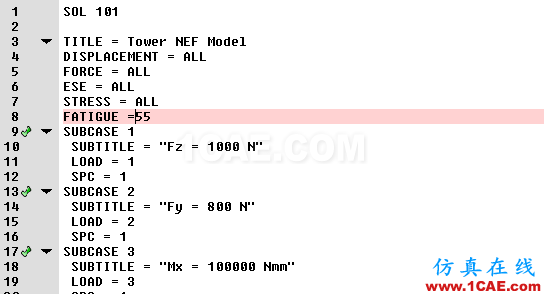

5. 创建头文件

ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立ANSA仿真分析图片8

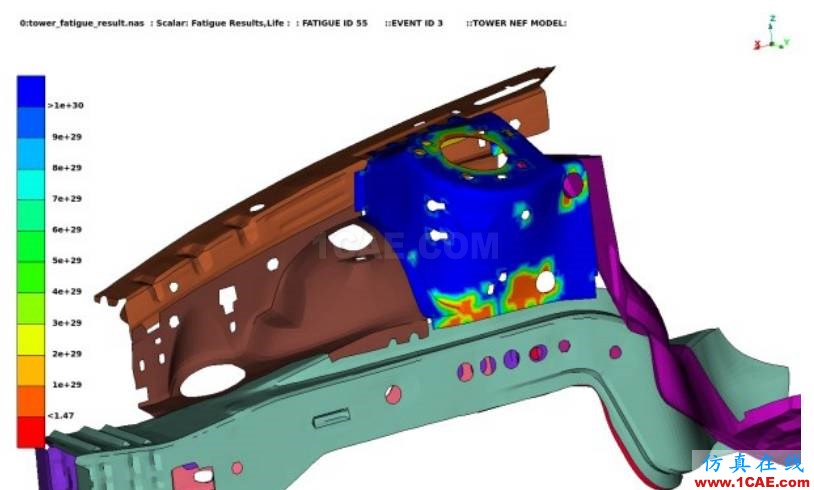

6. 在META中查看疲劳分析结果

ANSA DECK 面板——NASTRAN嵌入式疲劳模型建立ANSA仿真分析图片9

ANSA DECK面板支持多种求解器的输入文件的定义,并能实现无缝对接,META同样可以查看不同求解器的结果文件,对提取后处理结果提供便捷的方式。
