ANSA for LS-DYNA面板下建立安全带

2017-03-13  by:CAE仿真在线  来源:互联网

一、概述

ANSA软件是一款功能强大,高效的前处理建模软件,它与多个求解器具有相适应的接口。其中在ANSAfor LS-DYNA面板下可以完成汽车碰撞以及行人保护等多个计算分析的前处理建模操作。下面讲给大家介绍在ANSAfor LS-DYNA面板下如何建立安全带模型。

二、安全带建立方法

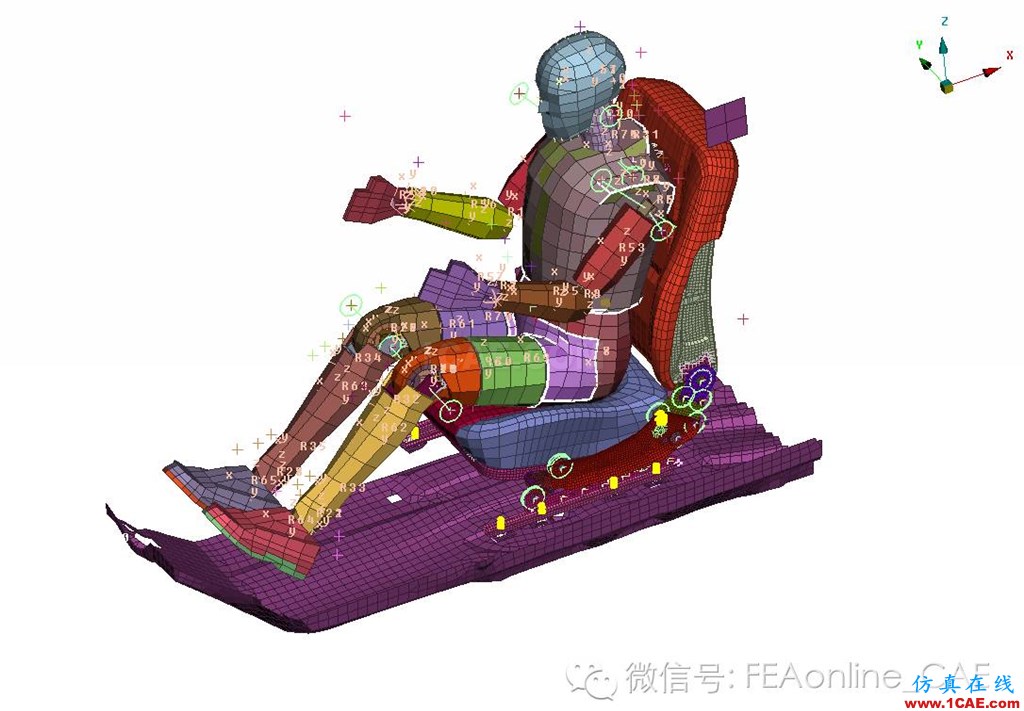

如图所示是已经建立好的假人座椅模型,为了符合汽车安全性分析,为假人模型将建立安全带。

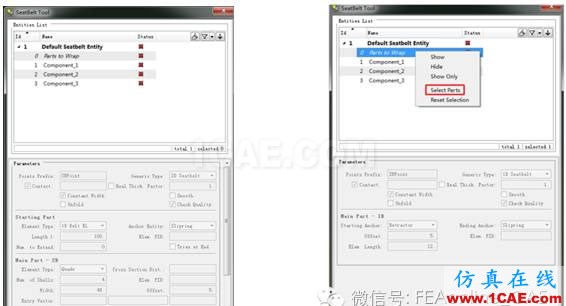

1.在LS-DYNA面板下,打开SAFETY>SeatBelt>SeatBeltTool,右键选择New>default。

2.右键选择Parts to Wrap>Select Parts,选择如图所示假人部件,中键确认。

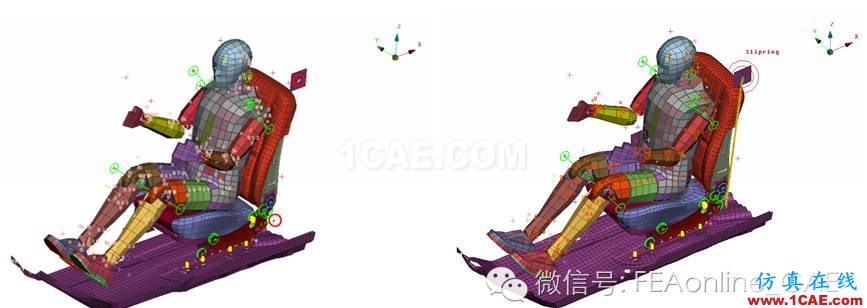

3.(1)右键选择Component_1>PickPoints,选择如图所示的Points,中键确认。

(2)右键选择Component_1>CreateComponent,结果如图所示。

4.(1)右键选择Component_1>PickPoints,选择如图所示的Points,中键确认。

(2)右键选择Component_1>CreateComponent,结果如图所示,安全带滑环已经建立完成。

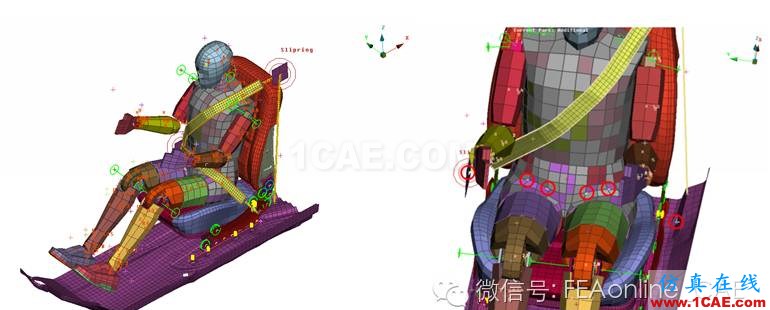

5.(1)右键选择Component_2>PickPoints,选择如图所示的Points,中键确认。

(2)右键选择Component_2>CreateComponent,单背安全带已经建立好,如图所示。

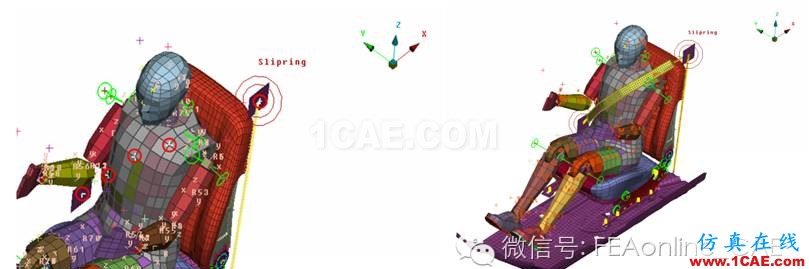

6.(1)右键选择Component_3>PickPoints,选择如图所示的Points,中键确认。

(2)右键选择Component_3>CreateComponent,单腰安全带已经建立好,如图所示。

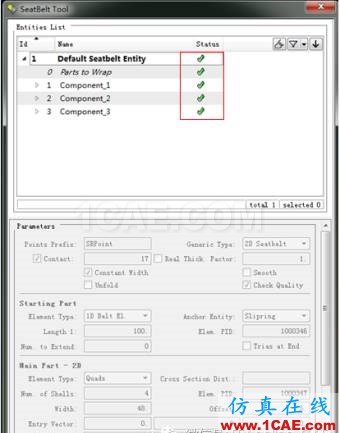

7.完成安全带模型建立后,SeatBeltTool窗口的Status将全部显示完成。
