ANSA中的万能六面体划分方法——Hexa Block

2017-03-13  by:CAE仿真在线  来源:互联网


一、概述

ANSA作为前处理软件,有着其他前处理软件不可比拟的优势。HEXABLOCK在ANSA中是一个独特的工具,它与传统创建六面体的方法不同,它是通过创建基于模型的一个盒子来快速实现六面体的生成。应用HEXABLOCK划分六面体网格,如果模型进行修改,用户也只需用对BOX框进行调整,重新生成即可得到新的网格模型。同时,HexaBlock的另一个优点是利用Hexa Block生成六面体网格不仅可以在几何上直接生成,也可以在已经生成的网格上作出修改生成六面体网格。

二、生成六面体网格

如图示为一个划分了三角形单元连杆模型。下面将介绍怎么生成六面体网格。

ANSA中的万能六面体划分方法——Hexa BlockANSA培训教程图片1

图1 连杆模型

1. 建立Box

在ANSA的Hexa Block面板下,选择Boxes中的New>Ortho 功能建立Box。由于模型的前后两个轴承嵌套,因此Box的建立分为前后两部分建立,最后进行Box的连接。由于模型对称,所以可以建立一半的Box,再做对称处理。

(1) 首先对连杆前轴承嵌套进行Box的建立

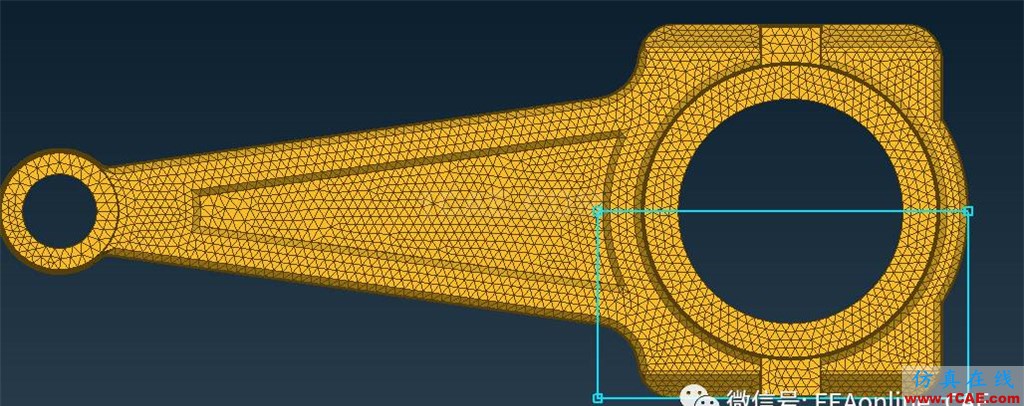

ANSA中的万能六面体划分方法——Hexa BlockANSA培训教程图片2

图2 前轴承嵌套的Box

根据模型特征,切分HexaBlock Box,并进行投影操作,使Box与模型相适应,如图所示。

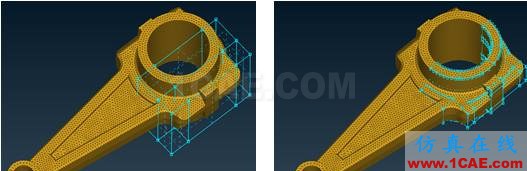

ANSA中的万能六面体划分方法——Hexa BlockANSA培训教程图片3

图3 切分Box 图4 Box投影

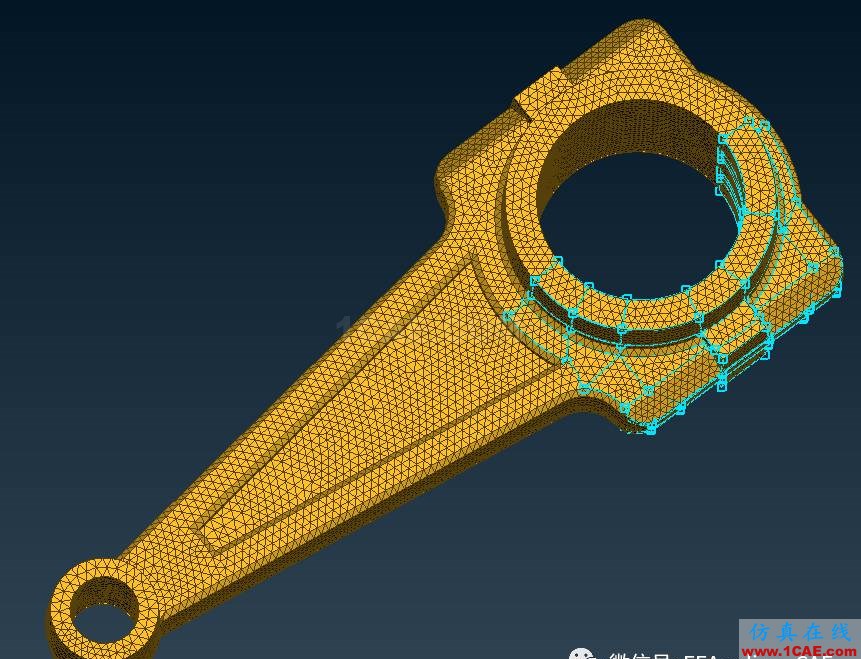

ANSA中的万能六面体划分方法——Hexa BlockANSA仿真分析图片4

图5 Box与模型相适应

(2)对连杆后轴承嵌套进行Box的建立

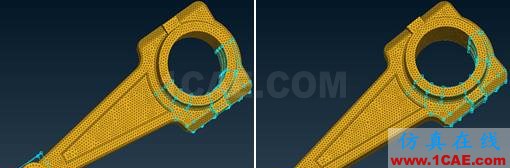

ANSA中的万能六面体划分方法——Hexa BlockANSA仿真分析图片5

图6 后轴承嵌套的Box 图7 Box与模型相适应

(3)建立前后轴承嵌套的连接Box,并对新建立的Box进行切割和投影,使其与模型相适应。

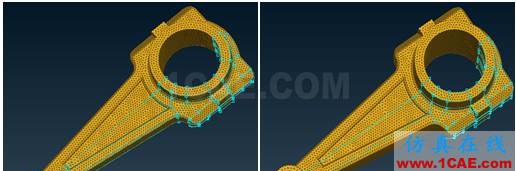

ANSA中的万能六面体划分方法——Hexa BlockANSA仿真分析图片6

图8 连接Box 图9 Box与模型相适应


2. 对建立好的Box进行对称操作。

(1)在HexaBlock 面板下,使用Copy命令,对称HexaBlock Boxes。

(2)使用Association>Reset命令,使Box与模型释放。

3. 对模型进行四边形网格重新划分。

(1)在HexaBlock 面板下,使用Edges>Length命令,定义网格尺寸。

(2)使用ShellMesh>Map命令,划分网格。

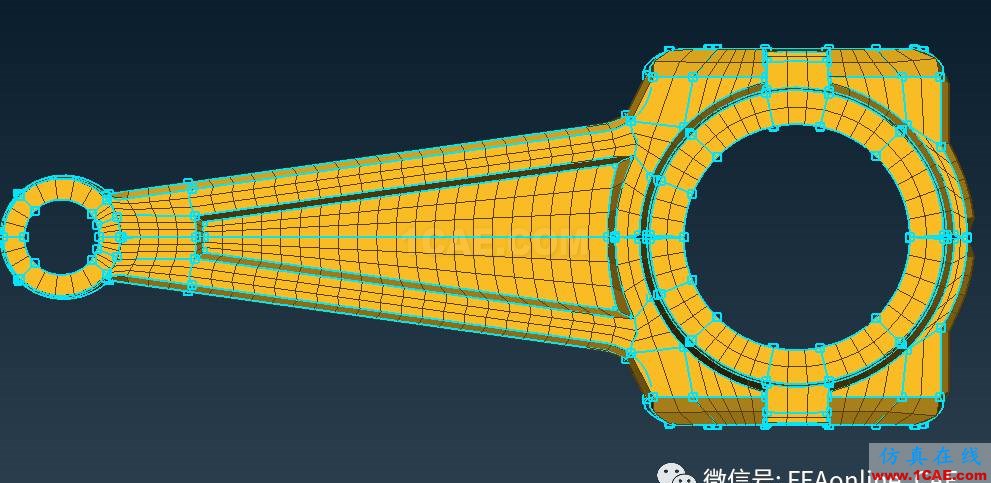

ANSA中的万能六面体划分方法——Hexa BlockANSA仿真分析图片7

图10 生成的四边形单元

4. 生成六面体网格

在HexaBlock 面板下,使用Volume Mesh>PureHexa命令,生成六面体。

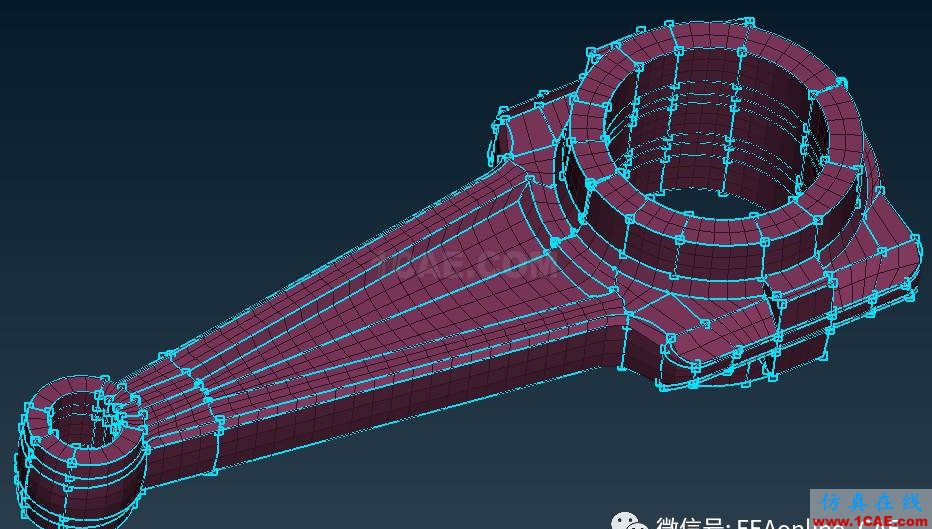

ANSA中的万能六面体划分方法——Hexa BlockANSA分析案例图片8

图11 生成的六面体网格
