ANSA中使用Link功能解决相同几何上的重复操作问题

2017-03-16  by:CAE仿真在线  来源:互联网


在ANSA中划分网格时,经常会遇到相同的几何,如果逐个去重复做的话,会花费很多时间。对此,本文介绍一种比较方便的方法——ANSA中的Link功能。

Link 功能键的位置:Transform>Link(图1-1)

ANSA中使用Link功能解决相同几何上的重复操作问题ANSA应用技术图片1

图1- 1

Link功能的主要作用:用Link面代替相同的几何,创建对称、镜像或者平移面。然后无论是修改几何还是划分网格,只需要在其中任何一个面上进行操作,剩余其它的面都会自动进行相同的操作,无需重复。

下面,本文利用一个简单例子,来直观的体现出Link功能的具体操作。

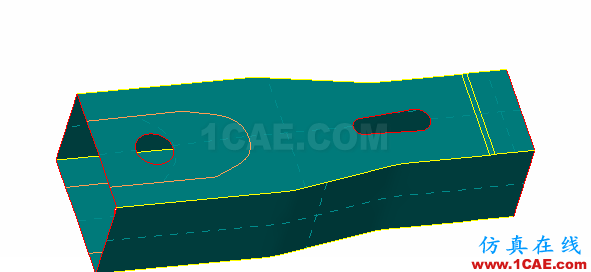

  1. 首先,在ANSA中导入一个简单的几何模型。(图1-2)

ANSA中使用Link功能解决相同几何上的重复操作问题ANSA应用技术图片2

图1- 2

2. 可以看见,该模型1,2两个面是完全相同的。(图1-3)

ANSA中使用Link功能解决相同几何上的重复操作问题ANSA应用技术图片3

图1- 3

3. 删除面2 。

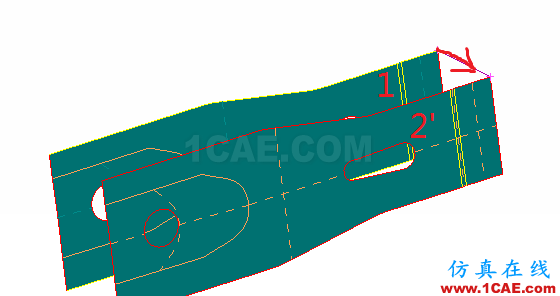

用Link功能将面1复制到面2位置,为面2’ 。(图1-4)

ANSA中使用Link功能解决相同几何上的重复操作问题ANSA仿真分析图片4


图1- 4

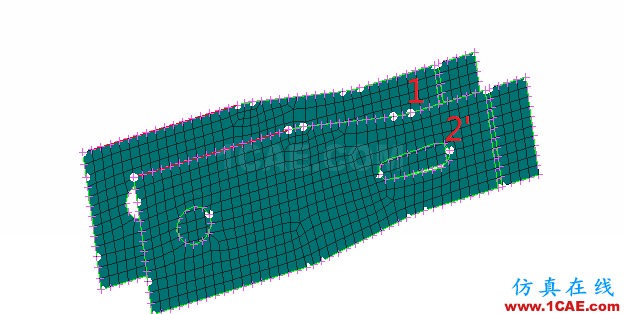

4. 划分网格。如下图,面1和面2’网格完全相同。(图1-5)

ANSA中使用Link功能解决相同几何上的重复操作问题ANSA仿真分析图片5


图1- 5

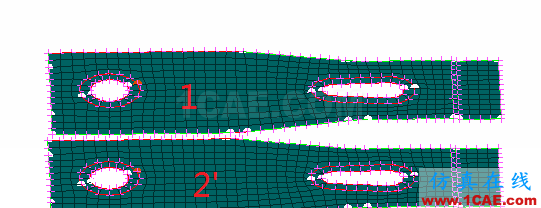

5. 调整面1网格质量,可以看见,面2’网格也随着面1网格自动改变,始终与面1网格相同。(图1-6)

ANSA中使用Link功能解决相同几何上的重复操作问题ANSA仿真分析图片6


图1- 6
