ANSA/Morphing介绍之一 ——Box-Morphing

2017-03-16  by:CAE仿真在线  来源:互联网

ANSA中的Morphing功能是可以实现模型的快速更新。Morphing的操作对象包括:面单元、实体单元与几何CAD模型。

Morphing具有两种基本类型:Box-Morphing与Direct-Morphing。

今天我们就从Box-Morphing谈起。

如果使用过ANSA的用户对于Morphing功能的最初认识就是搭建一个变形框。而这个变形框就是Box-Morphing的最显著特征。

Box-Morphing的设计思想是将目标对象的整体或者某一区域加载到不同的变形框中,通过调整变形框边缘的控制点,从而实现目标造型的更新。

一、变形框的类型

根据目标对象的不同,ANSA提供了多种类型的Box。

1、Hexahedral-box 是最基础的变形框。

图1 矩形变形框

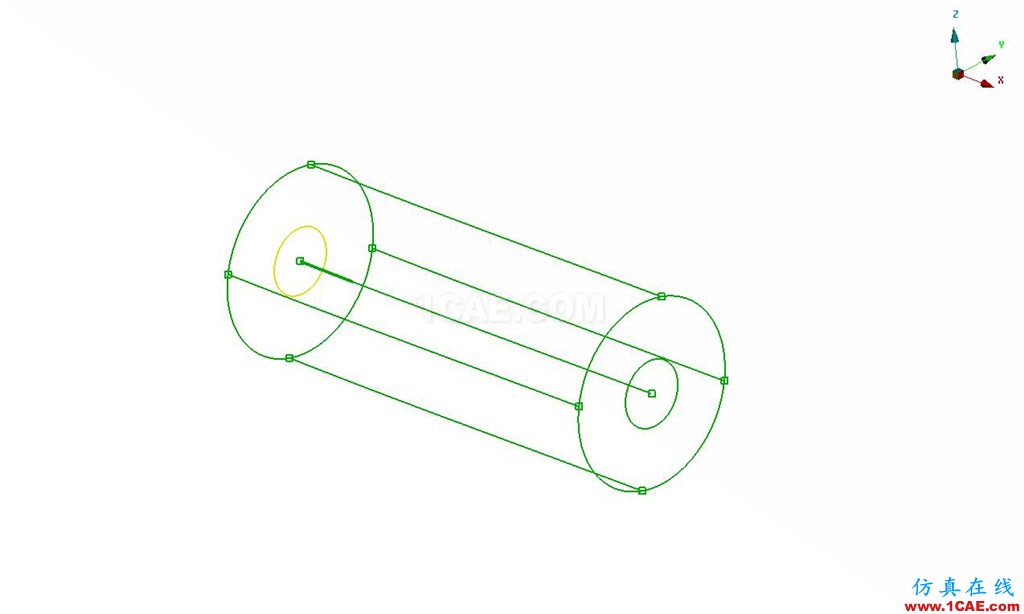

2、Cylindrical-box是针对轴对称与柱坐标下的变形框。

图2 轴对称变形框

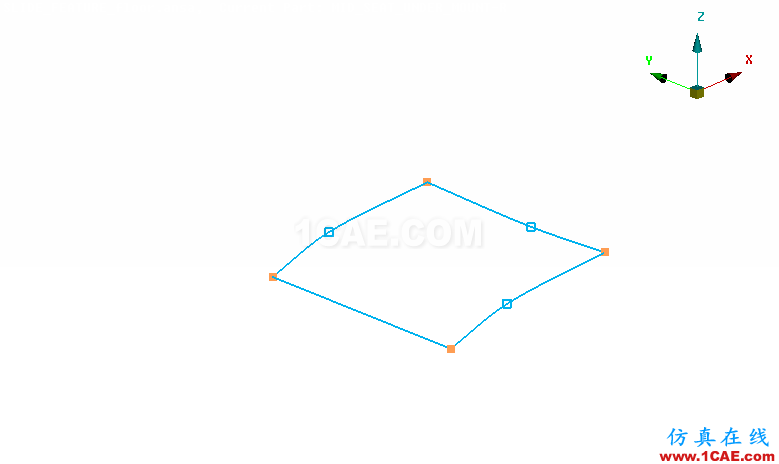

3、2D-Morphing-box是二维的平面变形体。

图3 二维变形体

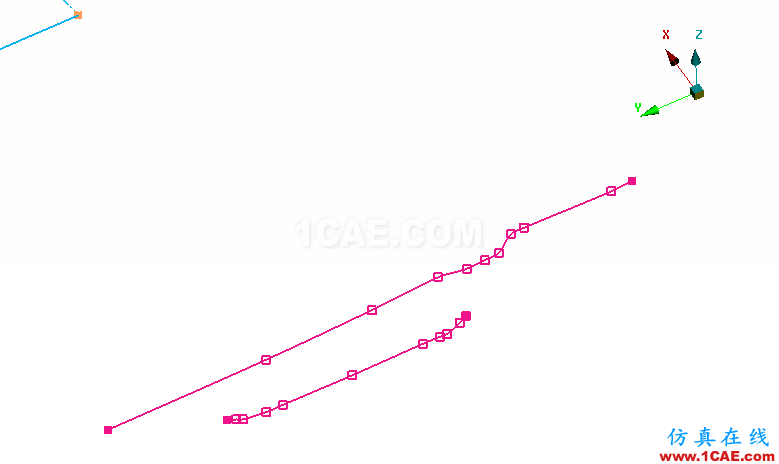

4、1D-Morphing-box是基于边界的线条型变形体。

图4 一维变形体

二、变形框的控制

在基于网格或者几何模型搭建变形框后,就可以根据实际的需要进行变形操作。在界面中的Box_Morphing操作集群下,包括的按钮都是可以针对已有的Box控制点进行调整与控制的。

图5 变形框控制按钮

同时在调整参考点后,还可以将控制转化为一个设计参数,存入变形的历程中。

图6 将控制过程转换为参数

三、Nested单元

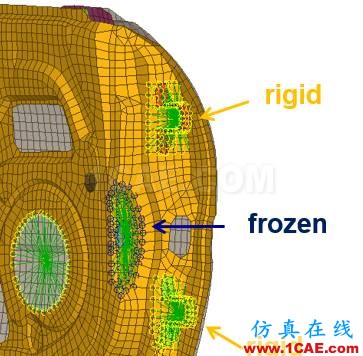

对于模型中包括连接的部位,ANSA的Morphing中提供了Nested单元。如下图中,设置了两种类型的Nested单元:Rigid与Frozen。设置之后,可保证连接部位相对位置不发生变化,保证连接特性。

图7 Nested单元
