ANSA是一款功能强大且全面的前处理软件,使用ANSA中的参数化建模方法,不仅可以对部件的位置、形状、角度、大小等方面进行调整,还可以在网格划分后期,为模型创建等小特征。

目前有限元方法已广泛应用于汽车、机械、船舶、航空航天等方面。各个领域的零部件结构复杂,且有很多零部件有重要的小特征需要保留,因此若在网格划分初期即考虑各个小特征,网格划分工作会比较繁琐,且会增加很多前处理的工作时间。使用ANSA的参数化建模工具,可以在网格划分初期将模型的小特征进行简化,而在网格划分后期,再借助参数化建模方法创建小特征。如此一来,不仅大大减少了模型网格划分所需的时间,提高工作的效率,还可以通过控制小特征的参数变化,在后期方便快捷地对小特征进行修改。对于一些需要对小特征的形状、大小等进行参数优化的分析工作,以研究不同特性的小特征对整体结构的影响,ANSA的参数化建模工具无疑成为不二之选。

那么,什么是ANSA的参数化建模工具呢?使用ANSA的参数化建模方法如何进行小特征创建呢?使用ANSA参数化建模方法创建的小特征又如何应用到参数优化分析中以研究其对整体结构的影响呢?下面,我们一个一个进行解答。

1.什么是ANSA的参数化建模工具?

ANSA的参数化建模工具就是ANSA软件中的Morphing模块。在ANSA软件的Morphing模块,你可以以不同的方式为各种形状的结构创建Morphing Boxes,为每个Box加载,凭借Box的控制节点对结构进行更改等等。在该模块内,还可以实现直接Morphing,即不需要创建Morphing Box即对模型进行修改。本文所述的小特征创建就是基于直接Morphing子功能块。

2.使用ANSA的参数化建模工具如何进行小特征创建?

首先,需要一条参考线对小特征的位置进行确定。如下图所示。

ANSA参数化建模之小特征创建ANSA仿真分析图片1


图1 参考线确定小特征位置

然后,借助ANSA参数化建模工具Depress进行小特征创建。在小特征创建过程中,需要选择小特征的类型。小特征的类型主要定义了该特征的截面形状,ANSA提供了四种类型的小特征库,包括长方形、三角形、梯形和椭圆形。


ANSA参数化建模之小特征创建ANSA仿真分析图片2

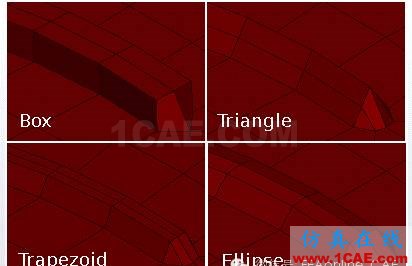

图2 ANSA中的小特征库

在此,选择椭圆形的截面为例进行操作。创建的小特征如图3所示。


ANSA参数化建模之小特征创建ANSA仿真分析图片3

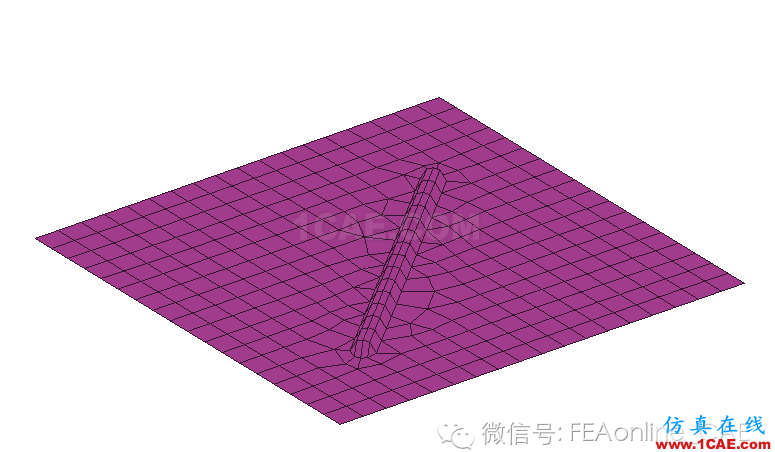

图3 创建的椭圆截面小特征

在小特征创建后期,ANSA还提供了网格重构的功能,并自动为小特征创建了Morphing Box。

ANSA参数化建模之小特征创建ANSA分析图片4

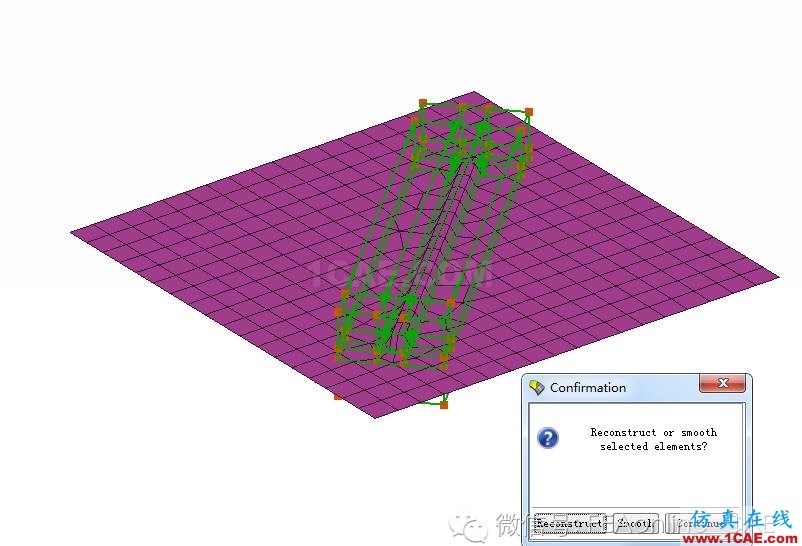

图4 ANSA询问是否进行网格重构

至此,椭圆截面的小特征创建完毕。结合软件自动创建的Morphing Box,我们可以将此小特征进行参数优化。

3. 使用ANSA参数化建模方法创建的小特征如何应用到参数优化分析中?

在Morphing模块中,将MorphingBox的控制点设置为不同类型的控制参数,结合该模块提供的Morphing功能,即可对小特征进行宽度、高度等的修改。将设置的控制参数与ANSA的TM(任务管理器,ANSA高级功能之一)结合,即可为参数优化软件设置输入输出文件,将创建的小特征应用到参数化分析中。
