ANSA中shell mesh投影功能的使用

2017-03-16  by:CAE仿真在线  来源:互联网


通常划分完面网格后需要释放单元,如果最后网格有局部改动,还是在shell mesh上改动比较好。除非有大面积的改动,就需要在face面中重新划分网格。Mesh>shell mesh>project(如下图)这个功能总体而言使用起来还是比较好的。

ANSA中shell mesh投影功能的使用ANSA仿真分析图片1

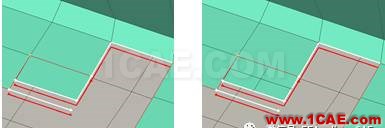

1、 Points(点投影)所有类型的点都可以投影在shell mesh上。

ANSA中shell mesh投影功能的使用ANSA仿真分析图片2

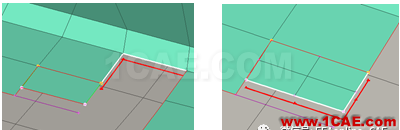

2、 Edges(网格边投影)只有带有网格的边才能投影在shell mesh 上。

ANSA中shell mesh投影功能的使用ANSA仿真分析图片3

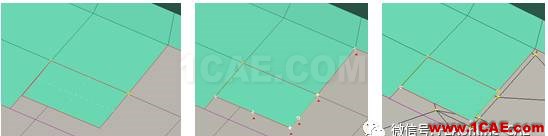

3、 Perimeters/Curves(特征边/曲线投影)所有类型的边、线都可以投影在shell mesh上。

ANSA中shell mesh投影功能的使用ANSA分析图片4

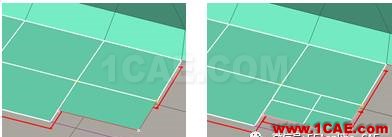

4、 Shells/Facets(网格面投影)只有带有网格的面才能投影在shell mesh 上。

ANSA中shell mesh投影功能的使用ANSA分析图片5

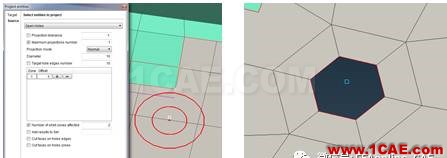

5、 Holes (开孔)在shell mesh 上开孔,可以设置参数得到想要的孔。

ANSA中shell mesh投影功能的使用ANSA分析图片6

在执行不同投影之前可以在下图所示中设置网格类型、网格调整尺寸、限制网格尺寸最大最小值、网格质量标准、网格参数。

ANSA中shell mesh投影功能的使用ANSA分析图片7
