Ansa软件中washer的三种不同做法

2017-03-13  by:CAE仿真在线  来源:互联网


1. TOPO面板中washer的做法;

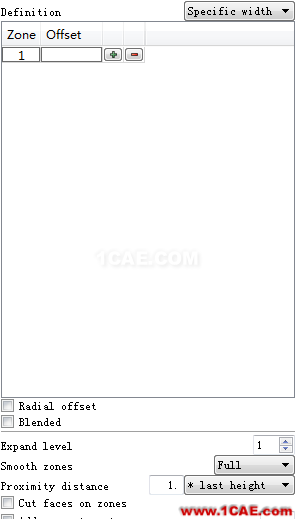

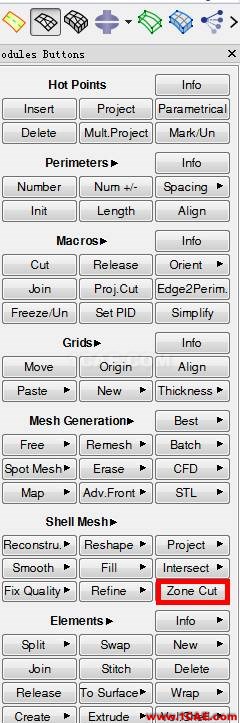

在TOPO面板中点击Zone cut;出现上图对话框,第一行输入washer宽度,第二行输入washer的圈数。设置好之后鼠标左键点击几何中要做washer的孔,鼠标中键确认或点击ok。

Ansa软件中washer的三种不同做法ANSA分析图片1
Ansa软件中washer的三种不同做法ANSA分析图片2

2. MESH面板washer的做法;

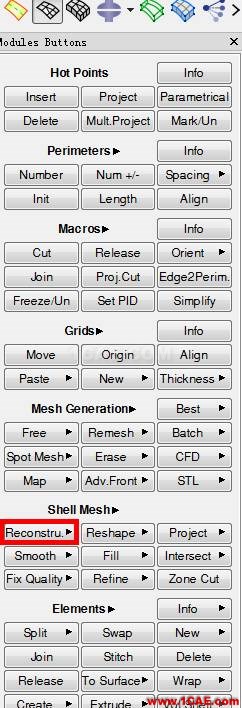

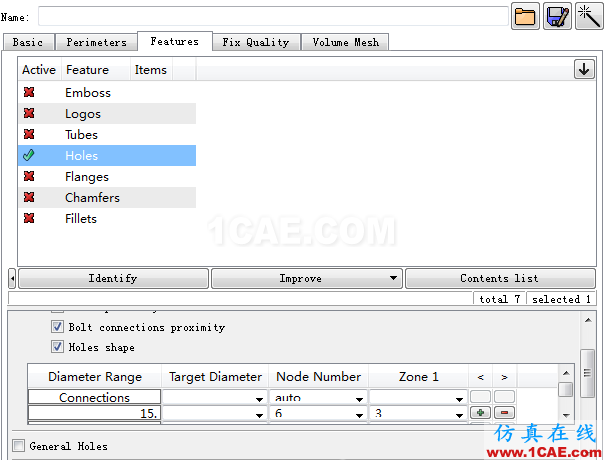

选择mesh面板中Reconstru重构命令做出washer;在这之前要设置质量表。选择mesh parameters命令弹出设置质量表对话框,选择Features中holes面板做washer设置。在Diameter Range填要做washer的孔的范围,node number填要做washer的节点数,Zone1填washer的宽度。设置完成之后再mesh好的面上点Reconstru命令重构网格即可把孔做出washer。

Ansa软件中washer的三种不同做法ANSA分析图片3
Ansa软件中washer的三种不同做法ANSA分析图片4
Ansa软件中washer的三种不同做法ANSA分析图片5

3. mesh面板washer另外的做法;

在mesh面板中选择zone cut命令在网格上建washer,offest中填要做washer的宽度
Ansa软件中washer的三种不同做法ANSA分析图片6
Ansa软件中washer的三种不同做法ANSA分析图片7

4.总结;

以上三种为ANSA中基本做washer的命令,其中第一种在几何中做washer比较常用,第二种在比较规整的面上有空时可以用,第三种是在网格上修改时用的。
