【技术贴：连载1】1.1 Actran软件声学计算流程介绍
2016-10-26 by:CAE仿真在线 来源:互联网
1.1 Actran软件声学计算流程介绍
1.1.1 介绍
预备知识:在学习本章节之前,读者应该阅读并理解以下内容: 《Actran General Organization》。
本章节的主要内容如下:
-
了解Actran中的主要概念;
-
学会用ActranVI 操作并运行Actran输入文件。
具体目标如下:
-
导入一个Actran输入文件并检查它的内容
-
导出网格和输入文件
-
用不同的方式导入输入文件
1.1.2 培训内容
一、 在Actran VI 导入一个Actran输入文件
对于输入文件导入Actran有三种方式:1)直接用ActranVI 打开
2)可以通过右击后缀为*.edat 的输入文件用ActranVI 打开
3)启动ActranVI,输入文件可以批处理命令的形式导入:1. Source ActranWindows: > %ACTRAN_PATH%/actran_15.0.batLinux: > source $ACTRAN_PATH/actran_15.02. Launch Actran VI: > actranpy -u VI -p PY -e source_simple_cavity.edat

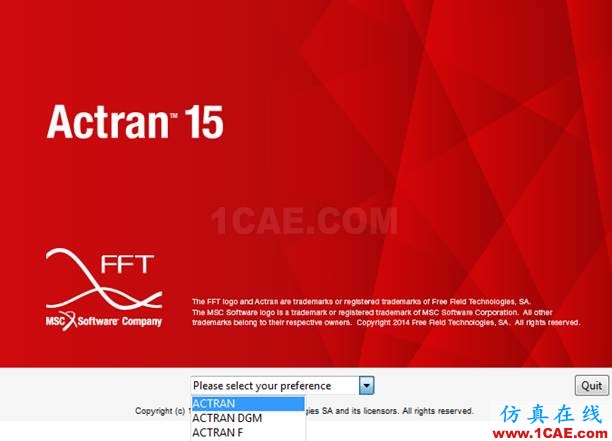

二、 启动Actran VI启动ActranVI:1)对Windows用户可以通过“开始”菜单或直接的在桌面上启动
2)对于Linux用户,使用以下命令行提示符:> source $ACTRAN_PATH/actran_15.0> actranvi

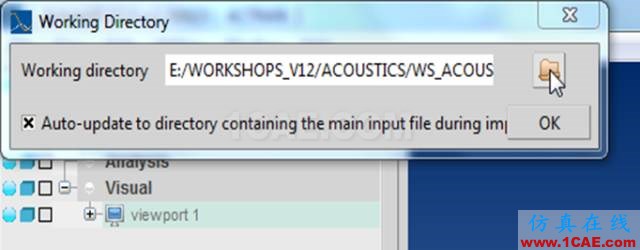

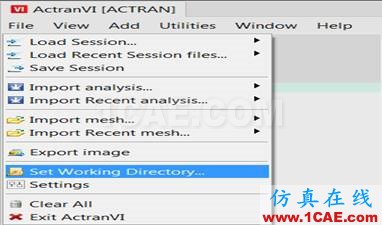

三、设置工作目录
工作目录中是所有文件输出的默认目录
选择包含网格文件的路径为工作目录

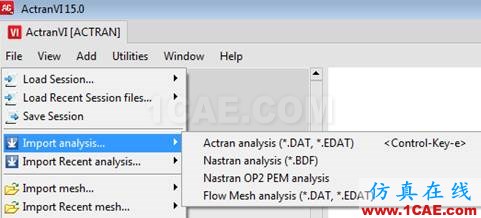

四、导入Actran输入文件
导入Actran分析文件:source_simple_cavity.edat

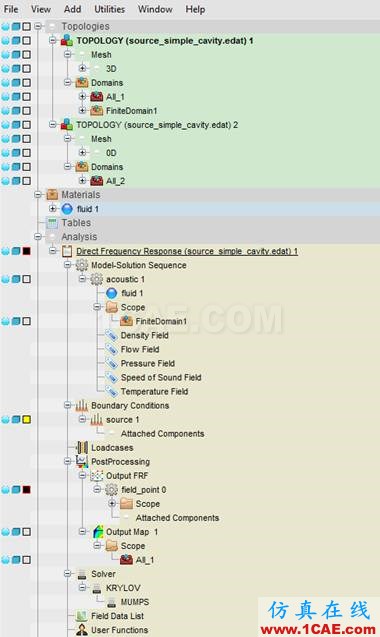

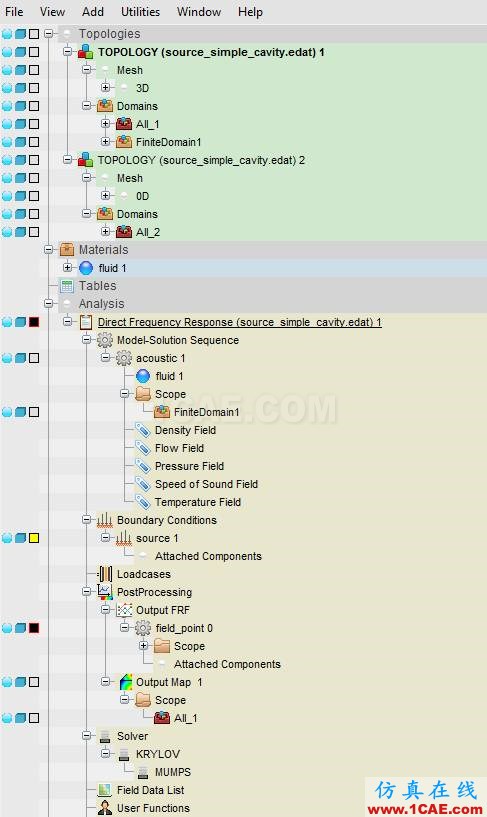

显示输入文件的完整构架
五、 显示选项
当导入一个网格或Actran输入文件,将会创建不同的网格,并将其包含进拓扑树。这些网格在显示窗口中也可见到在任何域的左侧都会有三个图标:
-
第一个图标用来标修改相关域的透明度
-
第二个图标控制单元边缘的显示
-
第三个图标可以用来改变相关对象的颜色
另外,自动颜色选项可以让每个组件应用随机颜色
六、输入文件的比较

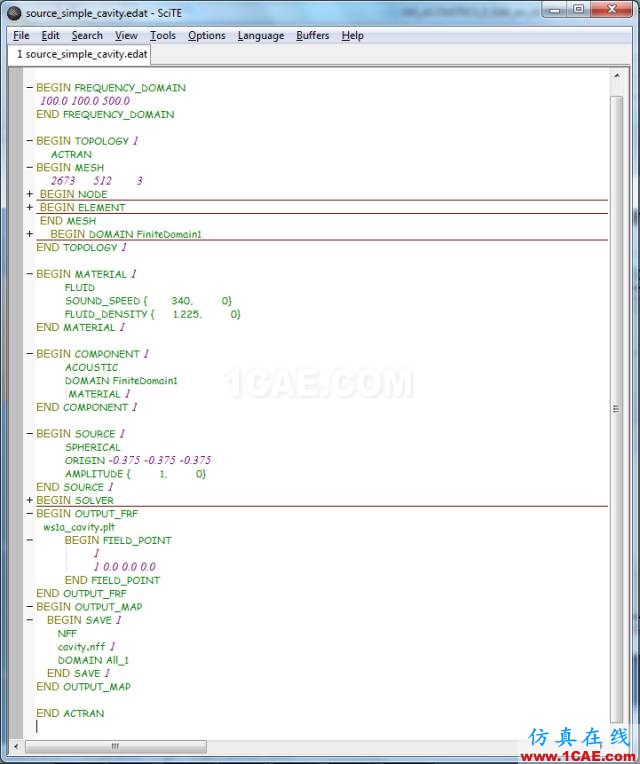

比较ASCII输入文件和完整构架的输入文件,如下图:

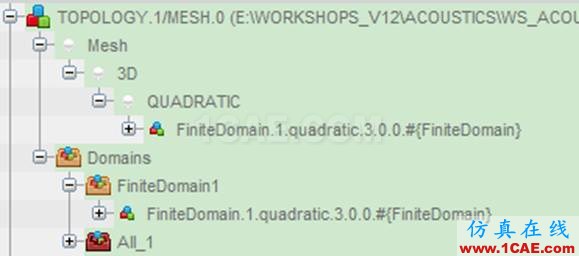

七、拓扑树
拓扑树可以包含若干个网格拓扑TOPOLOGY.1网格主要由两个项目组成:1)不同单元集列表:node Mesh2)不同域的列表:node Domain
不同单元集根据它们的维度排序(0D到3D)域是一个或者多个单元集的组合,域名是用来连接不同组件的单元集,可以从分析中分离拓扑。

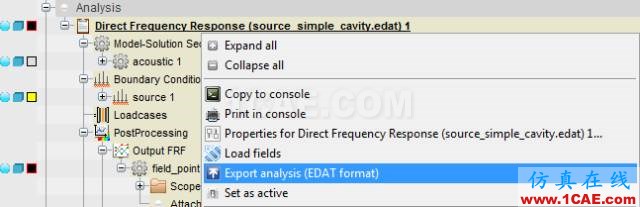

八、输入文件导出导出EDAT格式的Actran输入文件(右击):→Direct Frequency Response→ Export Analysis (EDAT format)
九、运行Actran输入文件

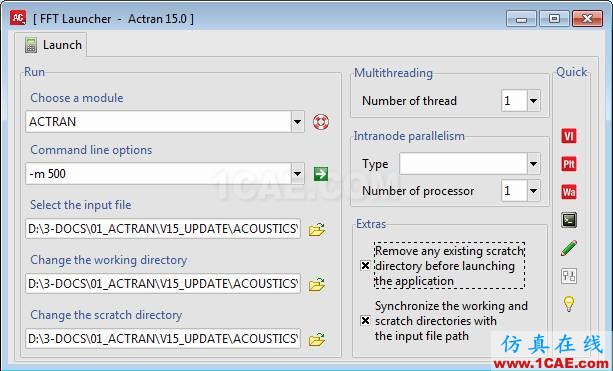

有三种方式可以可以对输入文件运行计算:1)批量命令处理,打开软件后输入以下命令:> actranpy -i input.edat -m 5002)手动的导出文件并用actran launch运行(右击文件)
用Actran VI 来运行:在Actran VI 中,拖放分析到分析区域。

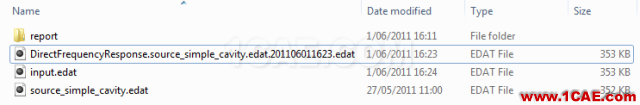

在工作目录中会创建相应的临时输入文件
文章未完待续~
