在actran中提取一个实体的外表面

2016-11-16  by:CAE仿真在线  来源:互联网

1.提取表面

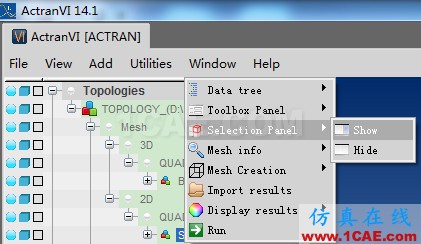

2.显示面板

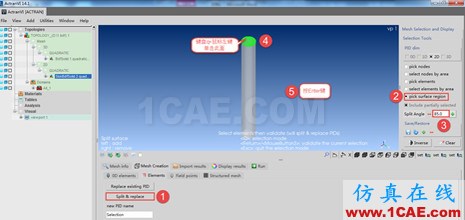

3.切分操作:

将角度设置为85度,由于圆柱的端面与侧面的夹角是90度,如果想将两个面分开,将分割角度限值设置成小于90度就行了。

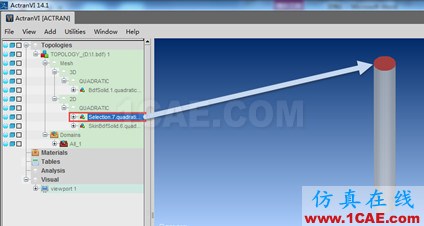

4.生成的端面

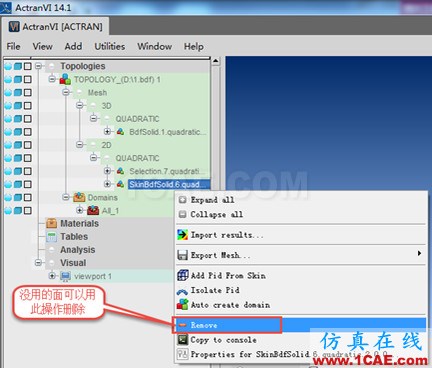

5.删除没用的面。
