Workbench中划分的网格导入ACTRAN

论坛上经常有人问道如何在Workbench平台中画网格导入ACTRAN中,小弟不才,斗胆写下如下教程,导入方法比较多,本教程仅仅使用其中的一种,仅供参考。

随便建立一个三通

圆的直径为100mm

圆柱长度为200,双面拉伸(总长度为400mm)

上端圆柱从中心拉伸,圆直径为100mm,拉伸长度为200mm,单相拉伸。

划划分网格,本算例用膨膨胀层划分分,其余控制制为默认。

在在Workbencch中添加FFEM模块,FEM模块式式转化网格之之用,可以以导入多种网网格

进进入到FEM模块界面中中,显示网格(请参考考FEM相关关帮助文档))

在在Target SSystem 中选选择NASTRAAN 求解器,再单击Wrrite Solveer File, 此此时弹出出保存文件件对话框,关关闭弹出的的对话框。

此时绘图区域显示NASTRAN网格信息,全选内容,然后复制。

在桌面上建立一个文本文档,命名之(如ELEMENT.txt)

将复制的内容粘贴到文本文档中。

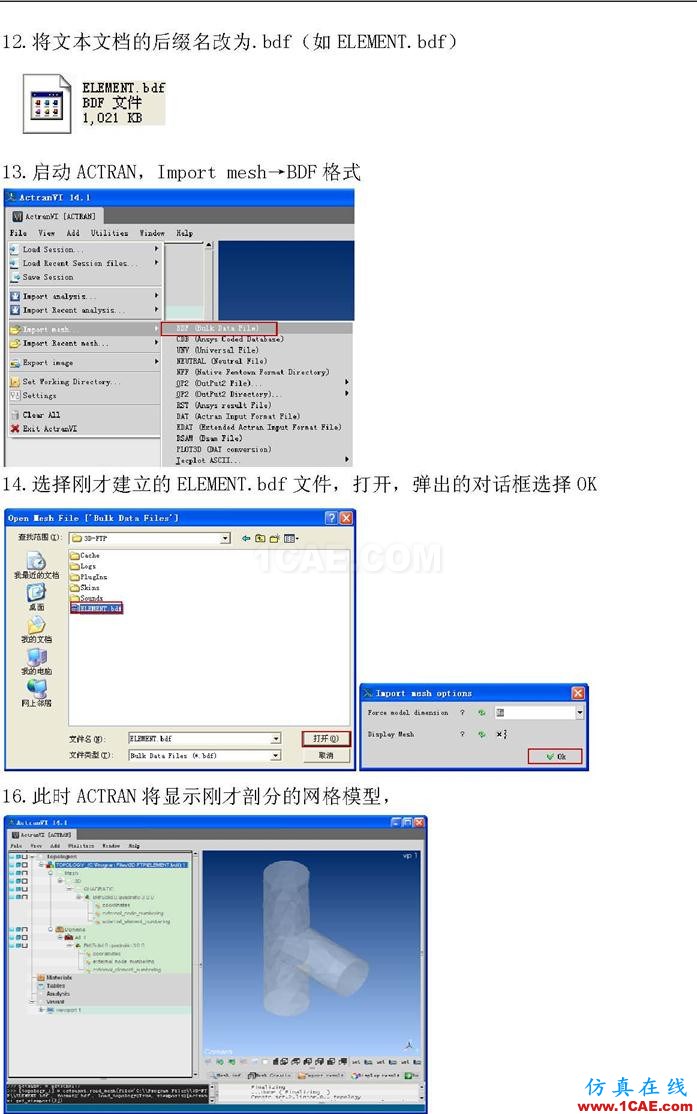

17.将文本文档档的后缀名改为.bdf(如ELEMENNT.bdf)

mesh→BDDF格式

选择刚才建建立的ELEMMENT.bdf文文件,打开开,弹出的对对话框选择择OK

此时ACTRAAN将显示刚刚才剖分的的网格模型.
