Workbench平台几何实体中的面网格导入ACTRAN

2016-11-16  by:CAE仿真在线  来源:互联网

前些天草率的做了一个Workbench平台中实体几何网格导入ACTRAN中的基本过程,本算例将介绍在Workbench平台中创建实体并将几何实体的外表面网格导入到ACTRAN中,抛砖引玉,欢迎批评指导。

1.添加如下模块,不多讲。双击进入到A2Geometry几何建模平台中进行几何创建(同上一教程)。

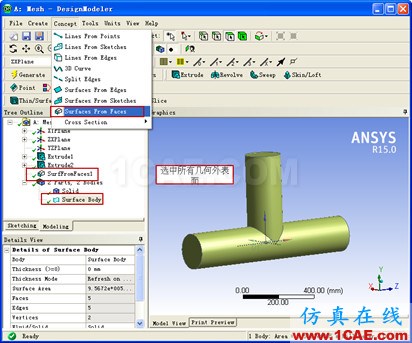

2.创建几何表面。在菜单中选择Surfaces from Faces,然后选择几何外表面(可以分多次选择,本例全选),Generate一下,此时将产生一个Surface body。

注意:确保生成的Surface生成模式为冻结体!!!!必须注意。

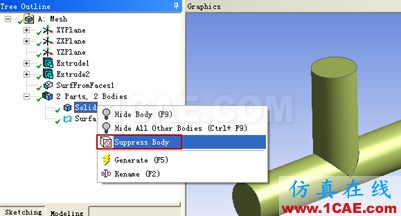

3.抑制几何实体

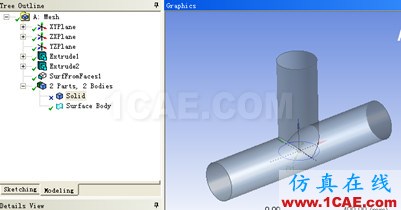

4.表面模型

5.网格

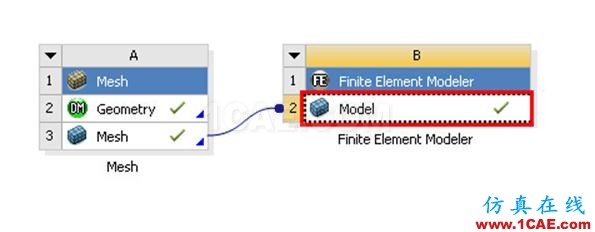

6.添加FEM模块,进入FEM平台。

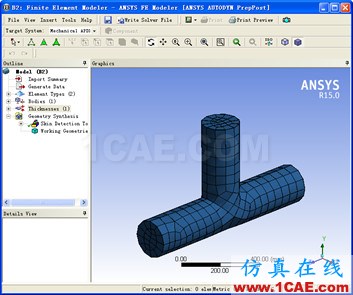

7.表面网格

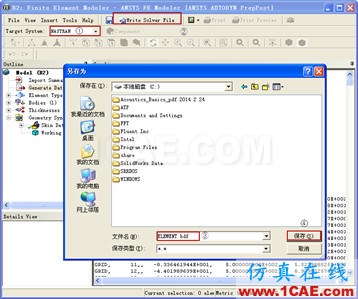

8.保存网格。

9.网格类型选择

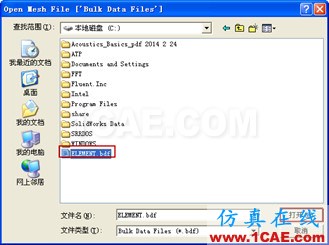

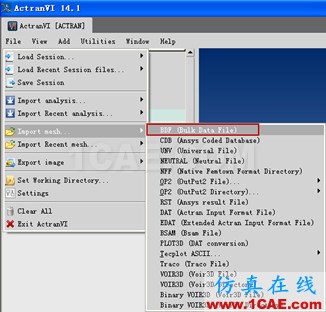

10.打开

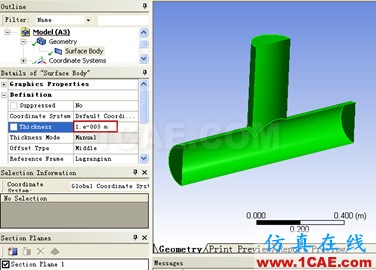

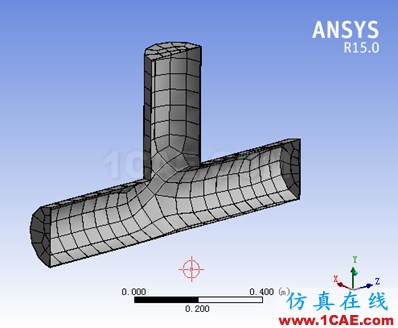

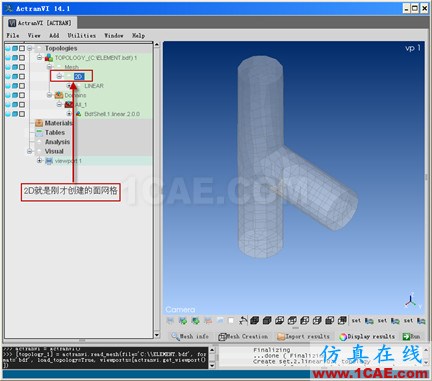

11.网格显示。

12.收工!!!!!
