振动测试基础知识：采集仪的关键技术指标简介

• A0为基准,声音基准20uPa,振动基准10⁻⁶m/ss,无特殊要求,基准为1;




• 线性乘以10倍,dB增加20;线性乘以2倍,dB增加6;




• 0dB表示A=A0,A必须大于0;




• dB相加:不能直接相加,应算回到A之后相加,然后再算为dB。

• 固定基线,由于元器件的特性,仪器固有的基线;




• 基线漂移,随着时间、温度等环境的变化,基线会有漂动。

• 绝对偏置:mV




• 相对偏置:%,dB,相对于满量程的比例。

• 量程或放大倍数;

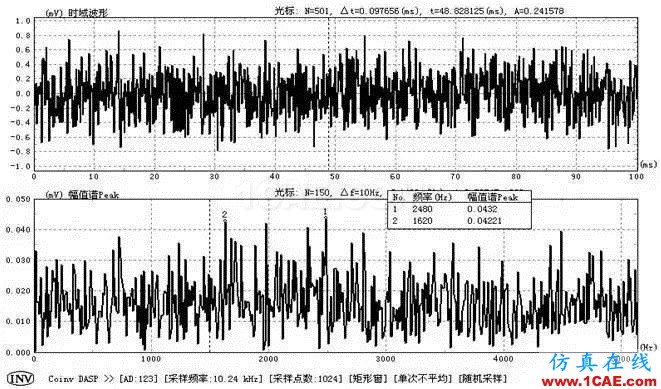

• 噪声的统计指标,一般用有效值rms,为了避免基线影响,实际使用均方差。

• AD位数决定的分辨率,当AD位数越低时越重要;




• 元器件和电路的噪声,当AD位数24位及以上时为主要原因;

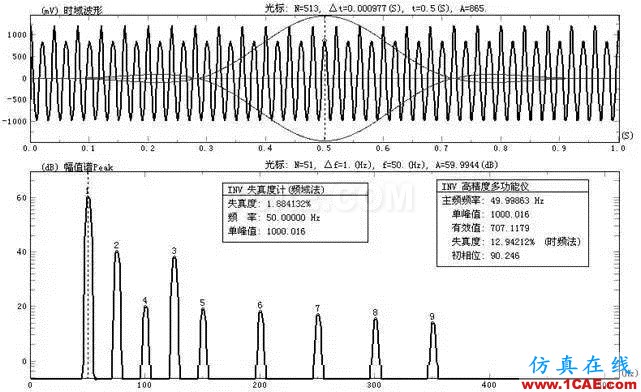

• 仪器的失真引起的各倍次谐波。

• 16位:60~90dB

• 24位:100~120dB

• 32位: 130dB

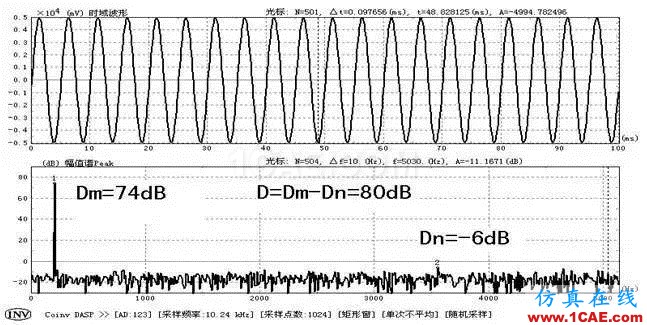

在高中低三个分析频段中各选一频率值f,f约为该段上限的1/4~1/3, 压谱线(无泄漏),输入频率f,幅值为量程最大值的正弦信号,测量f点的幅值Am,分贝Dm dB,测量本底噪声中最大值An,分贝Dn dB。

• 被测标准正弦信号接近于量程最大值,但不能达到最大值,避免削波;




• 正弦信号的频率应为df的整数倍,避免泄露;




• 当AD位数24位及以上时,噪声非常小,因此微小的泄露都可能产生明显的影响;




• 由于采集仪的采样频率总是有微小误差,因此可手动微调信号频率达到整周期效果;

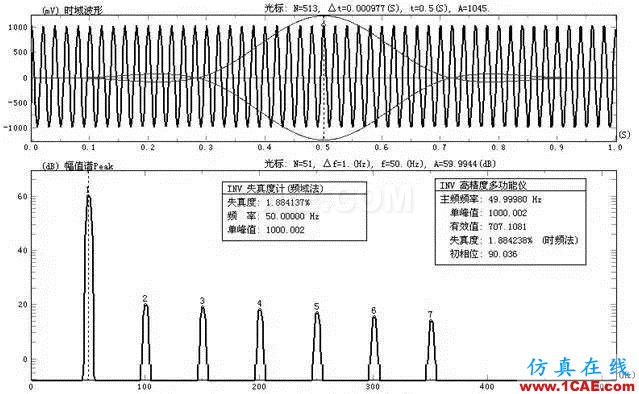

• 当AD位数24位及以上时,信号失真引起的倍次谐波将很明显,这有可能是信号源自身的失真,也可能是采集仪引起的,应想办法区分。

• 动态范围是从频谱上比较;




• An为频谱中的最大噪声分量的幅值;




• An不是输入噪声的时域幅值,一定小于它;




• 若将Dm和噪声时域幅值相比,则相当于最大信噪比。
