通过ansys、ls-dyna、abaqus来做切屑等加工仿真其实还是挺困难的。
而AdvantEdge软件是很好的替代品,他虽非ansys那样似乎万能,但聚焦于专业的加工仿真,可以在切屑、铣削、车削、钻削、刨削和磨削等加工仿真有不错的表现。
如果你正在使用ansys、ls-dyna、abaqus来做加工仿真,不妨试试AdvantEdge。
本文先带你介绍一下》》》
在刀具设计以及切削工艺优化过程中,企业为了提高技术门槛以增强核心竞争力,迫切需要针对常见问题进行技术革新,比如刀具排屑问题、刀具磨损问题、刀具涂层问题、薄壁件加工变形问题以及冷却液效果问题等。这些问题如果都通过试验的方式来优化,则会造成大量的刀具和工件材料以及切削时间的浪费,同时随着计算机技术的飞速发展,利用有限元软件来模拟切削加工成为了一种重要的辅助方法。下面,我们先来看一段铣削仿真动画,本动画是采用AdvantEdge(第三波)软件制作:
众所周知,AdvantEdge(第三波)软件是基于有限元理论的专业金属切削仿真及工艺优化软件,用于刀具优化以及金属切削工艺优化。那么该软件是如何操作的,通过该软件可以解决哪些工程问题呢?
图1、AdvantEdge(第三波)软件界面
相对于通用有限元软件来说,AdvantEdge(第三波)软件的操作过程也是比较简单的,我们只需要依次输入工件尺寸和材料、刀具的尺寸的材料、设置切削工艺参数然后提交计算即可,我们可以使用软件内置的刀具模型也可以调用自己事先建好的刀具模型,软件操作流程如下图所示

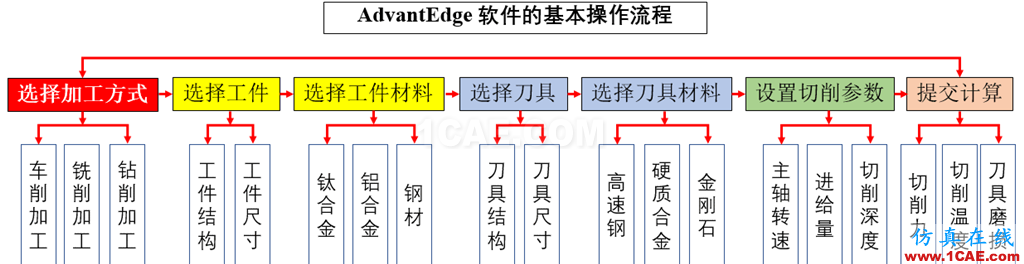

图2、AdvantEdge(第三波)软件基本操作流程图
图3、从外部软件导入铣刀模型
通过该软件我们不仅可以进行一般的加工仿真模拟,包括车削、铣削、钻削、刨削和磨削仿真等,还可以对常见的工程问题进行仿真,比如残余应力仿真、刀具磨损仿真、刀具涂层仿真、冷却液仿真等,下面我们通过图片一一为大家展示。
图4、工件表面残余应力提取
图5、残余应力随着切削深度的变化情况
图6、不同刀具前角的切削过程仿真分析
图7、刀具前角对切削力和切削温度的影响
图8、冷却液仿真分析界面
图9、刀具涂层仿真分析界面
图10、刀具磨损仿真分析结果
