【AutoCAD教程】怎么用CAD徒手画线？

2016-10-28  by:CAE仿真在线  来源:互联网

主题

      用CAD的徒手画线就是根据光标的移动绘制的一系列连续的线段。徒手画的线由多条直线段所组成,在开始绘图之前,必须设置最短线段的长度,也就是命令提示的“记录增量”。记录增量越小则线段的长度越短草图就越精确,但太短的线段会大幅增加文件的大小。记录增量系统默认值是1,自己可以根据描绘精度的需要进行设置,也可以直接在图中拾取一段长度作为记录增量。

徒手画的基本操作步骤如下:

1. 输入SKETCH回车。

2. 设置记录增量,也就是基本线段长度,系统默认值是1。可以输入长度值,也可以在图中拾取。

3. 单击,指定起点,开始描绘。

4. 移动光标,绘制暂时的徒手描绘草图。

5. 单击,相当于提笔停止描绘。

再次单击可以继续绘制其他图形,如果绘制错误,可以输入E后移动光标擦除刚绘制的线段。输入R(记录)或回车可以结束绘制并将绘制的图形保留在图中。

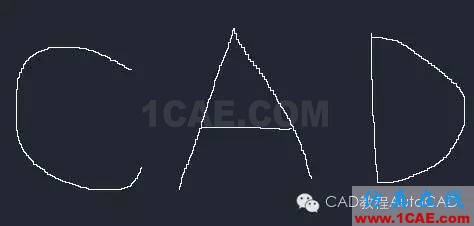

用鼠标手绘“CAD”三个字母成品如下:
