搜索【AutoCAD教程】CAD中如何快速手绘不规则图形？
2016-10-28 by:CAE仿真在线 来源:互联网
主题
在CAD中由规则线条组成的图形都可以利用绘图工具一步步绘制出来,那么像装饰图中需要一些花草树木等不规则的图形怎么办呢?可以利用样条曲线来做也可以用另外一个命令来快速绘制。这个命令就是sketch。具体操作如下:
命令行输入sketch回车
如果不更改其他选项可以在绘图区单击一下然后会跟随鼠标的轨迹绘制出来图形,

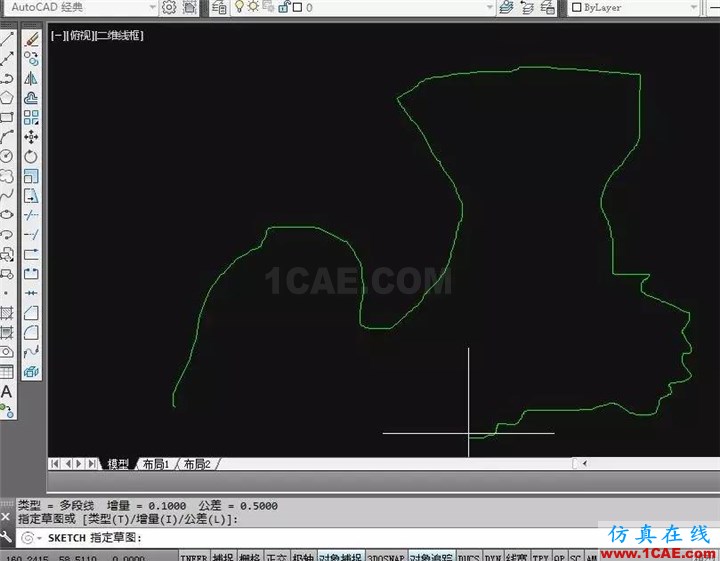

当然也可以根据需要在类型里选择直线、多段线或样条曲线还可以更改增量及公差。目前正在使用的类型、增量、公差等选项执行命令后命令行会有提示,如下图所示
如果有参考图片也可以将图像利用插入光栅图像将图片插入到绘图区然后再用上述步骤参照画出图形即可。
