搜索AutoCAD中给标注添加上下标的常见方法
2016-10-28 by:CAE仿真在线 来源:互联网
在AutoCAD中给标注添加上下标常见的方法有一下三种。

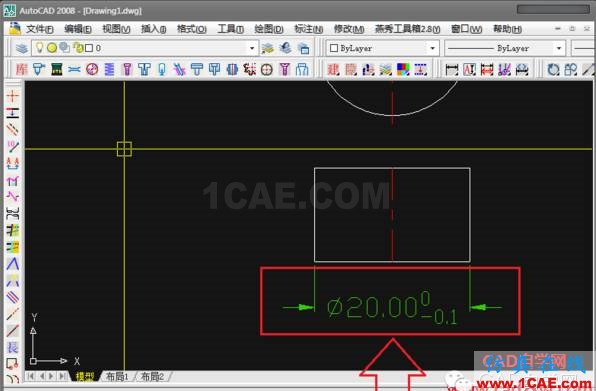

第一种:用快捷键ED修改标注尺寸,选择要添加上下标的位置,按格式输入“上标^下标”,例如0^-0.1,再选中0^-0.1,点击文字编辑菜单中的a/b,就会变成上下标了,如图1所示。当然也可以只有上标或者下标,输入上标在上标文字的后面加符号^,如3^;输入下标在上标文字的前面加符号^,如^3。

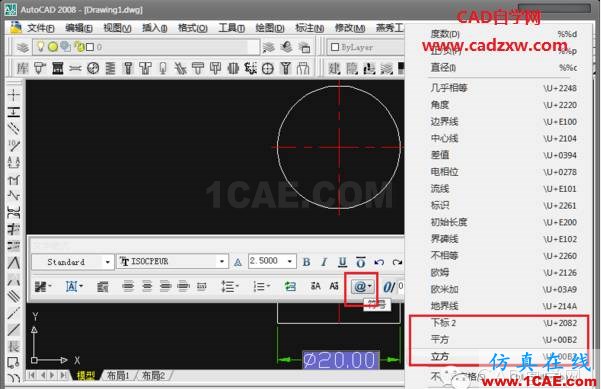

第二种:用快捷键ED修改标注尺寸,选择图中的“@”样式的图标,就可以看到有上标和下标的样式,但是不能修改。

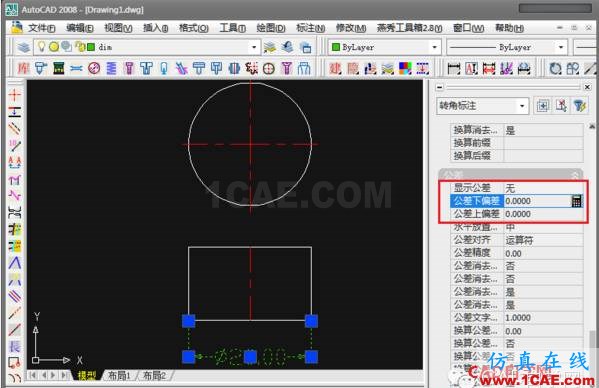

第三种:在“特性”修改框(快捷键CTRL+1)中修改,选择要添加上下标的标注尺寸,下拉特性框找到“公差”一栏,可以在这里添加上偏差和下偏差。
