制图标准及楼梯设计

一:制图标准

1. 图框的选择:种类宜尽量少,图框及修改的版本要统一(与专业负责人统一)

2. 图面的布置:图纸在图框内布置宜疏密均匀

3. 《建筑制图标准》GB/T50104-2001第4.1.2条:在同一张图纸上绘制多于一层的平面图时,各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

4. 《房屋建筑制图统一标准》GB/T50001—2001第10.2.3条:尺寸数字的方向,应按图10.2.3a的规定注写。若尺寸数字在30°斜线区内,宜按图10.2.3b的形式注写。

5. 在平面图中剖切大样索引时,一般习惯是向上或向左看,大样编号的数字宜南北方向进行注写。

6. 尺寸的标注:位置要适当

二:楼梯

1.选用的图集为11G101-2

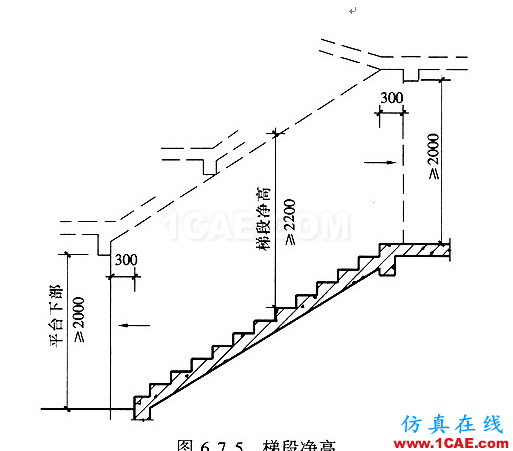

2. 《民用建筑设计通则》GB50352—2005第6.7.5条:楼梯平台上部及下部过道处的净高不应小于2m,梯段净高不宜小于2.20m,详图6.7.5。

3. 第一跑起步位置与建筑图一致,(即第一跑起步位置于建筑轴线的关系)

4. 当为三跑楼梯时,休息平台侧向梁及梯柱应注意是否影响门洞

5.当楼梯井有100厚防火墙时,防火墙高度一般在两个梯板范围内,上下两个梯板的宽度应加宽100,下梯板应考虑防火墙的荷载

6. 靠外墙的楼梯平台边梁,需结合建筑立面和剖面确定梁是否有向后退200

7. 楼梯休息平台侧面有消防栓时,此处不能设梁,板中设加强筋

8. 剪刀梯的顶层防火墙下设120X400的梁

9. 板式梯梯段板编号 T1-AT1,非框架梯梁编号T1-TL1,框架梯梁编号T1-KL1,平台板T1-PTB1,第一步不等高时踏步板表示为190+160X10=1790,最后一步不等高时踏步板表示为160X10+190=1790。

10.梯柱截面尺寸可根据柱高、梯梁跨度及荷载大小来确定,200x200 200x300 200x400 300x400

★
