测量坐标转换在测绘领域是老生常谈,但不同情况下需求又稍有差别。本模块将给CAD平面图带上显式坐标系信息,以方便坐标、图形的直接转换与地理坐标查询,同时为CAD数据向GIS数据转换奠定坐标系方面的基础,适用于使用AutoCAD绘制测绘相关平面图的人群。

测量坐标转换在测绘领域是老生常谈,但不同情况下需求又稍有差别。本模块将给CAD平面图带上显式坐标系信息,以方便坐标、图形的直接转换与地理坐标查询,同时为CAD数据向GIS数据转换奠定坐标系方面的基础,适用于使用AutoCAD绘制测绘相关平面图的人群。

定义图纸坐标系:设置当前CAD图形的参考投影坐标系。大地基准为参考椭球转换WGS84基准七参数,可从“七参数文件(*.7p)”读取(详见“七参数转换坐标”功能)。对于国外特殊坐标系可以通过读取ESRI *.prj文件直接导入坐标系。

图1图纸坐标系设置

坐标反算:计算选择点对应的大地坐标,需定义图纸坐标系。

图2平面坐标反算

坐标/图形换带、高程抵偿:单个或批量进行坐标换带、高程抵偿计算;当前CAD图形坐标换带、高程抵偿转换。高程抵偿采用椭球膨胀法,由于膨胀量计算方法有多种,计算结果并不唯一,所以本功能认为“膨胀椭球长半轴变化量”即为“投影高度”(TGO里好像是这个)(与某些程序里通过计算得出的“投影高程”的概念并不一样)。

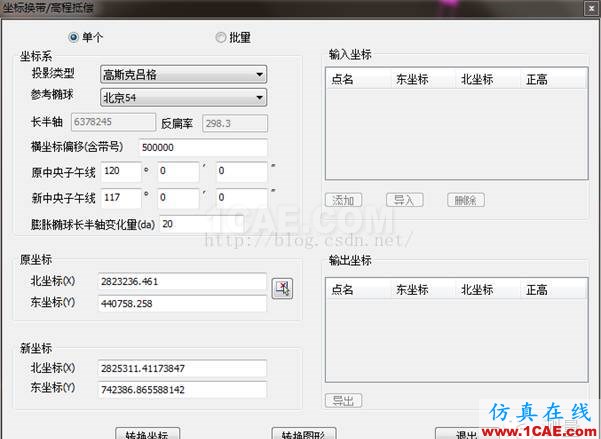

图3坐标换带、高程抵偿计算对话框

七参数计算:

必须已知正确的输入坐标系与输出坐标系,如有带号应加入横坐标偏移500000之前;公共控制点个数一致、顺序一致(即一一对应,目前不能自动匹配)。

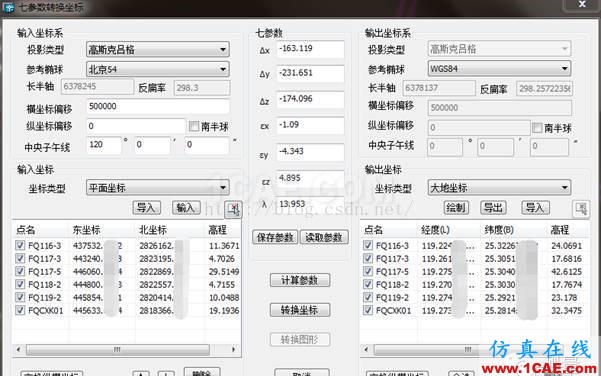

图4地方坐标与WGS84坐标计算七参数

七参数坐标转换:

坐标转换与参数计算在同一界面;可直接计算参数或输入参数或读取保存的七参数文件;根据七参数可将当前CAD平面图转换为目标坐标系。

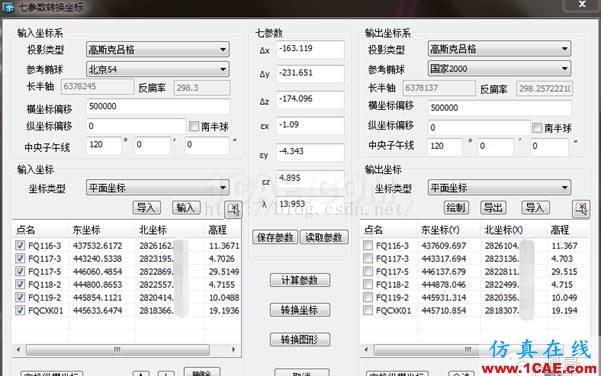

图5地方坐标之间的转换

大地坐标数据格式为d.mmsssssss,文件(CSV)格式为:点名,经度/横坐标、纬度/纵坐标、椭球高。

导入大地坐标:

通过坐标正算转换大地坐标为同一椭球下平面投影坐标并绘制坐标点。需要先定义图纸坐标系,大地坐标格式为dd.mmssss或LGO导出csv文件。

导入WGS84坐标:

通过七参数转换WGS84大地坐标为平面投影坐标并绘制坐标点。需要先定义图纸坐标系,包括地方椭球转换WGS84椭球七参数,大地坐标格式为dd.mmssss。

查询WGS84坐标:

通过七参数转换计算选择点对应的WGS84大地坐标。需要先定义图纸坐标系,包括地方椭球转换WGS84椭球七参数,大地坐标格式为dd.mmssss。
鼠标点击查询点,命令行输出对应WGS84大地坐标。

图6查询WGS84坐标
