【AutoCAD教程】CAD中如何测量图形的内部的面积？

2016-11-01 by:CAE仿真在线来源:互联网

测量一个图形内部的面积需要以下几步:

1.首先你要计算面积的部分应该是封闭的平面图形

2.要将测量的图形创建成面域或者进行图案填充

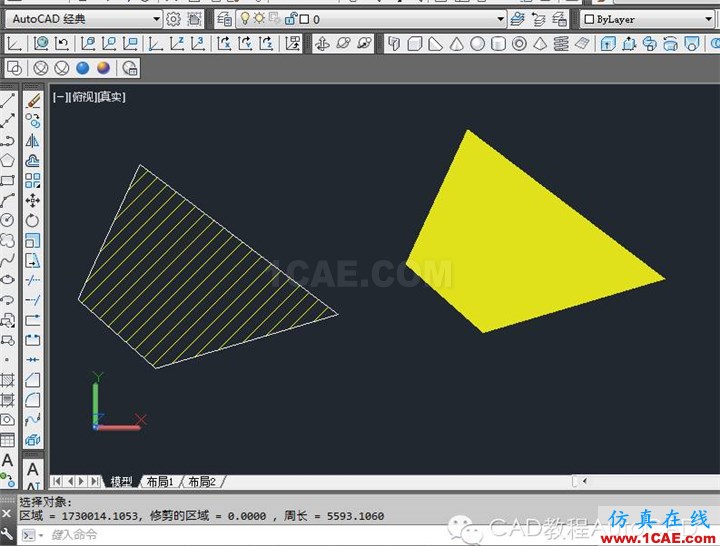

3.输入“aa”命令---空格-----“O”命令---空格---点击填充部分或形成的面域命令行那里会自动显示面积和周长如下图所示为同一个图形分别为图案填充和面域分别测量出来的数值

【AutoCAD教程】CAD中如何测量图形的内部的面积？AutoCAD仿真分析图片1

【AutoCAD教程】CAD中如何测量图形的内部的面积？AutoCAD仿真分析图片2

需要注意的是:一般量出来的面积和出图比例是没有关系的,和CAD设置的绘图单位有关系。比如以毫米为单位作图,即一米在CAD里画1000,机械图纸大部分都是以毫米为单位制作的,那么你量得的1000就是1000平方毫米。如果制图是以米为单位绘制的,即一米在cad就画1 ,那么量出的的1000就是1000平方米。
