【AutoCAD教程】CAD中pl多段线修改线宽却变成空心的怎么办？

2016-11-14 by:CAE仿真在线来源:互联网

主题:【AutoCAD教程】CAD中pl多段线修改线宽却变成空心的怎么办?

CAD绘图过程中有时会遇到PL线条加粗了但是粗线条变空心了,而且打印出来也是空心的

怎么把线条变回实心呢?方法如下:

1:打开需要将粗的空心线条变回实心的图纸、op回车或菜单栏选择工具---选项---在“显示性能”中去掉勾选“应用实体填充”---命令行输入re回车或视图---全部重生成

2:打开需要将粗的空心线条变回实心的图纸,命令行输入FILL命令并回车或空格---在提示选项选“ON”---命令行输入re回车或视图---全部重生成

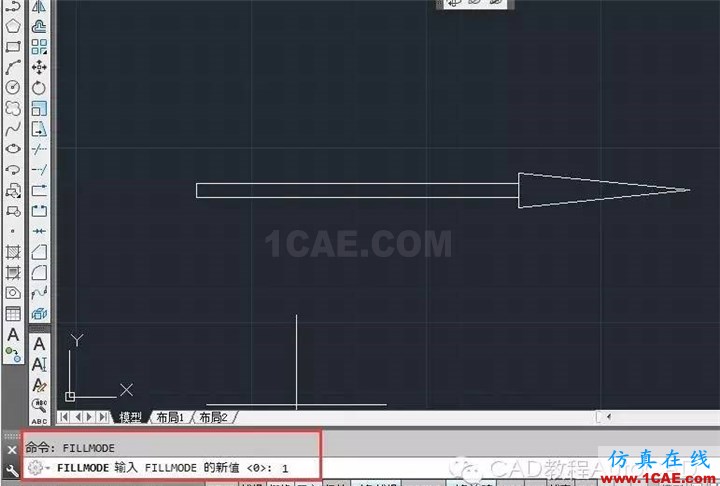

3: 打开需要将粗的空心线条变回实心的图纸,命令行输入FILLMODE命令并回车或空格---按照命令行提示输入“1”并回车---命令行输入re回车或视图---全部重生成
