AutoCAD极坐标的使用方法及写法

要输入极坐标,需要输入距离和角度,并使用尖括号(<)隔开。例如:4<120 那么4代表的是距离,120代表的是角度。

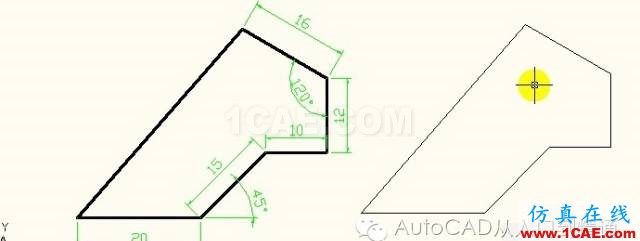

举例说明一下,如图

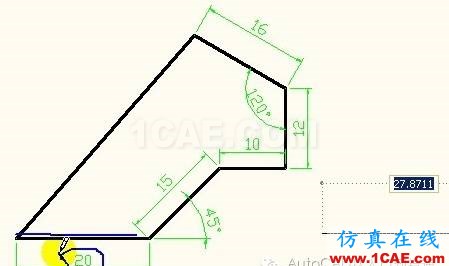

先画出下面的线,向右长度为20

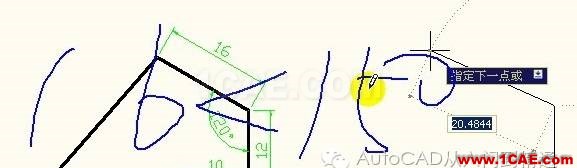

然后可以从图中看出,长度为15,夹角45度的夹角,是与水平线上的夹角,所以可输入15,然后切换到角度输入45.

这条线就出来了,长度为15,角度为45,这就是极坐标的使用方法。

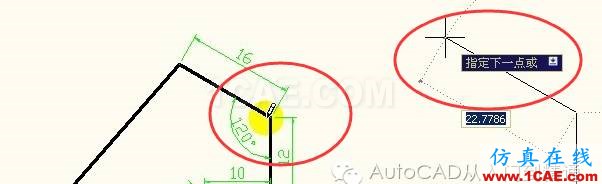

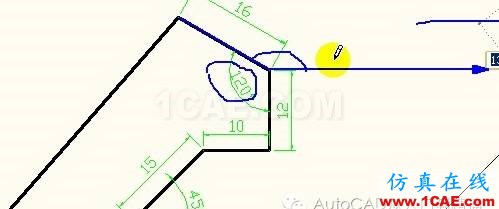

继续把其它线画上,到另一条斜线,我拉看出长度是16,但角度并不是120.而需要的角度是直线与水平线上的夹角,如图蓝色笔画出的夹角。

计算出来,夹角的度数为:360-120-90=150,即写法为:16<150

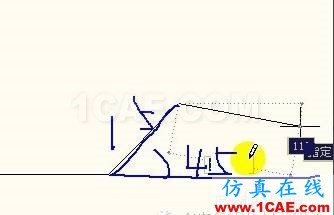

出来线后,最后一条直接连接,即可成图

注意事项使用极坐标需要的角度是直线与水平线上的夹角,否则不能生成正确角度以上为极坐标的使用方法,如想了解更多方法,请留意后续经验
