AutoCAD基本知识
AutoCAD2007工作界面简介
当启动AutoCAD2007系统后,进入其工作界面:
AutoCAD2007系统工作界面主要包括:
1.绘图窗口:用于显示、绘制和编辑的图形。
2.十字光标:用于绘图、编辑选择对象及点取菜单。
3.命令输入区:显示命令提示符“命令”和命令操作的交互式信息提示。一般有三行,可根据需要改变其大小。
4.坐标系图标(UCS):显示当前所使用的坐标系形式。

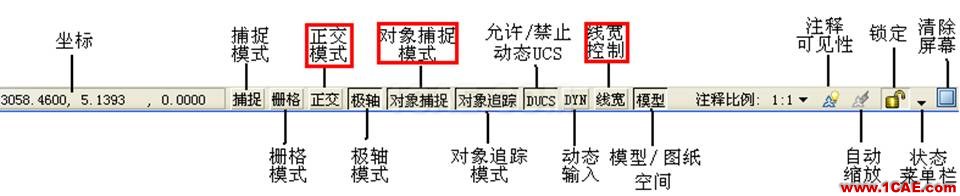

5.状态栏:用于显示绘图时的当前状态,如当前光标的坐标、绘图工具的设置状态、绘图空间、通信中心、工具栏窗口位置设置菜单图标、状态栏设置菜单图标。
6.模型和布局选项卡
模型(Model)空间与图纸布局(Layout)之间切换。
7.标题栏:显示版本号及获取窗口控制菜单。

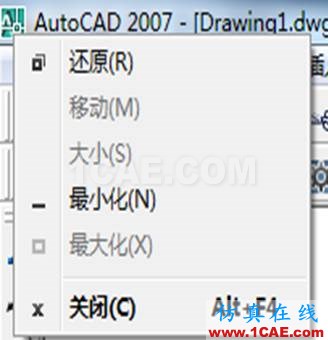

单击控制菜单图标,弹出窗口控制菜单,用于完成窗口的还原、移动、关闭等操作。

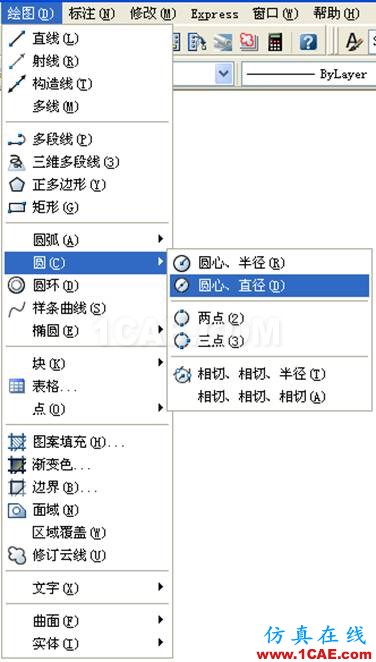

8.下拉菜单
在下拉菜单栏中,单击某一选项后,弹出下拉菜单利用下拉菜单可执行AutoCAD2007的大部分命令。

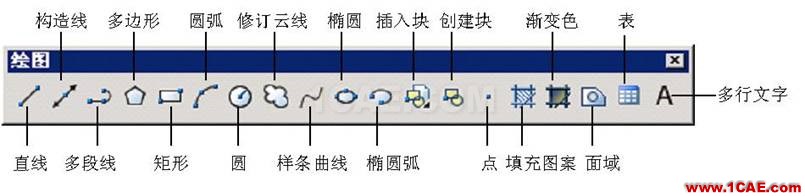

9.工具条
利用工具条能够快捷、方便地实现各种命令操作。默认状态下,“标准”、“属性”、“绘图”和“修改”等工具条处于打开状态。

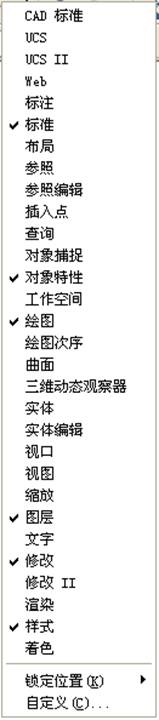

将光标放置在任一工具条上,单击右键,弹出一个工具条快捷菜单。点取某一选项,即可打开或关闭相应的工具条。

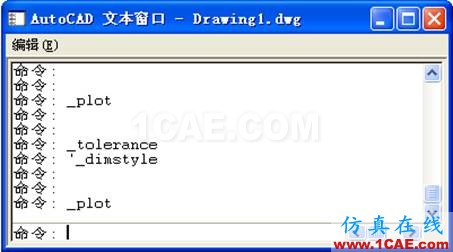

10.文本窗口
文本窗口是记录AutoCAD命令及操作过程的窗口,是放大的命令提示区,按F2键切换文本窗口,如下所示。
11.滚动条
使绘图区水平或垂直移动。单击水平或垂直滚动条上带箭头的按钮或拖动滚动条上的滑块,使绘图区移动。
12. 快捷菜单
快捷菜单又称为上下文相关菜单。在绘图区域、工具栏、状态栏、模型与布局选项卡以及一些对话框上单击鼠标右键时,将弹出各种不同的快捷菜单,该菜单的命令选项与AutoCAD当前状态相关。使用他们可以在不启动菜单栏的情况下快速高效地完成某些操作。
13.动态输入
光标旁边显示的工具栏提示信息将随着光标的移动而动态更新。
用户可在创建和编辑几何图形时动态查看标注值,如长度和角度,通过TAB键可在他们之间转换,当某个命令处于活动状态时,可以在工具栏提示中输入值。若提示包含多个选项,请按下键盘上的箭头键查看这些选项,然后单击选择一个选项。

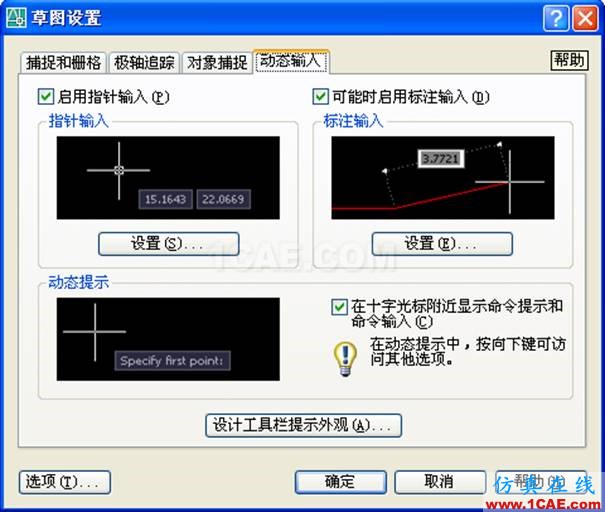

可以通过单击状态栏上的“DYN”来打开或关闭动态输入。使用“草图设置”对话框,可以自定义动态输入。
在动态输入中有两种方法:
指针输入:用于输入坐标值;
标注输入:用于输入距离和角度。
(1)指针输入
打开指针输入后,当在绘图区域中移动光标时,光标处将显示坐标值,如图。按 TAB 键移动到要输入的工具栏提示框,然后输入数值。在指定点时,第一个坐标是绝对坐标,第二个或下一个点的格式是相对极坐标。如果需要输入绝对值,在值前加上前缀井号 (#)。
(2)标注输入

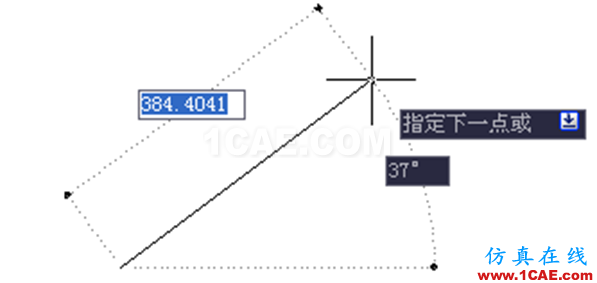

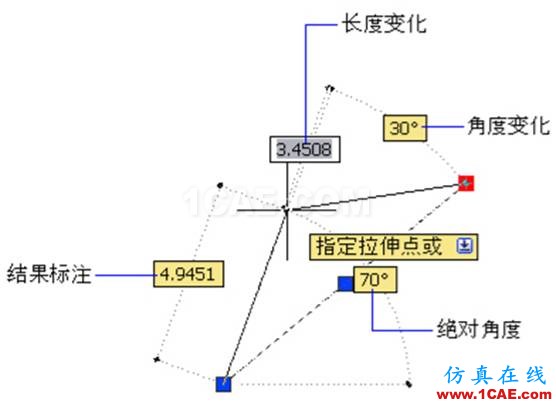

打开“标注输入”后,坐标输入字段会与正在创建或编辑的几何图形上的标注绑定。工具栏提示中的值将随着光标的移动而改变,如下图。按 TAB 键移动到要输入的工具栏提示框,然后输入数值。
AutoCAD坐标系统
AutoCAD系统在确定某点位置时使用坐标系统。
AutoCAD系统提供了两种坐标系统。
1.笛卡尔坐标系

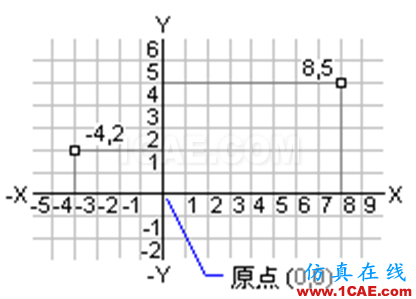

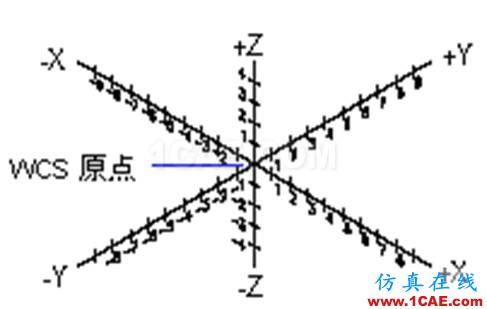

它是恒定不变的,一般称为通用坐标系,如图
平面坐标系
空间坐标系
2.用户坐标系(User Coordinate System简称UCS)
用户在通用坐标系中,按照需要定义的任意坐标系统,称为用户坐标系。这种坐标系统在通用坐标系统内任意一点上,并且可以以任意角度旋转或倾斜其坐标轴。该坐标系坐标轴符合右手定则。它在三维图形中应用十分广泛。

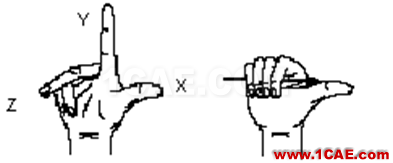

3.坐标系右手定则
(1)坐标轴方向定义
沿大拇指方向为X轴的正方向,沿食指方向为Y轴的正方向,沿中指方向为Z轴正方向。
(2)角度旋转方向定义
当坐标系统绕某一坐标轴旋转时,用右手“握住”旋转轴且使大拇指指向该坐标轴的正向,四指弯曲的方向就是绕坐标旋转的正旋转角方向。
4.图形单位
AutoCAD系统中的各个实体的坐标、两点之间的距离等,都是以图形单位来度量的,如坐标(20,5),表示X轴的坐标为20个图形单位,Y轴的坐标为5个图形单位。屏幕的绘图范围中的图形单位的数量可以由任意确定,因此它在屏幕显示器上的长度也是变化的。
在绘图时,可设置图形单位(格式/单位)。在图形输出时,也可以指定绘图比例,以得到所需图形的大小。
命令的输入方法
一、键盘输入 : 英文命令输入
二、菜单输入
1.下拉菜单 :光标拾取命令
2.右键菜单 :鼠标右键快捷菜单
三、工具条输入:光标点取图标按钮
四、自动完成功能输入:命令提示符中用TAB键
五、命令的重复:空格或回车键,重复上一个命令
六、嵌套(透明)命令的输入:命令前加单引号(‘)
数据的输入方法
执行一个命令时,通常还需要为命令的执行提供附加信息,如坐标点、数值和角度等。在数据输入时,可使用下列字符:+ - 0 1 2 3 4 5 6 7 8 9 E " ' .即正、负号(+、-),字母E,英文双引号(")、单引号(')、句号(.)。
下面介绍几种有关数据的输入方法。点坐标的
一、点坐标的输入
1.绝对坐标输入
绝对坐标是指相对于当前坐标系坐标原点的坐标。当以绝对坐标的形式输入一个点时,可以采用直角坐标、极坐标、球面坐标和柱面坐标的方式实现。
(1)直角坐标:10,20
(2)极坐标: 10<45
2.相对坐标输入
相对坐标是指给定点相对于前一个已知点的坐标增量。相对坐标也有直角坐标、极坐标、球面坐标和柱面坐标四种方式,输入格式与绝对坐标相同,但要在相对坐标的前面加上符号“@”。例如,已知前一点的坐标为(10,13,8),如果在点输入提示符“点:”后输入:@3,-4,2,则等于输入该点的绝对坐标为(13,9,10)。
动态输入:显示的是绝对坐标
动态输入:显示的是绝对坐标

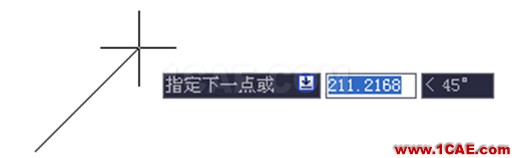

动态输入:绝对极坐标输入(一)

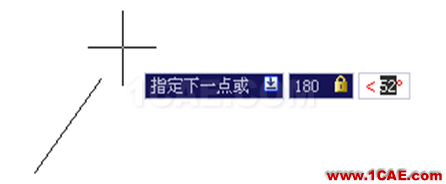

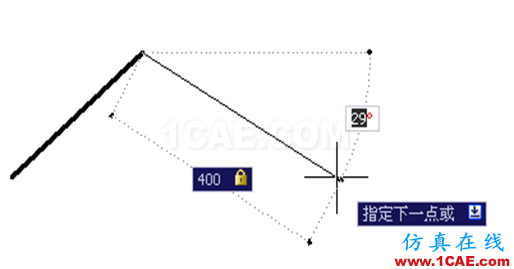

动态输入:相对极坐标输入(二)
3.用光标直接输入(不需精确尺寸时)
移动光标到某一位置后,按下左键,就输入了光标所处位置点的坐标。
4.目标捕捉输入(需精确定位时)★
可用目标捕捉方式输入一些特殊点。
5. 直接距离输入(需精确尺寸时) ★
对于二维点,通过移动光标指定方向,然后直接输入距离,即完成该点坐标输入。
二、距离的输入★
许多提示符后面要求输入距离的数值,如Height(高) Column(列) Width(宽) Row(行) Radius(半径) Column Distance(列距) Row Distance (行距) Value(数值) 等。
1.直接输入一个数值:用键盘直接输入一个数值。
2.指定一点的位置:当已知某一基点时,可在系统显示上述提示时,指定另外一点的位置(一般用目标捕捉)。这时,系统自动测量该点到某一基点的距离。
三、位移量的输入
位移量是从一个点到另一个点之间的距离。
1.从键盘上输入位移量:输入两个位置点的坐标,这两点的坐标差即为位移量;输入一个点的坐标,用该点的坐标作为位移量。 (比如移动命令)
2.用光标确定位移量:在提示符下,用光标拾取一点,此时移动光标时,屏幕上出现与拾取点连接的一橡皮筋线,并出现提示符,此时用光标拾取另一点,则两点间的距离即为位移量。 (比如移动命令)
四、角度的输入

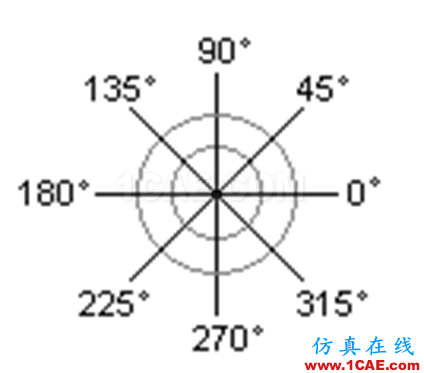

当出现输入角度提示符时,需要输入角度值。一般规定,X轴的正向为0°方向,逆时针方向为正值,顺时针方向为负值。角度和方向的对应关系,如下图。
1.直接输入角度值
在角度提示符后,用键盘直接输入其数值,一般角度默认为度(°),也可设置为弧度。(格式/单位)
2.通过输入两点确定角度值

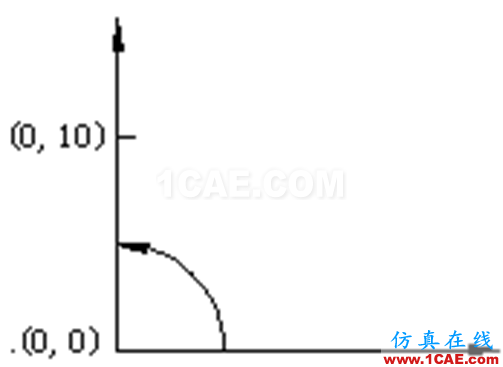

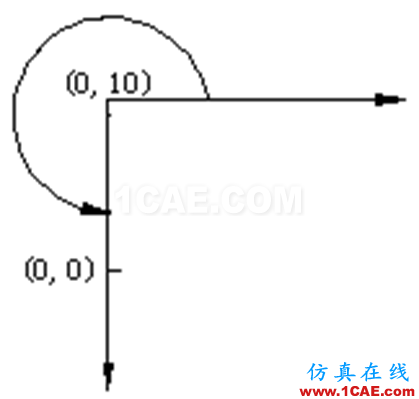

通过输入第一点与第二点连线方向确定角度值,但注意其大小与输入点的顺序有关。规定第一点为起始点,第二点为终点,角度数值是指从起点到终点的连线与起始点为原点的X轴正向,逆时针转动所夹角度。例如,起始点为(0,0),终点为(0,10),其夹角为90°;起始点为(0,10),终点为(0,0),其夹角为270°。
a
b
五、最近的命令和数据的输入

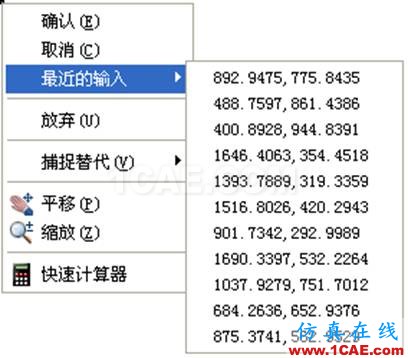

在需要输入命令或数据时,如点、距离和字符串,可在命令行中按箭头键的上、下键,或从右键菜单中选择“最近的输入”选项,可以输入最近使用的命令或数据。

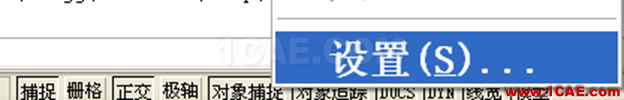

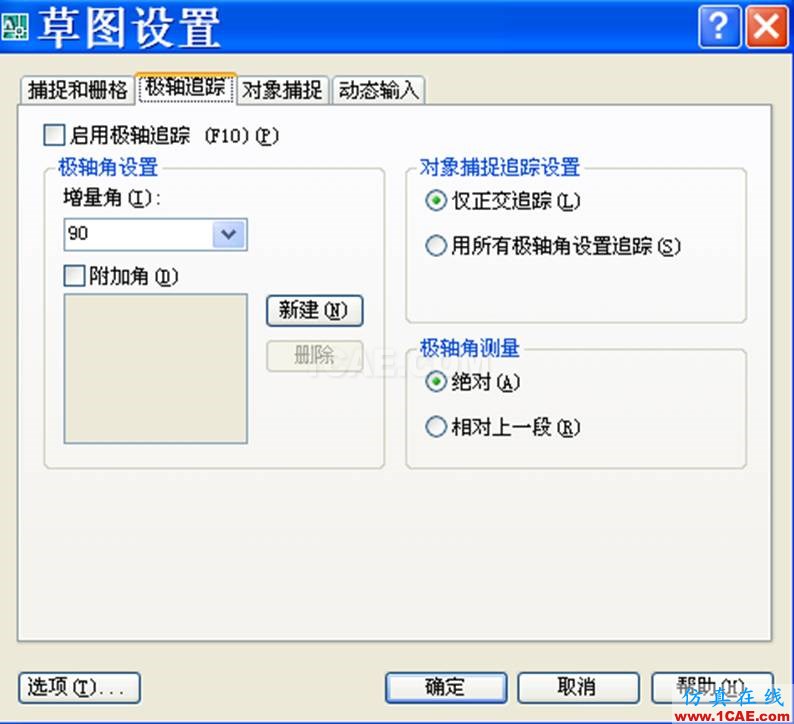

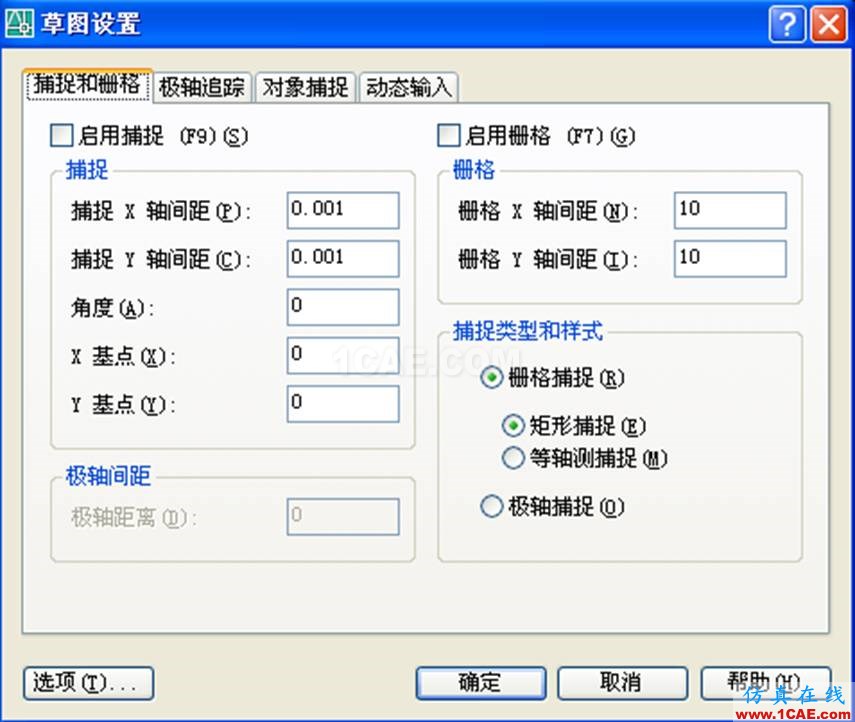

草图设置
草图设置:
栅格:可以显示也可隐藏;捕捉:捕捉栅格。

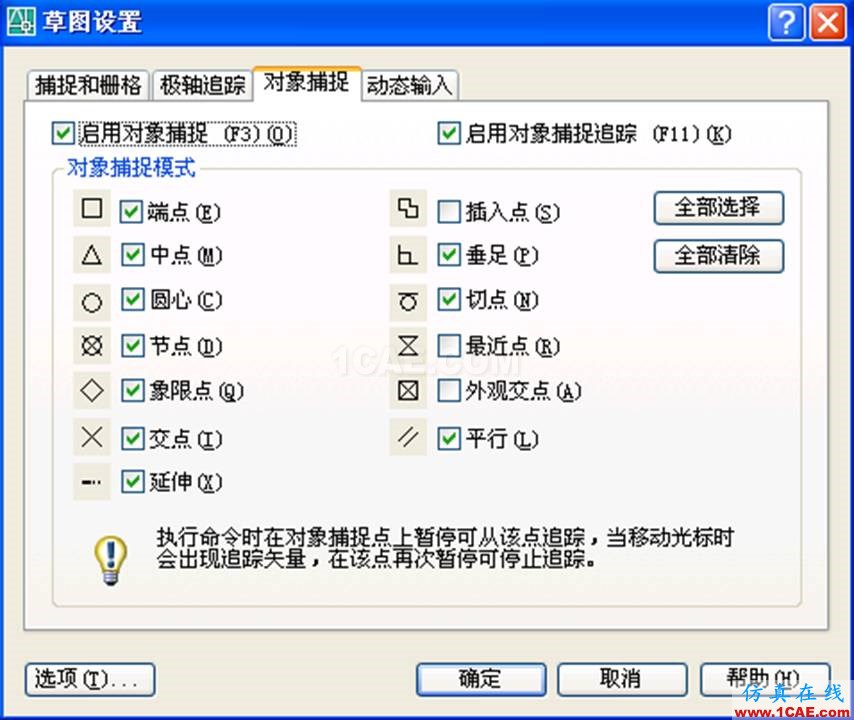

对象捕捉:对端点、中点等对象捕捉。
对象捕捉追踪:可以沿着捕捉位置对齐追踪。
极轴追踪:沿指定方向对齐追踪。
动态输入:光标旁边显示的工具栏提示信息将随着光标的移动而动态更新。
图文|姜希彤 编|高杉
