CATIA知识工程模块之设计表

2016-11-03  by:CAE仿真在线  来源:互联网

今天用喇叭的PA钣金作示范讲解设计知识工程中设计表的运用。

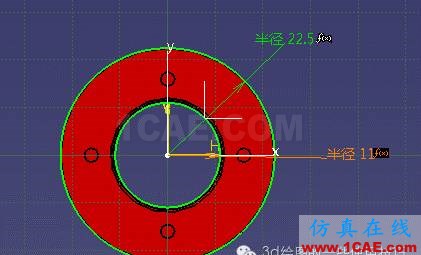

1. 下图是PLATE A的外观



2. 在知识工程中函数[上节讲到]编辑自变量

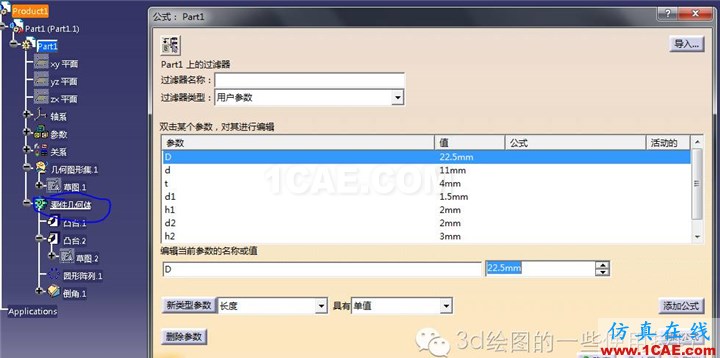

   3.依次將七个参数都赋值给图形4.

4.注意函数是在零件几何体下,如果在PART1为工作对象,则没有相关函数

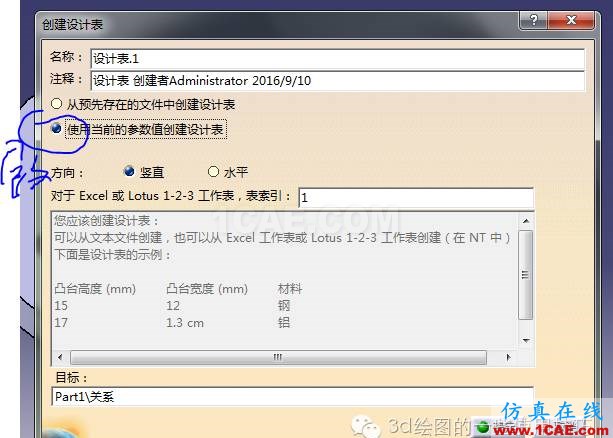

5.创建设计表,选择使用当前的参数值创建设计表,

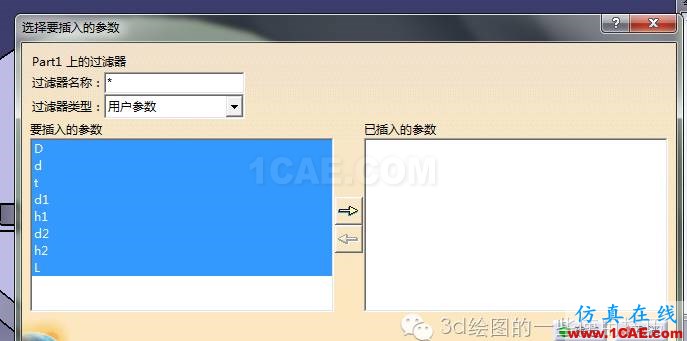

6.选择要插入的函数值,

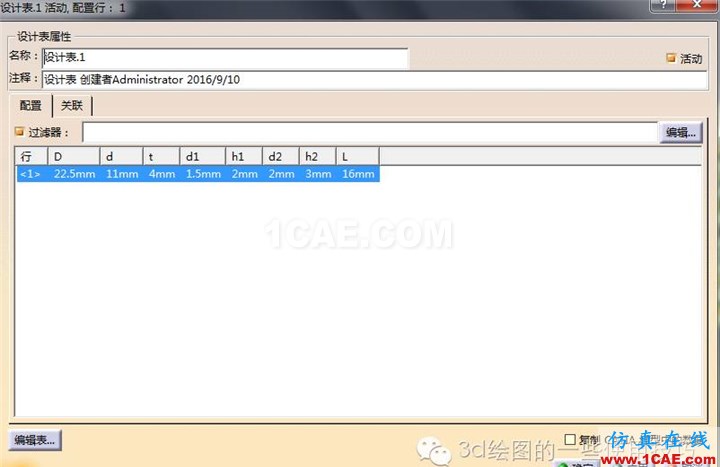

7.保存后出现下表

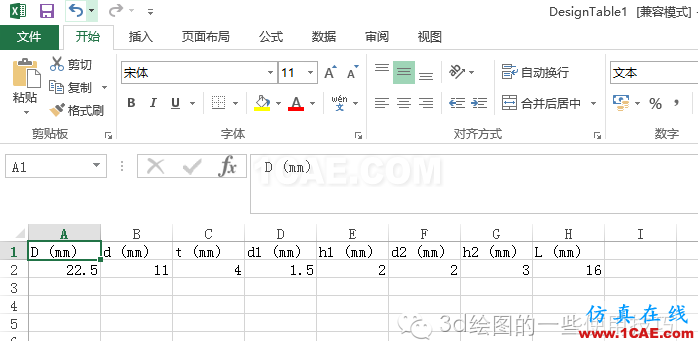

8.保存的是excel,打开excel表,可以对模型进行修改

比如將L=16mm改为l=18mm凹槽向外偏移了

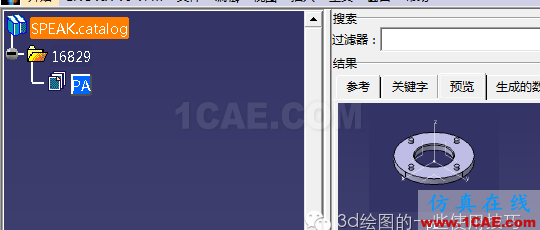

9.编辑目录编辑器,將所绘制的PA,保存到目录下
