你不知道的CATIA！

2016-11-25 by:CAE仿真在线来源:互联网

CATIA是法国达索公司的产品开发旗舰解决方案。作为PLM协同解决方案的一个重要组成部分,它可以帮助制造厂商设计他们未来的产品,并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程

中英文模块对照

零件设计 PDG:Part Design

装配设计 ASD:Assembly Design

交互式工程绘图 IDR:Interactive Drafting

创成式工程绘图 GDR:Generative Drafting

结构设计 STD:Structure Design

线架和曲面设计 WSF:Wireframe and Surface

钣金设计 SMD:SheetMetal Design

航空钣金设计 ASL:Aerospace Sheetmetal Design

钣金加工设计 SHP:SheetMetal Production

三维功能公差与标注设计 FTA:3D Functional Tolerancing & Annotation

模具设计 MTD:Mold Tooling Design

阴阳模设计 CCV:Core & Cavity Design

焊接设计 WDG:Weld Design

自由风格曲面造型 FSS:FreeStyle Shaper

自由风格曲面优化 FSO:FreeStyle Optimizer

基于截面线的自由风格曲面造型FSP:FreeStyle Profiler

基于草图的自由风格曲面造型FSK:FreeStyle Sketch Tracer

创成式外形设计 GSD:Generative Shape Design

创成式曲面优化GSO:Generative Shape Optimizer

汽车白车身接合 ABF:Automotive Body In White Fastening

数字化外形编辑 DSE:Digitized Shape Editor

汽车A级曲面造型ACA:Automotive Class A

快速曲面重建 QSR:Quick Surface Reconstruction

创成式零件结构分析 GPS :Generative Part Structural Analysis

创成式装配件结构分析 GAS :Generative Assembly Structural Analysis

变形装配件公差分析 TAA:Tolerance Analysis of Deformable Assembly

Elfini结构分析EST:Elfini Solver Verification

电路板设计 CBD:Circuit Board Design

电气系统功能定义 EFD:Electrical System Functional Definition

电气元件库管理员 ELB:Electrical Library

电气线束安装 EHI:Electrical Harness Installation

电气线束布线设计 EWR:Electrical Wire Routing

电气线束展平设计 EHF:Electrical Harness Flattening

管路和设备原理图设计 PID:Piping & Instrumentation Diagrams

HVAC 图表设计 HVD:HVAC Diagrams

电气连接原理图设计 ELD:Electrical Connectivity Diagrams

系统原理图设计 SDI:Systems Diagrams

管线原理图设计 TUD:Tubing Diagrams

波导设备原理图设计 WVD:Waveguide Diagrams

系统布线设计 SRT:Systems Routing

系统空间预留设计 SSR:Systems Space Reservation

电气缆线布线设计 ECR:Electrical Cableway Routing

设备布置设计 EQT:Equipment Arrangement

线槽与导管设计 RCD:Raceway & Conduit Design

波导设备设计 WAV:Waveguide Design

管路设计 PIP:Piping Design

管线设计 TUB:Tubing Design

HVAC设计 HVA:HVAC Design

支架设计 HGR:Hanger Design

结构初步布置设计 SPL:Structure Preliminary Layout

结构功能设计 SFD:Structure Functional Design

设备支撑结构设计 ESS:Equipment Support Structures

厂房设计 PLO Plant Layout

数控加工审查 NCG:NC Manufacturing Review

数控加工验证 NVG:NC Manufacturing Verification

2轴半加工准备助手 PMA:Prismatic Machining Preparation Assistant

2轴半加工 PMG:Prismatic Machining

3轴曲面加工 SMG:3 Axis Surface Machining

多轴曲面加工 MMG:Multi-Axis Surface Machining

车削加工 LMG:Lathe Machining

高级加工 AMG:Advanced Part Machining

STL快速成型 STL:STL Rapid Prototyping

知识工程顾问 KWA:Knowledge Advisor

知识工程专家 KWE:Knowledge Expert

产品工程优化 PEO:Product Engineering Optimizer

产品知识模板 PKT:Product Knowledge Template

业务流程知识模板 BKT:Business Process Knowledge Template

产品功能定义 PFD:Product Function Definition

产品功能优化 PFO:Product Function Optimizer

DMU 漫游器 DMN:DMNDMU Navigator

DMU 运动机构模拟 KIN:DMU Kinematics Simulator

DMU 空间分析 SPA:DMU Space Analysis

DMU装配模拟 FIT:DMU Fitting Simulator

DMU优化器 DMO:DMU Optimizer

DMU工程分析审查ANR:DMU Engineering Analysis Review

DMU空间工程助手 SPE:DMU Space Engineering Assistant

人体模型构造器 HBR:Human Builder

人体模型测量编辑 HME:Human Measurements Editor

人体姿态分析 HPA:Human Posture Analysis

人体行为分析 HAA:Human Activity Analysis

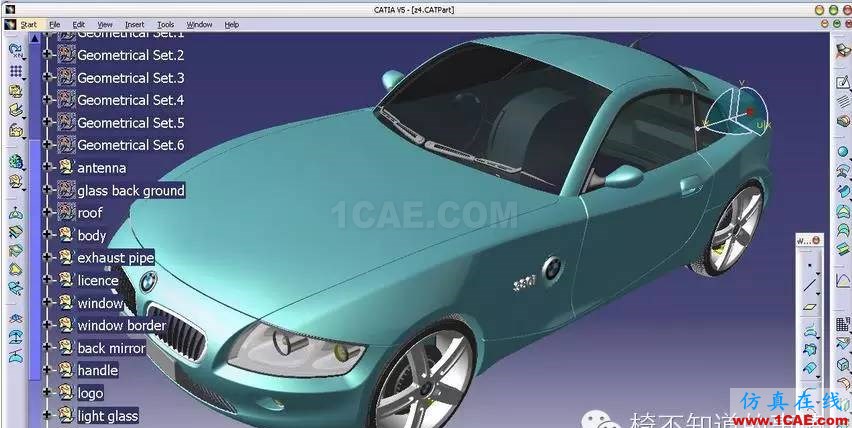

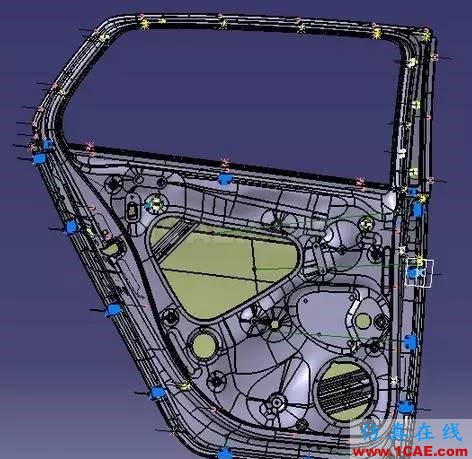

曲面设计模块

CATIA拥有强大的曲面设计模块。

1.Generic Shape Design

简称GSD,创成式造型,非常完整的曲线操作工具和最基础的曲面构造工具,除了可以完成所有曲线操作以外,可以完成拉伸,旋转,扫描,边界填补,桥接,修补碎片,拼接,凸点,裁剪,光顺,投影和高级投影,倒角等功能,连续性最高达到G2,生成封闭片体Volume,完全达到普通三维CAD软件曲面造型功能,比如Pro/E。完全参数化操作。

2.Free Style Surface

简称FSS,自由风格造型,几乎完全非参。除了包括GSD中的所有功能以外,还可完成诸如曲面控制点(可实现多曲面到整个产品外形同步调整控制点、变形),自由约束边界,去除参数,达到汽车A面标准的曲面桥接、倒角、光顺等功能,所有命令都可以非常轻松的达到G2。

3.Automotive Class A

简称ACA,汽车A级曲面,完全非参,此模块提供了强大的曲线曲面编辑功能,和无比强大的一键曲面光顺
