CATIA V5调教笔记
2016-11-02 by:CAE仿真在线 来源:互联网
·PART 1 基本调教

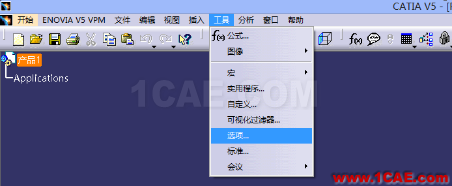

首先,所有的调教都在菜单栏的“工具”→“选项”页面:

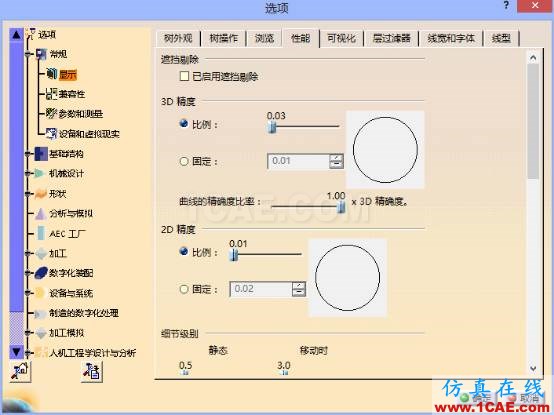

首先点击左侧【显示】,进入显示设置,再点击右边界面上方的【性能】选项卡。
这里的3D精度和2D精度,建议选择【比例】,并且尽可能调低。显示精度的提高,可以让我们在高度放大模型或者草图的时候不会出现细节缺失(比如曲面或者线段没有接合,然而实际上他们是接合的)。

然后是【可视化】选项卡:

这里可以改变各种元素显示的颜色,根据个人喜好调整吧。

接下来点击左侧的【参数和测量】,来到右侧的【知识工程】选项卡。

把【参数树形视图】下的“带值”、“带公式”一并勾选,效果如上图左侧。此设置的目的是方便设计者查看参数的值和关系。
向右找到【约束和尺寸】。

这里可以设置不同尺寸标注的颜色,下边“尺寸样式”中的“缩放”其实就是尺寸的箭头大小。这里的设置都可以从预览中直观呈现。
然后点击左侧树状图的【设备和虚拟现实】,点击右侧的【支持平板】选项卡。

勾选“激活变换凸台”。大小、透明度、位置自行设置。效果如下。


接下来,展开【基础结构】的树状图,选择【产品结构】,再点击右侧的【高速缓存管理】选项卡。
这里我们需要设置的是高速缓存系统,勾选“使用高速缓存系统”,并设置缓存路径和缓存大小(建议2到5个GB)。
高速缓存是用来提高CATIA的载入效率的,因为使用高速缓存时,文件是被转为CGR格式来载入内存的。而CGR文件小巧、便于观看,所以很容易被载入。比如要显示整车数据时,因为曲面数据太多,文件很大,所以要开高速缓存。但是一般情况下文件不是很大时建议还是不要开启,除非数据比较大。从网上搜索得知,高速缓存偶尔会造成零件乱飞、载入出错等问题。所以如果并不是需要经常载入大型装配件的话,可以先不使用高速缓存。比如我现在还在学习建模阶段,就暂时不开启。


接下来从左侧结构树选择【零件基础结构】,点击右侧【显示】选项卡,勾选“在结构树中显示”下的所有选项。此举同样是在建模过程中方便查看各种元素。

下方的“轴系显示大小”则是指基准面的大小,调大一点可以方便选取。
大小为10 :

大小为30:

·PART 2 设置视图快捷键

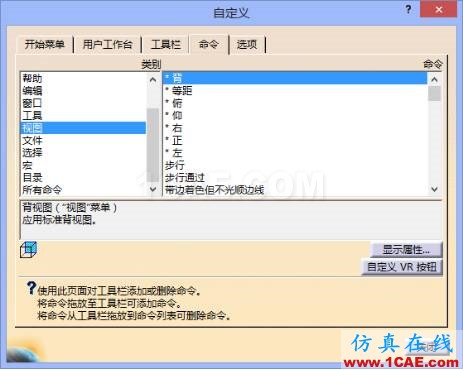

随便打开一个零件,点击上方菜单栏的【工具】→【自定义】,找到【命令】选项卡,在左边的“类别”找到“视图”。

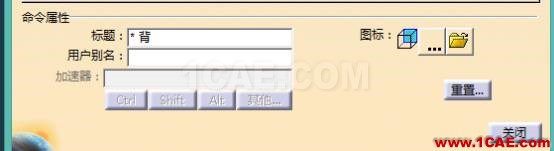

单击“显示属性”。

随便起个名字,其他不用管,点“确定”,工具栏就出来了。



接下来要给它添加命令,回到刚才的窗口,选择“添加命令”,把用到的视图都添加进去。

添加完成以后结果如图。


这时候我们回到【命令】选项卡,发现“加速器”处可以编辑了!如果还是灰色,请重启CATIA,打开刚才打开的零件,再看看是否可以编辑。如果还是不行,重启CATIA,不打开任何零件(其实CATIA本身就给你自动新建了一个零件),执行上边的步骤,直到可以编辑。

然后我们就可以根据SOLIDWORKS的习惯或者你个人的习惯来定义快捷键啦!

这就完了吗?还没有!此时你试试打开其他零件,按下刚才设置的快捷键,可能会没反应。这是因为新建的工具栏是临时的,取决于你是否打开这个零件。解决办法就是拖动到顶栏、底栏或者侧边栏,嫌碍眼的话可以用其他工具栏覆盖之:

视图快捷键设置教程到此结束。
