1.绝对坐标系
如图1.
2.用户坐标系

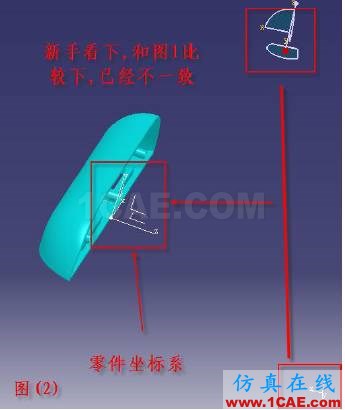

如图2
为什么要有用户坐标系(也就是零件坐标系)?
建模的需要.

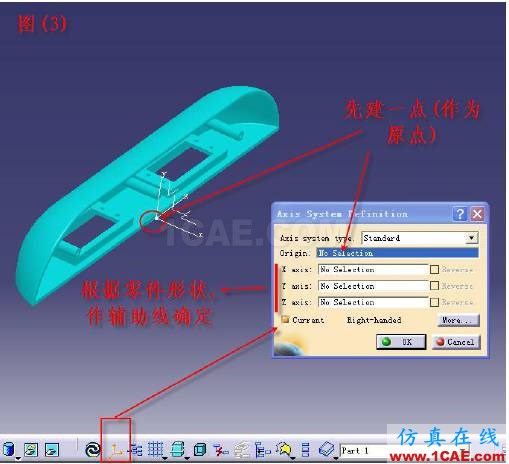

例如,一辆整车,很多零件,建模过程中只用一个整车坐标系是不实际的.所以在装配之前,需要自身的坐标系.然后再变换到整车坐标系中. 如何建立零件坐标系? 如图3.
建立新的坐标系--零件坐标系(可以有很多个,但是一定要方便你数模的建立,在逆向过程中,零件坐标系的建立要考虑不少因素的).
首先要有一点,作为零件坐标系的原点.X Y Z三个方向,可以作相应的辅助线来确定(逆向,要考虑些对称平面之类的).
零件坐标系建立完后,去参.
(To 新手,去参方法有三:1.右击,Isolate2.右击,选择paste special,点击对话框中的"as result";3.建立坐标系前,点中工具栏中的Create datum) 如何使用零件坐标系?

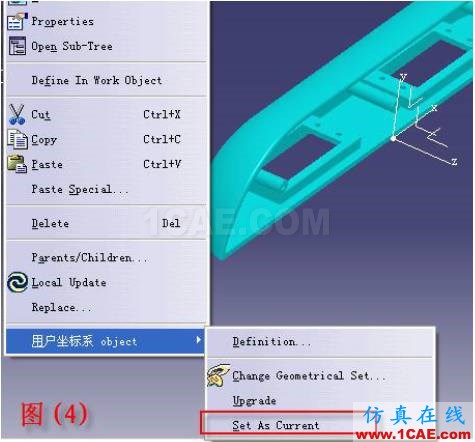

如图4.
激活它,作为当前坐标系就可以--右击,"set as current"(个人认为 不选为当前也可以,只要你建立数模的时候,只显示零件坐标系,所有数 据与它相关联就可以).一样的效果.
如何变换坐标系? 零部件在建立数模过程中没有采用整车坐标系,如何将零部件坐标系 转换为整车坐标系?
方法有二.
1.在非整车坐标系下的零件装配到整车相应的位置后, 方法一:用TOOLS中从产品生成CATPART把零件导出 方法二:新建一part,双击装配好的整车状态下的单一零件,选择partbody,复制到新建的part中(右击,选择paste special,点击对话框中的"as result") 则生成整车坐标系下的非参数模.
2.在零件数模中,导入整车坐标系. 用整车坐标系替代零件坐标系.
如图5.
这里就涉及到一个问题,如果你没有全参数建模,那么你刷新时候会暴错的,红红的一片^_^.那么如何处理?
那只有把你建的数模去参,留一个结果.(这带来一个问题,不方便修改,如果后期需要修改此零件呢?那就全参数建模吧.)
自己建立的坐标系都是用户坐标系。
可以建立多个坐标系,把其中一个设置为当前的坐标系,方便自己使用即可。
另外,即便自己做了多个用户坐标系,在数据导出时,只保留系统坐标系(世界坐标系)。
