CATIA常用模块及功能介绍

2016-12-02 by:CAE仿真在线来源:互联网

先来说上次留的问题,CATIA软件右上角的软件标题怎么自定义:

需要修改以下文件:

xxx\win_b64\resources\msgcatalog,这个目录里的CATIA.CATNls

或者你干脆直接在CATIA安装目录里搜这个文件也能搜到。

然后更改如下内容,保存即可。

试想一下,改成“

CATIA V5R18--小狼818定制版”这样的字眼,很炫酷有木有!

好啦回到本期主题!说是常用模块及功能介绍,其实列出来的都是小编接触或用过的一些功能模块。介绍的内容都是小编自己的理解,如果有不合理之处,还请各位小主及时指出!

Sketch草图

草图是建立三维模型的基础,有普通草图和定位草图之分。

草图一般是在平面上的封闭轮廓。

在规范的建模中,都会要求使用定位草图(即H、V轴,远点,支持面都由用户定义),并且要求在草图中全约束(尺寸和位置固定)。

Part Design实体

我们建立的零件最终都以实体特征的形式体现出来。

基础的实体都是草图经由Sketch-Based Features中的命令处理得到,如拉伸,旋转,扫略,混合等。还有一些实体由Surface-Based Features中的命令得到,如曲面加厚,封闭,剪切等方式得到。

上述命令生成的实体,通常需要用一些Dress-Up Features的命令进行处理,如倒角,拔模,抽壳等,以使零件更符合设计及工艺要求。

实体以Body为单位,不同Body直接可以通过布尔运算进行相加,移除,修剪等操作。

GSD创成式曲面设计

小编认为是CATIA软件比较强大的地方。有些复杂的结构,只依靠实体是无法建立的,这时候就需要借助曲面来完成。曲面中有大量复杂的点,线,面的创建,可以说将文章开头提到的12个字发挥的淋漓尽致!这部分,在后续的文章中会有大量的介绍,在这里就不多说了。

Drafting工程图

关于工程图这块,小编是这么理解的,各位看官您看是否合理:

传统的图纸,设计师需要丰富的经验和强大的三维空间想象能力,在头脑中构建模型,并转化为图纸上的轮廓,断面等信息。制造的师傅通过读取图纸,再将二维的信息转化为三维,并操纵车床、铣床等机床加工。

随着CAD/CAM技术的发展,图纸扮演的角色似乎也在发生着变化。如今的设计师可直接在计算机三维设计软件中建立直观的产品三维模型,甚至完成运动校核和强度分析。当三维模型数据传递到制造环节时,计算机可直接读取并通过数控、3D打印等方式完成零件或模具的加工。而这时的图纸,往往是在3D的基础上生成的,它更多的作用可能是为了表达配合关系,或是用于质量检测的参考,或是提供技术要求,或是在标题栏中记录零件的变化。

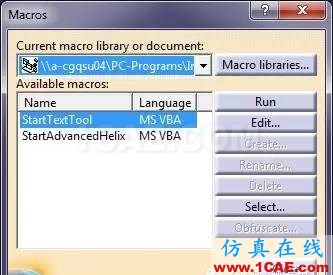

KWA知识工程
