DEFORM V10.2 冷镦挤2D成形分析

2017-01-13  by:CAE仿真在线  来源:互联网

原文出处【技术邻】,查看全文请戳:DEFORM V10.2 冷镦挤2D成形分析

几何模型:CAD DATE

工件材料:AISI-1045

温度:室温/环境温度 20℃

设备:液压机 恒定速度 50mm/s

摩擦:冷成形钢铁摩擦

行程:30mm

单位:SI

建模流程:2D




1)新建分析工艺,指定分析类型:点击新建,选择工艺类型,指定路径,命名工艺名称,进入前处理界面,指定分析类型












2)材料定义




定义工件属性为塑性材料,工件初始温度默认为20℃,材料为AISI-1045。




对于模具基本情况设定,一般模具看成刚性体,不考虑传热或模具弹性变形即不需要定义模具材料,一旦要考虑传热或模具弹性变形,需要给定模具材料。

通过加减控制模具数量。逐个定义模具基本属性。在这里考虑模具传热,给定模具材料为AISI-H-13。









3)几何模型导入,属性添加:



通过Geometry,点击import geometry,选中对应格式文件,打开即导入,导入后可对模型进行检查。同样的方法将模具导入。

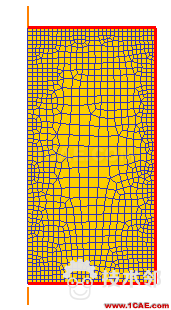

4)网格划分



输入网格总数,点击Generate mesh,即完成网格的创建。同样的方法,可以对模具进行网格划分。



5)运动设置


上模为主动模具,选择液压机,运动方向设置-Y方向,运动速度恒定为50mm/s。



6)边界条件


因2D模型为轴对称模型,考虑传热需要设置热交换边。一般冷成形可不考虑温度变化。温度对冷成形的影响可以忽略。

需要定义与环境的换热系数,环境温度。



选择边界,点击





添加。同样的方法设置工件传热边界。




7)属性设置,接触边界定义



属性设置时可设置体积补偿,避免有限元计算和网格划分的时候,体积损失。定义传热属性。若需要定义其它方面的属性。



点击




,设置相互关系












编辑设置完成之后,可讲关系添加给其它几何体。接触点呈高亮显示。

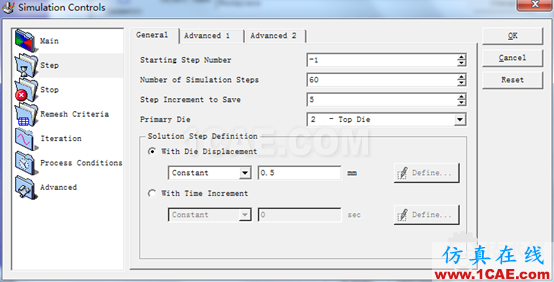

8)模拟控制


步数设置:网格最小尺寸约1.5mm,取三分之一为每步行程,总行程为30mm,总步数为30/0.5=60步,每5步保存一步。



9)数据检查


点击




进入数据检查界面,点击check进行数据检查,查看提示信息,遇到红色感叹信息,表明有原则性错误,不能生成数据,需根据提示进行模型修改。其它提示信息示情况而定。点击Generate生成数据。保存生成key文件。退出程序。






10)提交计算与后处理


点击快捷图标



提交计算。等待计算完成,进入后处理结果窗口。



2D结果可以3D显示。切换快捷键






原文出处【技术邻】


开放分享:优质有限元技术文章,助你自学成才
