【优化】Isight界面介绍之运行门户

2016-10-24 by:CAE仿真在线来源:互联网

上一期介绍了Isight的设计门户【Design Gateway】这一期我们来介绍运行门户【Runtime gateway】。

2. Isight运行门户【Runtime Gateway】

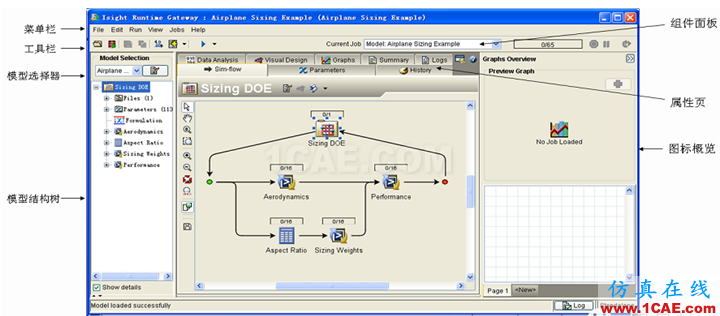

Isight的运行门户【Runtime Gateway】的界面如图2.1所示。

图
2.1 【Runtime Gateway】界面

这个界面与【Design Gateway】不同,在这个界面,用户可以监控模型运行的进度及查看结果,但是不可以更改模型的结构及编辑一些执行组件。此外,用户还可以创建图表,浏览参数信息,创建近似模型,进行数据结果分析及重新提交模型运行。下面是【Runtime Gateway】一些主要特征的说明:

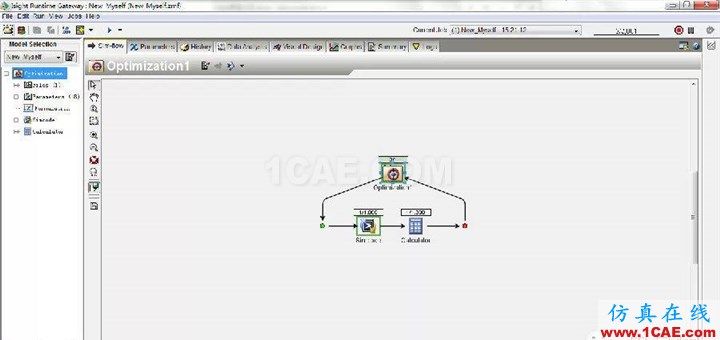

1) 【Sim-flow】仿真流程监控面板。此面板允许用户监控流程计算进度,并且可以在此面板对驱动组件进行编辑,如图2.2所示。

图2.2 【Sim-flow】仿真流程监控面板

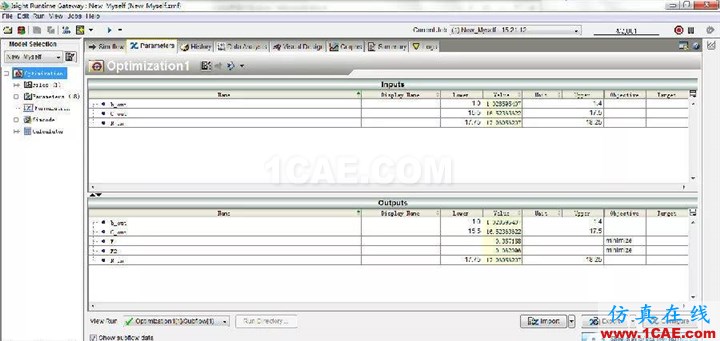

2) 【Parameters】参数面板。此面板允许用户查看工作流中各参数对应的数值、设置以及计算输出结果,如图2.3所示。

图2.3 【Parameters】参数面板

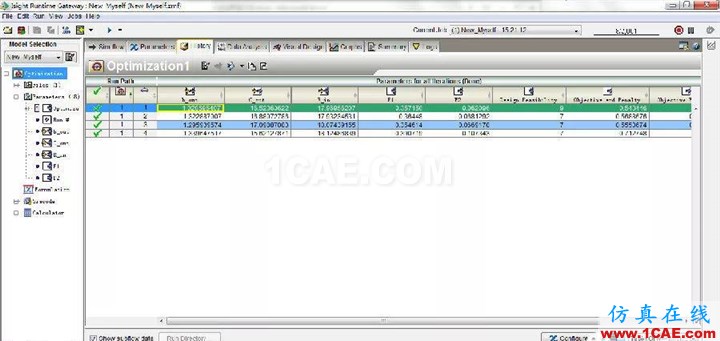

3) 【History】历史面板。此面板允许用户查看工作流中各个组件的结果信息,如图2.4所示,参数列表中绿色背景表示为当前最优解,蓝色背景表示为pareto解集,红色背景表示不符合约束的解。

图2.4 【History】历史面板

4) 【Graphs】图像和【Data Analysis】数据分析面板。此两面板允许用户对运行结果创建一些图和表,或运用其它的后处理工具查看结果信息如图2.5和2.6所示。

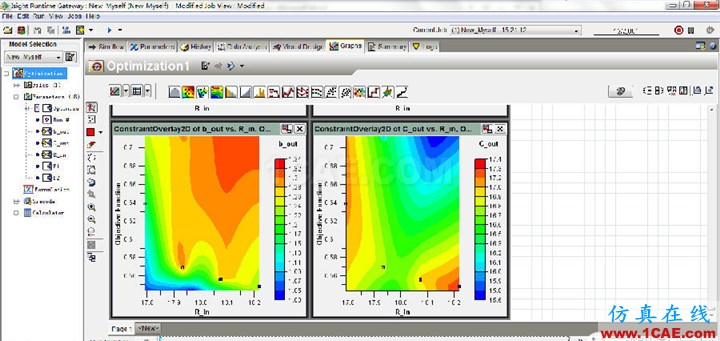

图2.5 【Graphs】图像分析面板

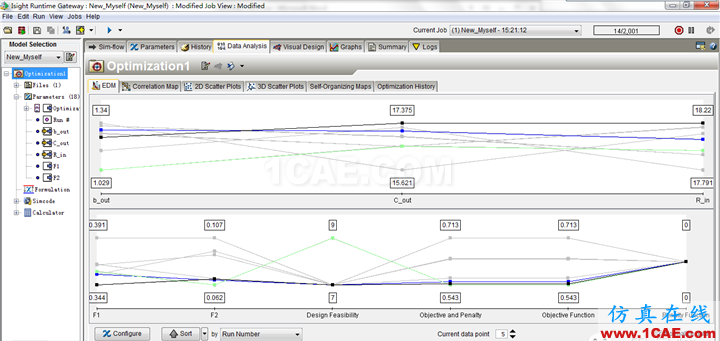

图2.6 【Data Analysis】数据分析面板

5) 【Visual Design】可视化设计面板。此面板允许用户利用计算结果创建或浏览近似模型,如图2.7所示。

图2.7 【Visual Design】可视化设计面板

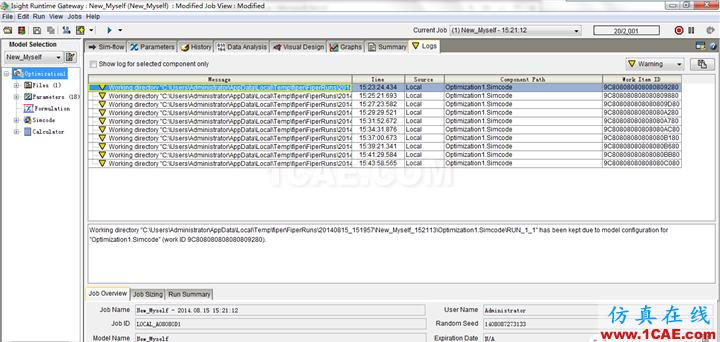

6) 【Logs】日志面板。此面板提供一些模型执行的信息,包括错误、警告、系统错误等等。通过此面板用户可以方便的对错误进行定位,利于模型的成功调试,如图2.8所示。

图2.8 【Logs】日志面板

7) 【Run】执行菜单。此菜单允许用户直接在【Runtime Gateway】再一次提交仿真模型计算,而不必返回到【Design Gateway】。

8) 在运行门户【Runtime Gateway】保存的文件是Isight运行得到的数据文件,可以查看运行过程生成的各种数据,保存的文件格式为.zrf。
