【优化】Isight专业组件集成之Ansys

2016-10-24 by:CAE仿真在线来源:互联网

Ansys组件

Ansys组件容许Isight与ANSYS软件交互。

关于Ansys组件

Ansys组件容许Isight与ANSYS进行数据交换,以及运行ANSYS仿真模拟。Ansys组件是一个应用组件,创建了一个与ANSYS的接口。该组件读取输入与输出文件,并生成输入与输出文件。组件可以修改引用的命令文件,改变元素的属性、负载和材料属性。该组件可以提取ANSYS软件输出文件中的质量属性、位移、压力、应力以及固有频率。通过在Isight参数列表中选择,可以将输入和输出参数映射到Isight。可以使用Isight流程组件(如DOE或Optimization)来探索设计空间和优化模型。

下图显示了Ansys组件编辑页面:

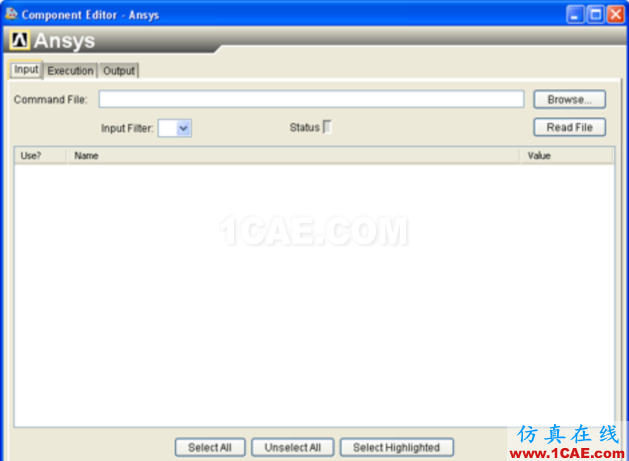

图1. Ansys组件编辑界面

该组件可以扫描ANSYS的输入和输出文件,配置文件控制关键字和相关数据行。如果一个特定的配置文件不支持关键字或数据项,我们可以对其进行修改。

开始Ansys组件编辑器,双击Ansys组件图标,当完成Ansys组件编辑器配置后,点击OK关闭编辑器。

Ansys支持的版本

Ansys组件支持ANSYS Mechanical 11和12版本。

前提条件

必须满足前提条件才能运行Ansys组件。在使用Ansys组件之前,必须执行以下操作:1. 必须在计算机上安装了ANSYS软件;2. ANSYS配置文件必须出现在执行选项卡上指定的位置,否则,该组件将提醒你使用默认设置。

配置Ansys组件

你可以选择输入和输出参数,设置执行选项,并查看信息组件。

一、选择输入文件和参数

你可以选择你想要在Isight模型中使用的Ansys输入文件和参数。

1. 双击Ansys组件图标

将出现Ansys Component Editor面板。

2. 从Ansys Component Editor面板,单击选择Input标签。

3. 单击Browse。

4. 导航到你想要使用的ANSYS输入文件,并单击Open,Ansys组件支持.lgw, .inp, 以及.dat格式的文件。

5. 单击Read File,Status栏显示了文件加载过程。

注:如果在指定位置不存在Ansys配置文件,将弹出Ansys Config Warning对话框,如果想要组件使用默认设置,单击OK按钮。

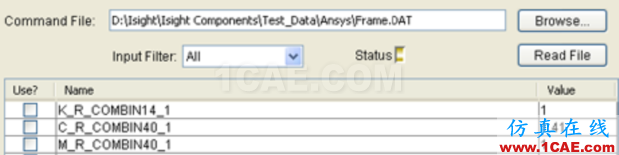

图2. 输入标签的输入参数

6. 可以使用输入参数过滤器过滤参数列表,如果参数列表过大,建议使用这一功能。

7. 通过下列方式在Isight模型中选择你想要使用的参数:

选项	描述
Click the Check box	选择一个独立的参数
Select All	选择所有参数
Unselect All	清除所有被选择的参数
Select Highlighted	选择高亮显示的参数

以上操作使得所选参数添加到Isight,参数被映射到Ansys组件,并且使得相应的Isight模型使用该参数。

注:不能在组件编辑器编辑组件的参数名称和数值。

8. 点击OK关闭编辑页面,并返回到Design Gateway。

设置执行选项

你可以通过此项设置控制的执行选项包括Ansys命令行,组件超时,以及是否在继续之前等待输出文件。指定的配置文件也可以在该选项卡中,以及在解析输入文件时如何处理支持输入文件。

1. 双击Ansys组件图标,将弹出Ansys Component Editor页面。

2. 从Ansys Component Editor页面,单击Execution面板。

3. 配置Runtime Options如下:

a) 定义命令行。

默认的命令行是:ansys100.exe -p ane3fl –b。例如""C:\ANSYS Inc\v100\ANSYS\bin\intel\ ansys100.exe" -p ane3fl -b" -j Frame -i Frame.DAT -o Frame.OUT,这里的C:\ANSYS Inc\v100\ANSYS\bin\intel\ ansys100.exe是Ansys的可执行文件路径,Frame是工作名称,Frame.DAT是输入文件,Frame.OUT是输出文件。单击Browse可以指定一个不同的命令行。

b) 在Time Out输入一个值(以秒为单位)来指定多长时间之内运行未执行完成则判定为执行失败。默认值为300秒

c) 如果你想要组件等待指定的时间之后ANSYS输出文件才可用,那么选择Wait for output file,如果组件在一个复杂庞大的系统中,并且需要排队的时候,选择这个选项。

在Max Wait输入组件等待输出文件的可用时间。在Additional Wait输入可用的输出文件完成分配的额外时间。默认的Max Wait是0秒,默认的Additional Wait是30秒。

4.如下方式配置Designtime Option:

a) 特定的配置文件

Ansys配置文件允许组件从ANSYS输入和输出文件提取组件的配置参数。Ansys配置文件的默认路径是<Isight installation directory>\ intel_a\reffiles\SMAFIPconfig\Ansys\NCConfig.txt。单击Browse定位一个不同的配置文件。

b) 如下选择Supporting Input Options:

选项	描述
Prompt before parsing supporting input file	当发现输入文件后,准确的解析
Parse all supporting input files	解析所有支持的输入文件
Do not parse supporting input files	不支持输入文件解析

注:所有涉及到的文件必须存在于相同的目录中,并且必须支持输入命令使用相对路径。

例如:/INCLUDE, 'fan', 'igs' 是被支持的

/INCLUDE, 'C:\Testcases\ray\fan', 'igs' 是不被支持的

IGESIN, 'fan', 'igs' 是被支持的

IGESIN, 'C:\Testcases\ray\fan', 'igs' 是不被支持的

*TREAD, TABLE, 'fan', 'igs' 是被支持的

*TREAD, TABLE, ' C:\Testcases\ray\fan', 'igs' 是不被支持的

5. 单击OK保存设置,并返回Design Gateway

选择输出文件和参数

可以选择Isight模型想要使用的ANSYS的输出文件,输出文件路径基于输入文件路径自动配置。

1. 双击Ansys组件图标,将弹出Ansys Component Editor面板。

2. 从Ansys Component Editor面板选择Output标签。

3. 单击Browse。

4. 导航到想要使用的ANSYS输出文件,并单击Open。

5. 如果想要删除现有的输出文件,单击Remove File。

6. 单击Read File,状态栏将显示文件加载过程。

注:如果Ansys配置文件不存在于指定位置,则会弹出Ansys配置警告对话框,如果想要组件使用默认设置,单击OK。

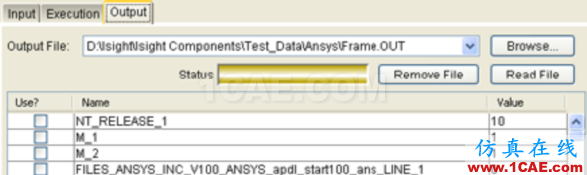

图3. Output选项卡的输出参数

7. 通过下列方式,选择想要在Isight模型中使用的参数:

选项	描述
Click the check box	选择一个单独的参数
Select All	选择所有的参数
Unselect All	清除选择的参数
Select Highlighted	选择高亮显示的参数
