Isight软件Script脚本组件

2016-10-24 by:CAE仿真在线来源:互联网

Isight提供了Java和Jython脚本的嵌入接口,可用于操作文件系统、定制复杂的逻辑和数据处理等。

下面以数组求和并显示来说明Script脚本的使用,其中输入参数为一个长度为10的实型数组:array,输出参数为求和所得值:total。使用Script脚本组件的步骤如下:

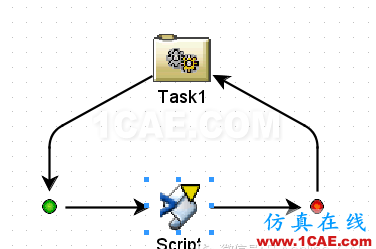

(1)新建一个空的任务Task,将Script组件拖动到Task的工作流中,如图1所示。

图 1 Script工作流

(2)双击Script组件,弹出Script Component Editor编辑界面,将语言Language选择为Dynamic Java。

(3)单击“添加参数”按钮

,在弹出的Add Parameter对话框中创建名为array的数组:

图 2 “参数创建”对话框

(4)创建名为i的输入变量(Scalar,Integer,Input),创建名为total的输出变量(Scalar,Real,Output)。

(5)在Script编辑器中键入如下Java代码: for(i=0;i<array.length;i++){ total+=array[i]; }

jobLog.logInfo(“Thetotal is”+total);

图 3 Script代码编辑界面

提示:在脚本中每个变量都必须预先定义声明,然后通过

按钮将变量添加到脚本中(绿色显示),否则单击Test Script按钮检查脚本时是不会通过的。

(6)单击Test Script按钮检查脚本是否合法,单击OK按钮退出编辑器。

(7)保存文件,在DesignGateway中右击Script组件,在弹出的快捷菜单中选择RunàRun Component(Script)选项。

(8)运行结束后,进入RuntimeGateway主界面,单击Script组件,选择Parameters属性页,可查看Input参数和Output参数结果值。

图 4 Script运行界面
