工业设计手绘常用工具详解.1个视频告诉你[手绘干货]

2017-03-24 by:CAE仿真在线来源:互联网

罗斯基对手绘工具详细讲解视频

不同工具用在不同地方

不同工具画不一样的线条

不同工具绘不一样的颜色

...

● ● ●

津美优设学院罗斯基对绘图工具的运用讲解

绘图工具是每个设计师在设计手绘时的必备用具,罗斯基认为绘图工具应该是我们身边随处可见,在文具店随处买得到的,这样可以随时学以致用,而不是讲一大堆的专业工具,结果国内很少见甚至买不到,在这里罗斯基总结出几种最常用的绘图工具,并且在各大文具店都随处可见的工具,方便大家作为参考,学以致用。

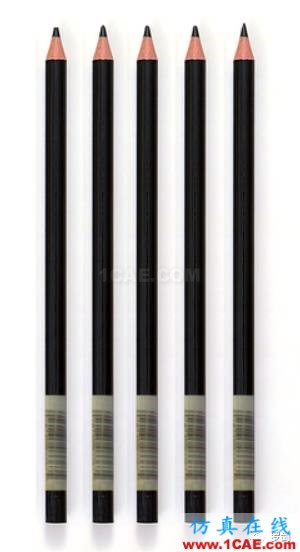

1碳铅笔

一般用的这种碳铅笔,笔头较软,在纸面绘制的线条会比较的敦厚,而且可以由浅入深慢慢的加深层次,使得产品表现效果中的层次变化丰富细腻,想用碳铅笔画线搞的同学,刚画时一定要下笔轻,不然重了即便是有橡皮擦拭后依然会在纸面上留下痕迹,因为笔芯的制作材料是碳材料,碳铅笔的纸面附着力较强,碳铅笔画出的效果黑色比较实,在灯光照射下不会出现反射的现象,效果浓黑,并且清晰。

不过罗斯基在以前给同学讲课的时候,批阅学生们的作业时,经常会发现画图时手腕压住画面,让纸面的空白处出现碳铅的痕迹,显得画面比较脏,所以用碳铅笔画产品效果图时,一开始的时候,就要思考好产品在画面中的摆放位置,按照手不压住已画好的产品顺序来画,或者在画的时候,手腕底下垫一张白纸。

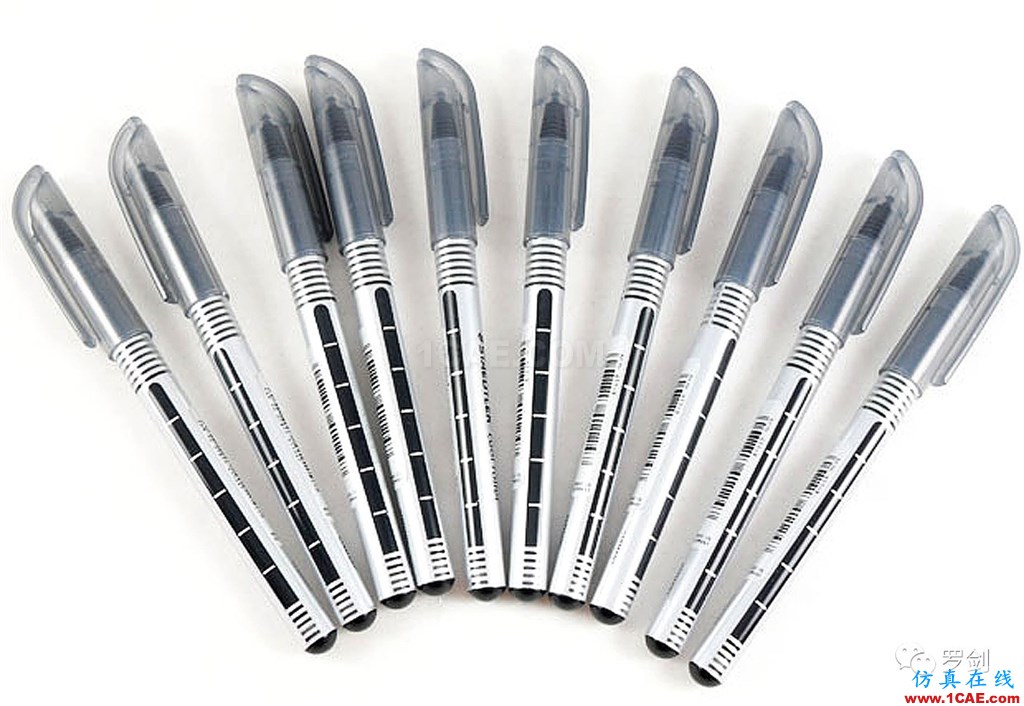

2水笔

水笔是除了碳铅笔以外,画产品线稿时运用频率最多的一种笔,水笔的特性是画出来的线条流畅性好,线条清晰,且可以塑造线稿精细的细节部分,不用担心在画图的过程中,像碳铅笔一样经常削笔。

但是水笔的不足之处就是,水笔不具有可修改性,每一笔画上去了都不能再返回上一笔,这就要求设计师要先想好再下笔,做到意识始终是走在运笔之前,另外,用水笔画图的时候,相比较碳铅笔不容易画出丰富的调子,不会像碳铅笔一样逐步加深层次,水笔只能一次到位,这就要求设计师要提炼出产品效果的调子,极简的概括,归纳塑造产品的层次变化。

因为水笔的不可修改性,产品效果表现的层次归纳性,所以使得水笔的特点就是干脆利落,下笔利索,适合不同直面,曲面的效果表现。

罗斯基一般都是用德国的施德楼STAEDTLER这个牌子的水笔,在国内文具店都有。

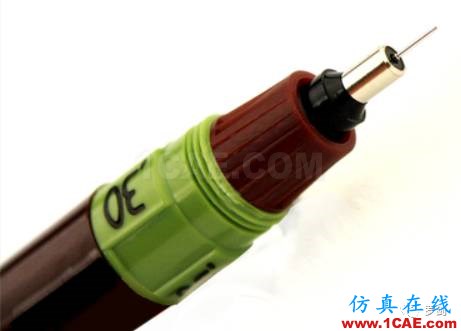

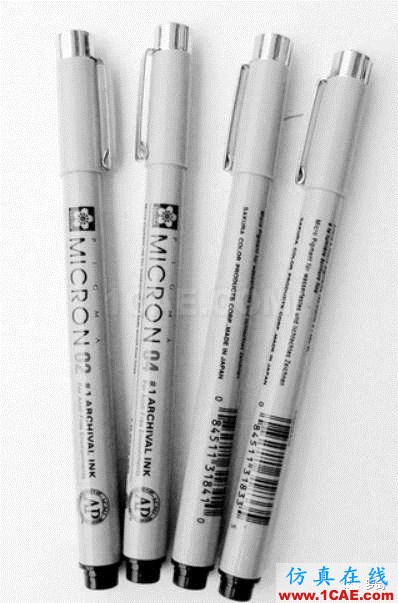

3针管笔

针管笔其实就是绘图墨水笔,针管笔的笔头有多种选择,笔头粗细不等,最细有针管管径0.1mm的,较粗一点的也有针管管径1.2mm的,甚至也有针管管径2.0mm的。可以应对产品中各种粗细线条的绘制。绘制出的线条均匀一致,线条宽度相同,我有时候会使用针管笔进行产品极细微细节的刻画。用针管笔画图时,针管笔身应尽量保持与纸面垂直,以保证画出粗细均匀一致,在纸面上画图下笔时,不宜在纸面停留时间过长。作图顺序应依照先上后下、先左后右、先直后曲、先细后粗的原则。

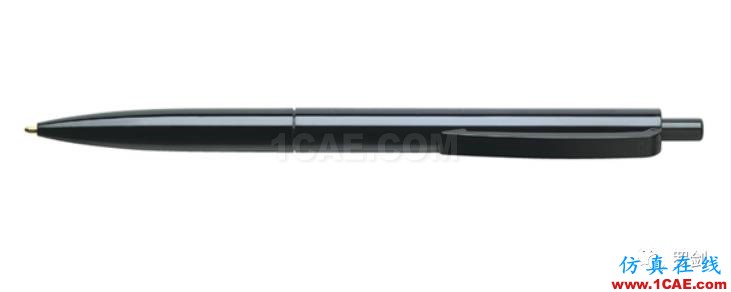

5圆珠笔

圆珠笔是一种比较特殊的笔型,罗斯基以前绘制产品效果图时,用过的圆珠笔主要颜色有两种,一种是蓝色,一种是黑色,用圆珠笔绘制效果图的时候,会感觉笔触比较圆滚,润滑,线条比较流畅,罗斯基个人感觉圆珠笔介于水笔与碳铅笔之间,只要掌握好手握笔的力度,可以像碳铅笔一样由浅入深的画调子,但是一旦画到纸面上就像水笔一样不宜修改。所以在下笔之前也要提前想好产品绘制的思路,把握住绘制的进程。

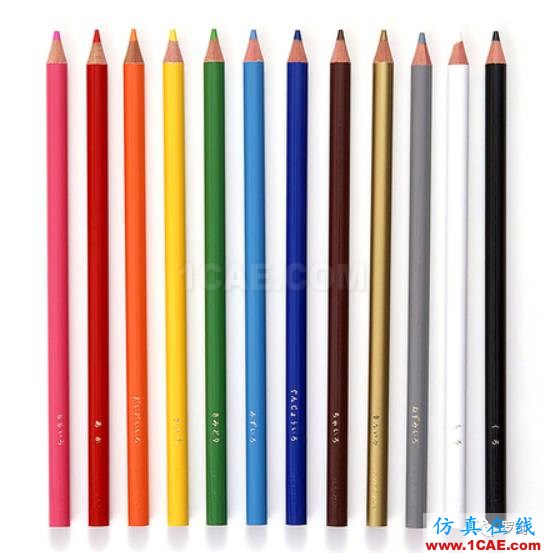

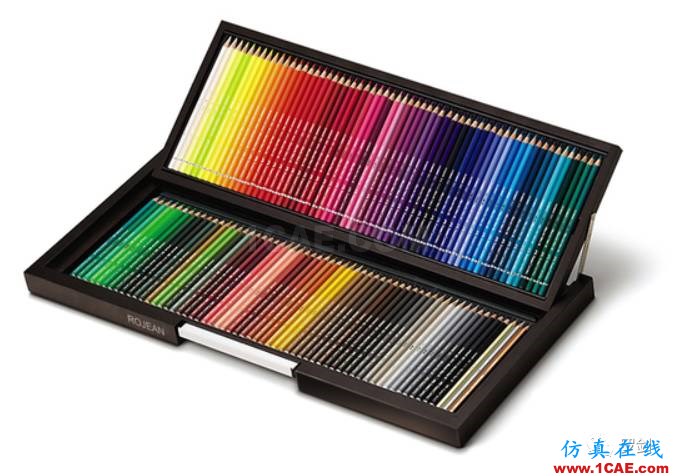

6彩铅

罗斯基在实际设计过程中,就效果图表达这一阶段,用到彩铅在产品效果图表现当中,现在的主要用途是勾线,比如产品的分模线,分件线,产品当中的凹槽,美工槽,等等,这些细节的高光线效果都是通过白色彩铅进行绘制,不要小看这些高光线的绘制,可以起到丰富产品细节的效果,另外产品设计中有玻璃材质,浅色塑料材质的表现等,在反光部分也要用到白色彩铅,可见彩铅的重要性。

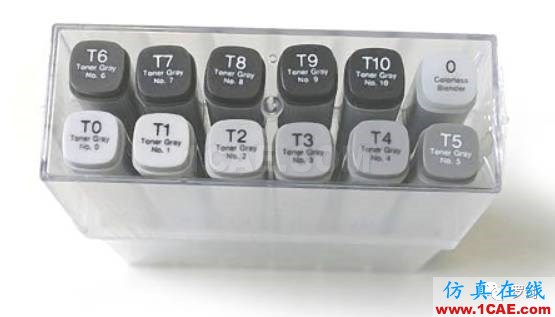

7马克笔

罗斯基告诉大家当产品线稿绘制好以后,用马克笔进行上色,马克笔属于干湿类绘图工具,携带方便,上色后速干,实用性很高,使用简便,适合设计前期阶段的快速表现,同时也适合提案阶段的效果图表现等。马克笔大致分为三种类型,水性马克笔,油性马克笔,酒精性马克笔。

水性马克笔,罗斯基在高中学习工业设计专业,在绘制产品效果图时,用的就是水性马克笔,水性马克笔的浸透性相对其他种类的马克笔弱一些,在绘图上色的时候,笔触感会比较强烈,笔头分四角粗头和尖头两种,分别适合大面积上色以及局部上色。

油性马克笔,用油性马克笔绘图时,对纸面有浸透性,容易渗透纸面。所以用到油性马克笔时,对纸张也有一定的要求,另外油性马克笔的附着力也比较强,适合初学者练习时使用。

酒精性马克笔,酒精性马克笔有我们熟悉的COPIC马克笔,特点是透明性较好,笔触与笔触的叠加比较柔和,颜色混合的比较好,色块均匀,COPIC马克笔总共有214色,按照颜色搭配系列,有36色一套,72色一套,144一套等。

在选择马克笔的时候要注意哪些事项:因为马克笔颜料溶剂具有一定的挥发性,所以在选择马克笔的时候,一定要看马克笔的笔盖是否盖的紧,笔杆与笔头部分的接合是否紧凑,这一点也是很重要的。

在平时工作期间,根据不同的情况,不同的需要,选择不同色系,颜色的马克笔,但是罗斯基发觉很少有人关注马克笔的笔头材料,其实马克笔头的材料直接影响马克笔笔头的软硬,通常情况下,马克笔笔头由纤维材料或者亚克力材料制成,纤维材料笔头弹性较好,用这种笔头上色时手感较好,上色的层次也可以一遍一遍的慢慢丰富,但是如果用力过度,时间用久了,容易产生变形。亚克力笔头比较硬,不易变形,笔头耐磨,画出来的色块比较有体块感。在选择绘图工具马克笔时,也许一个小小的细节就能产生大不一样的效果,所以这些细节都要注意。

8色粉

色粉的特点是颗粒细,色彩较为柔和,层次变化丰富,适合产品效果表现当中,中间色微妙变化的表现,罗斯基觉得色粉就相当于photoshop软件里面的柔性喷笔效果,在产品效果图表现尤其是汽车效果图表现中经常用来表现大曲面的效果,使用方式是:用刀片在指定的位置,刮出色粉笔上(也可称色粉棒)的粉末,然后用餐巾纸或者棉片在产品效果图中需要色粉的位置进行均匀的涂抹上色。
