【干货分享】ANSYS 低频软件常见问题解答-第三季

2016-10-28  by:CAE仿真在线  来源:互联网

ANSYS中国几十位工程师根据十几年的工程仿真实践经验,走访了国内众多科研机构,行业精英研发企业,呕心沥血总结了《ANSYS软件常见问题与解答》,涉及结构、流体、热分析、高频、低频、系统与嵌入式软件。此系列涵盖工程仿真应用中遇到的各种问题:包括具体操作步骤、ANSYS软件最新版本的新功能、各种简单高效的设计步骤。欲希望定期收到ANSYS软件的常见问题解答,可以长按文章最后的二微码扫描关注ANSYS 微信即可。欲查看往期ANSYS软件常见问题解答,可以1.1、长按文章末尾二维码,关注 ANSYS 微信。1.2、进入到ANSYS 菜单栏,点击“资料精选”--“应用案例”。

1如何对磁滞材料建模方法一

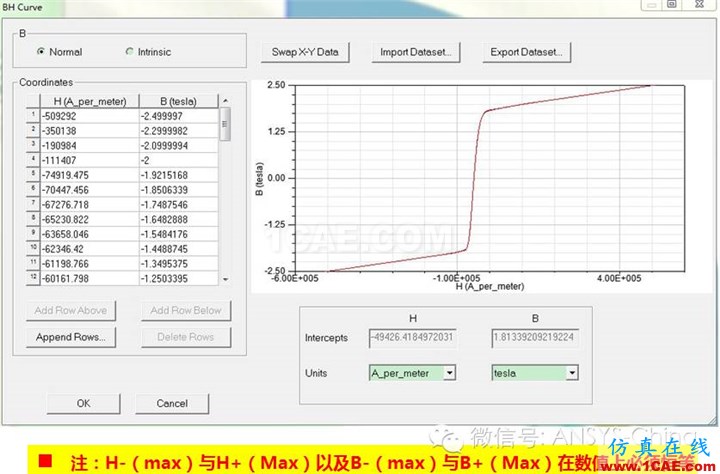

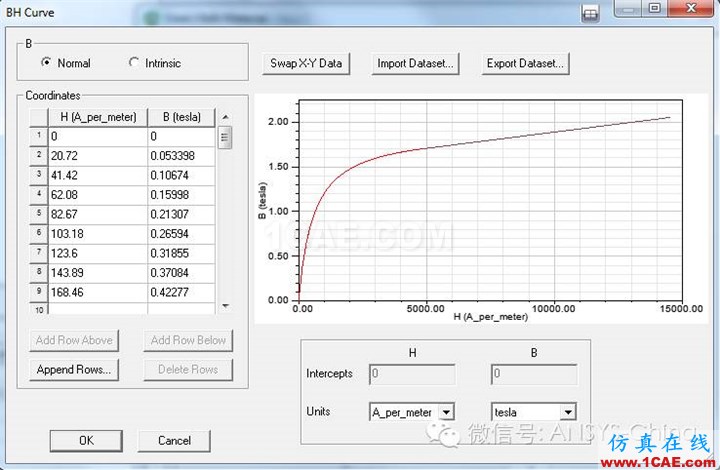

★步骤一:输入材料的起始磁化曲线

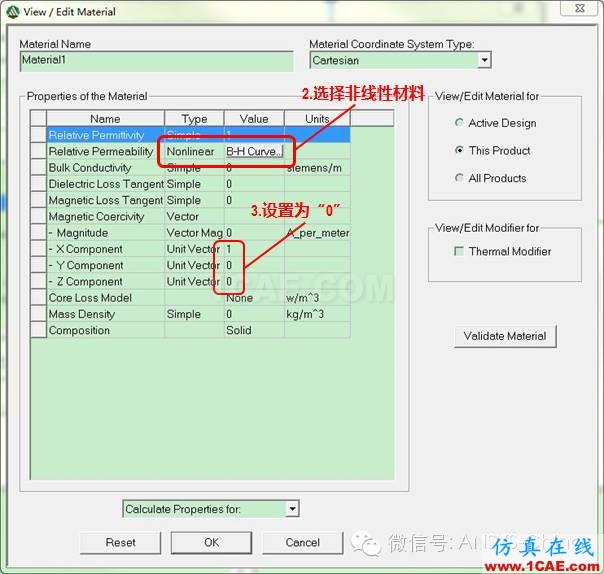

★步骤二:设置材料磁化属性

★步骤三:添加材料的磁化曲线

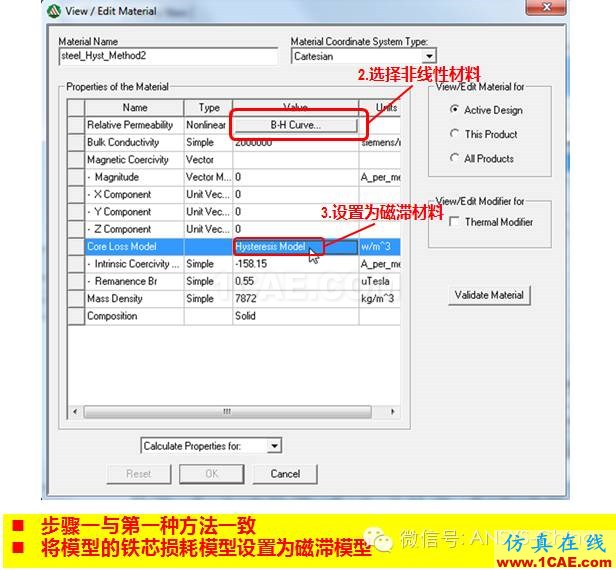

方法二

★步骤一:输入模型的初始退磁曲线

★步骤二:添加模型的退磁曲线

2

如何Maxwell中把自定义材料生成库文件?Maxwell中可以自定义材料,并生成库文件后可以供其它用户使用。

打开Maxwell界面,点击菜单Tools>Edit Configured Libraries>Materials,再点击选项Add Material

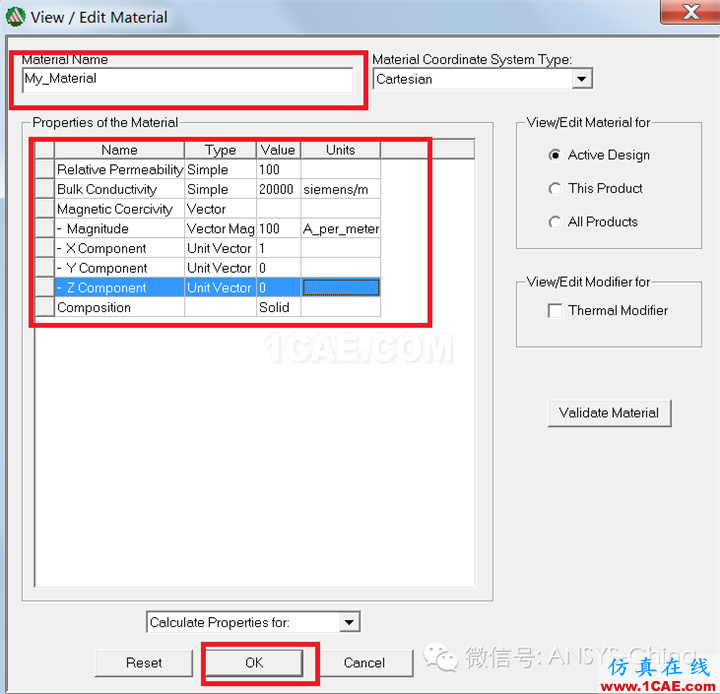

填写自定义材料名字,并输入材料参数,点击ok

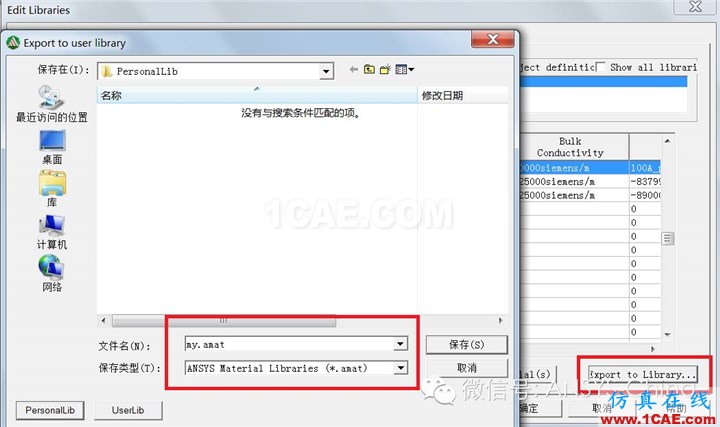

点击Export to Library,选择存储位置,并制定材料库名称,点击保存,生成材料库文件。

3

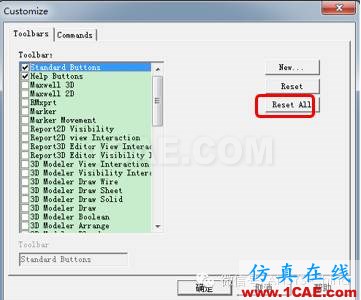

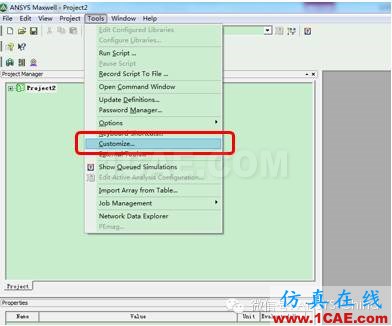

如何恢复快捷按钮显示顺序?在菜单栏Tools>Customize

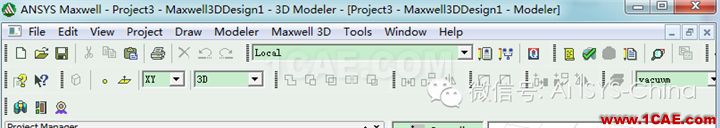

在弹出窗口中,点击 Reset All,快捷按钮显示恢复成默认方式

4Maxwell中如何定义硅钢片的叠压系数值?问题描述:电机或者变压器磁性材料中,硅钢片一般由薄片叠压而成,此叠压系数在Maxwell如何定义和计算?解决办法:

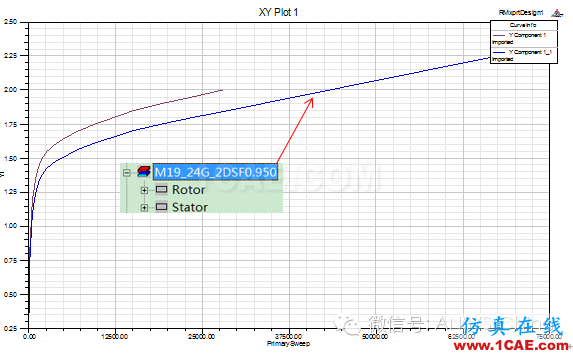

1、RMxprt一键有限元自动折算叠压系数到材料B-H曲线B值中;

2、手动定义/设置叠压系数

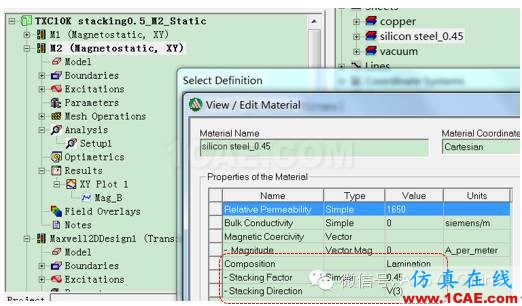

★步骤:正常定义材料的B-H曲线在材料定义窗口,选择Composition->LaminationStacking Factor 填入0~1的系数选择低压方向:Stacking Direction V(3) (说明:Cartesian坐标系下,V(1~3)分别代表X Y Z方向;)

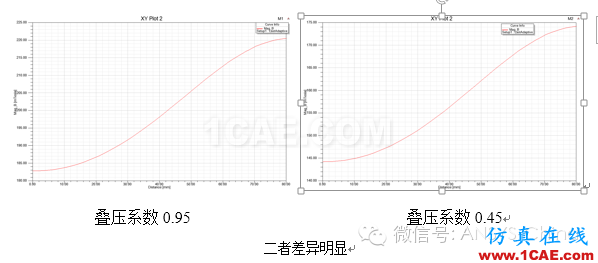

查看结果:

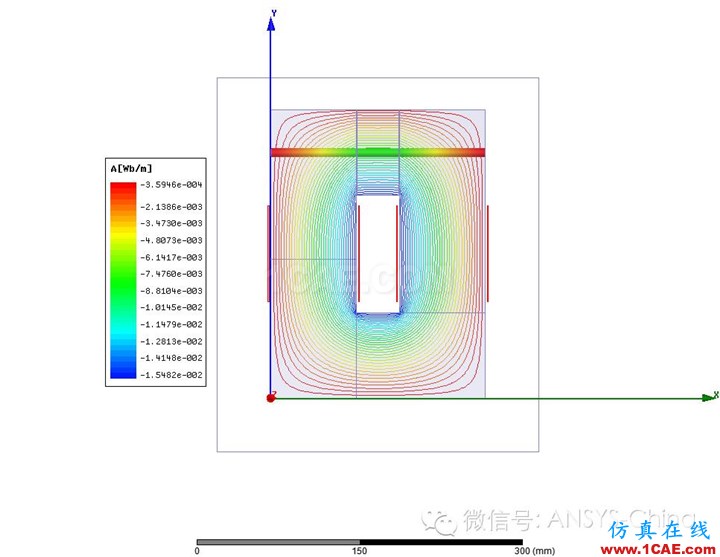

采用相同的安匝数电流激励条件下

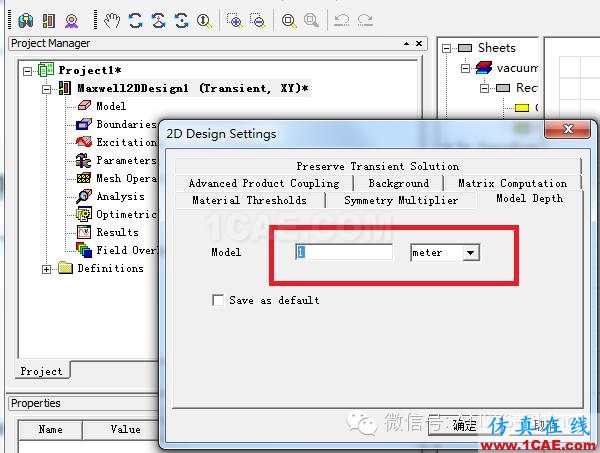

如何在Maxwell2D瞬态场仿真中设置模型的深度?问题描述:Maxwell2D瞬态场仿真器Transient在XY坐标系中如何设置模型深度?解决办法:★步骤:点击菜单 Maxwell2D> Design Settings在弹出的窗口2D Design Settings中,选择Model Depth标签在如下图红色框里填入模型实际在Z方向的深度
