Ansoft Maxwell与ANSYS集成联合仿真【转发】

2017-02-22 by:CAE仿真在线来源:互联网

Maxwell 软件是Ansoft公司仿真软件系列中的电磁场分析模块。早在08年ANSYS公司就收购了Ansoft,但出于某些原因在ANSYS安装包中并没包含Maxwell。所以Maxwell软件需要我们单独安装。如果要做关于电磁场和其他物理场的耦合仿真,那还得将Maxwell软件集成到ANSYS WB中去,下面简单介绍集成方法。

根据Maxwell帮助文档可知,将Maxwell集成到ANSYS WB中有两种方法。

安装Maxwell过程中集成。在Maxwell安装过程中会自动提示你是否选择集成到ANSYS中去。点YES 搞定。
安装Maxwell后集成。这时可以在Maxwell开始菜单文件夹下有一个修改集成入口。

注意:经常出现集成不了的情况,基本都是版本不匹配原因导致的。

在Maxwell16.0的帮助文档中只提到了集成到ANSYS14.5中。笔者最初使用的是ANSYS16.0,发现不能集成Maxwell,于是卸掉16.0从新安装了14.5,按照方法1才完成集成安装。并发现同时安装两个版本16.0和14.5也不能集成。希望望ANSYS的软件集成能有点改进好不好,真是麻烦。

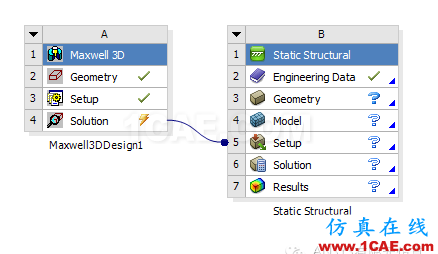

集成好后,在Workbench tool box就会有Maxwell2D、Maxwell3D模块。多物理场耦合流程图如下图所示:

Ansoft Maxwell与ANSYS集成联合仿真【转发】Maxwell分析图片1

用户可以在 Workbench中启动 Maxwell,并新建分析项目;也可以在Workbench导入已有的Maxwell文件。选择 Workbench 菜单 File > Import将默认的文件类型改为 Maxwell Project File (*.mxwl) 浏览到 Maxwell 文件保存的路径选择文件并打开。
