如何实现磁钢梯形充磁及Maxwell仿真任务排队设置

问题描述:实际工程案例中往往会遇到非常规的磁钢充磁方向,本案例中以梯形充磁为例,演示自定义磁钢充磁方向的操作方法。

解决办法:

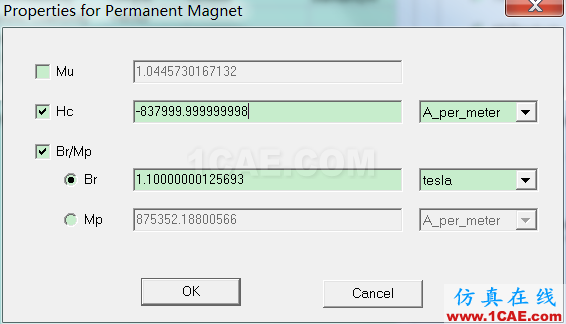

第一步:正常定义剩磁和矫顽力

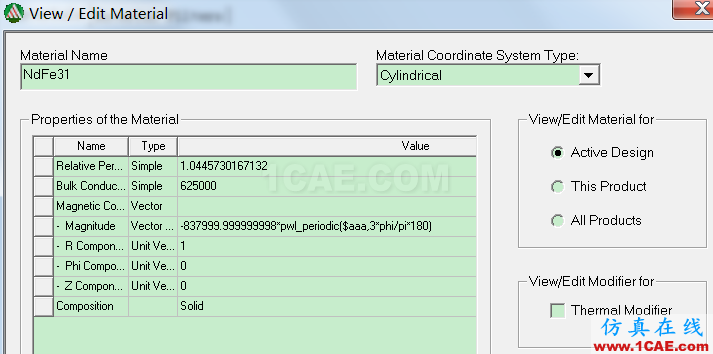

第二步:用一个pwl函数,改变方向定义:

-837999.998*pwl_periodic($aaa,3*phi/pi*180)

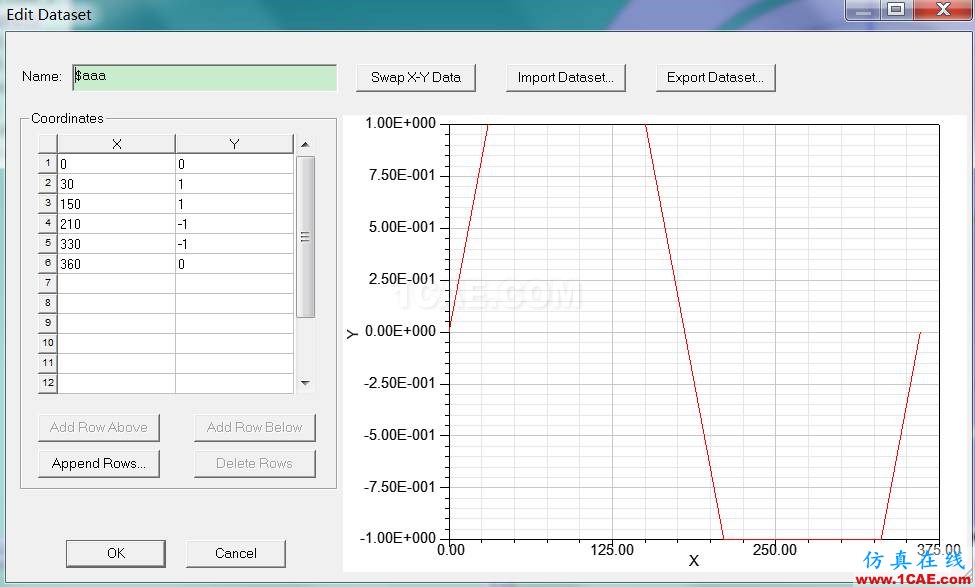

其中,dataset的定义为:

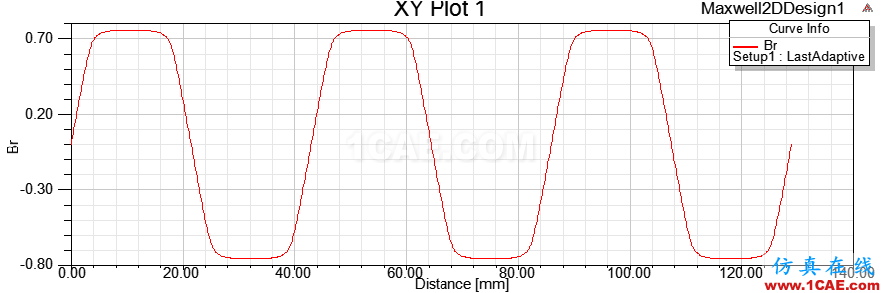

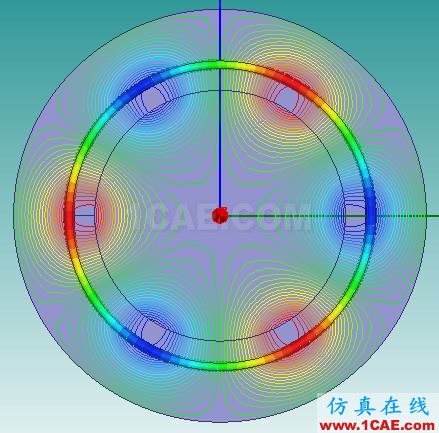

第三步,充磁设置完成,正常计算。观察效果:

问题描述:很多企业购买了1个task的Maxwell之后,在多人同时使用软件时受到瞬态场求解器不够用的困扰。在Maxwell软件内可以设置仿真任务排队,一个仿真任务结束之后,自动开始下一个。

解决办法:分两步

步骤一:激活仿真任务排队

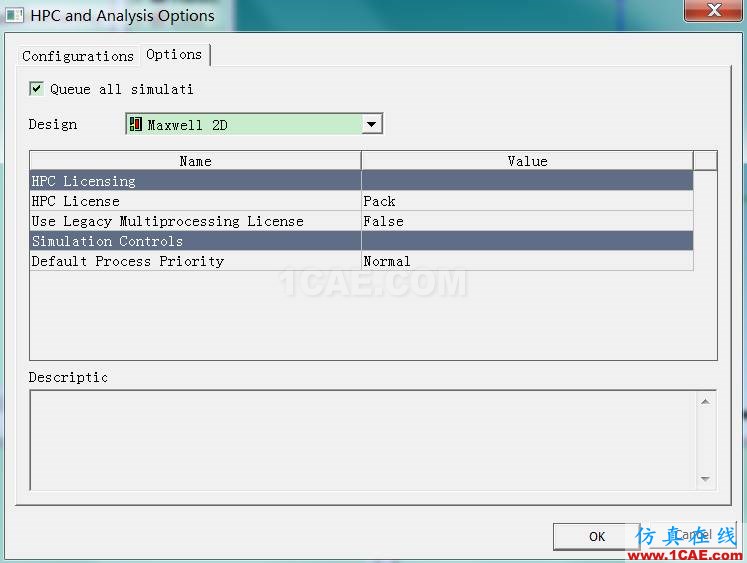

点击菜单 Tools>Options>HPC and Analysis Options,在弹出的HPC and Analysis Options窗口中,选择option标签

步骤二:分别点击分析各个Design。
