【技术贴】利用ANSYS Maxwell深入探究软磁体之----电感变压器

相信大家对软磁铁氧体都不陌生,功率变换都离不开它,但是关于它的各种“场”量却很难直观的去观察,记得之前有个贴,很多人在争论能量到底是在气隙,还是在磁体里面,我相信下面的帖子,会让你做出判断。
好了,下面准备开始。

首先来看看共模电感:建好模型,磁芯磁导率设置为10000ui,激励设置为50HZ 20A电流。

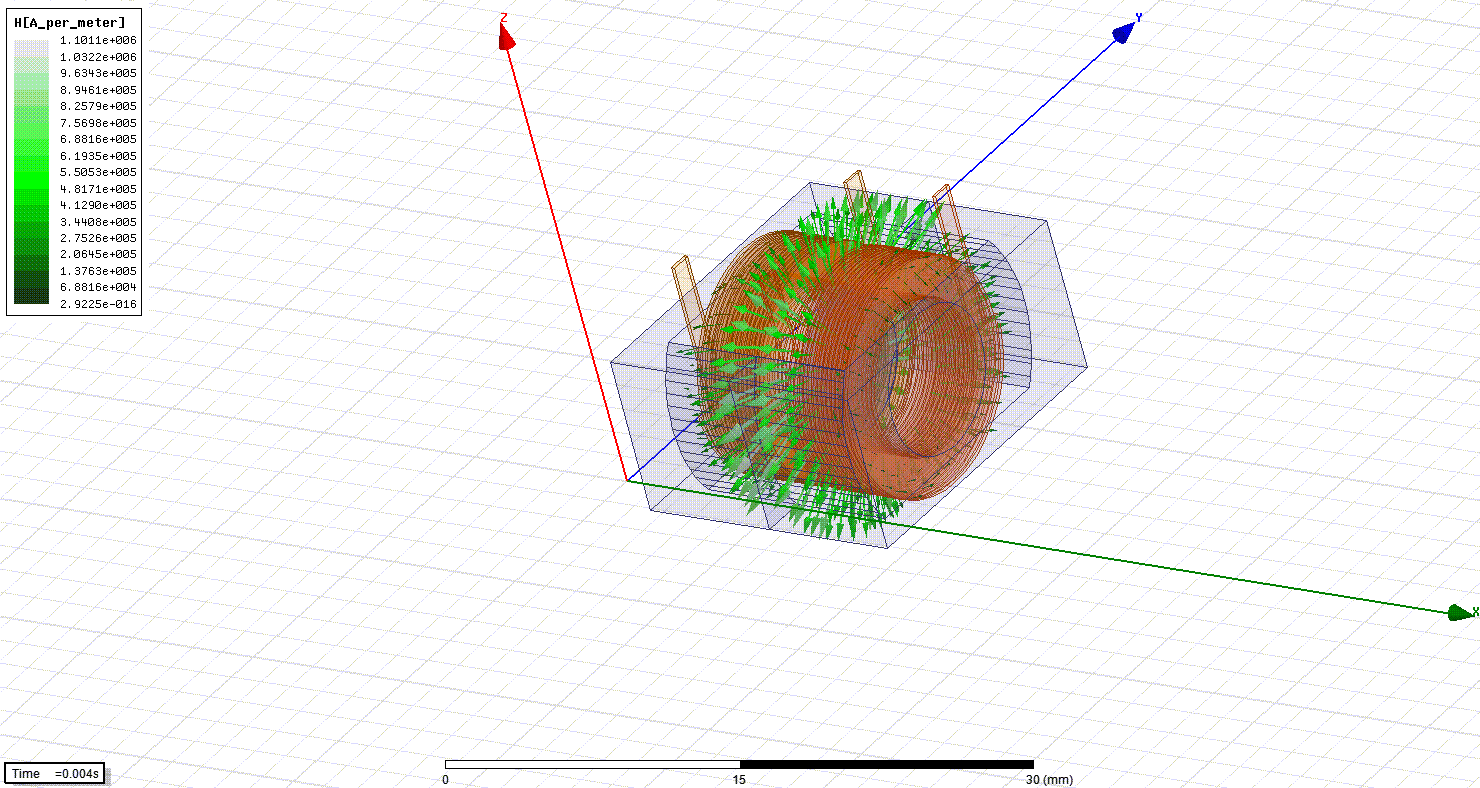

仿真完成后,一个正弦电流周期内,其电场正反向循环产生,两组线圈电场方向总是对立的,且H值,已经达到相当高的一个值了达到了5.5e+005 ,共模实际应用中,基本上不会有这么高的H值,在这里只是想仿真共模磁芯不会饱和。

再看看在此种情况下,磁芯的磁通密度情况,通过数值和云图可直观的发现,线圈基本上没有在磁芯里产生磁通。

能量当然在气隙中,磁芯这么高的磁导率是不能储存能量的。这是可以用公式推导的。

举个简单的例子,空心电感没有磁芯吧, 不是一样可以当电感储存能量?

666
建议用一个线圈仿真,共模电感没有代表意义。
