关于Ansoft Rmxprt中whole coiled和half coiled的说明

2017-05-10 by:CAE仿真在线来源:互联网

用Ansoft Rmxprt进行旋转电机绕组设计时,要在whole coiled和half coiled二者中作出选择,这使得很多设计人员感到茫然。whole coiled和half coiled字面意思是全极式绕组和半极式绕组,这个是国外的说法。在国内,这两种绕组又分别被称为显极式绕组和庶极式绕组,下面分别进行解释。

显极接法时,它的每个极相组(或线圈组)均形成一个磁极的极性。因而电机绕组的极相组数与其极数相等。为了使磁极的极性符合旋转磁场按N极、S极相互交替产生的要求,故相邻两极相组内的电流方向必须是相反的。因此在实际接线时,按“头与头相接、尾与尾相接”的所谓反串联接法。

庶极接法时,它的每个极相组(或线圈组)产生两个磁极的极性,绕组的极相组数仅为电机极数2p的一半,也就意味着p个极相组独立产生p个磁极,而另外p个磁极则由相邻极相组共同形成。在庶极接法的绕组中每个极相组所产生的极性都是相同的,因而在各相中所有极相组内的电流方向也是相同的。即每相内相邻两极相组的联接应按首端与尾端相接,也就是按“头与尾相接、尾与头相接”的所谓顺串联接法。

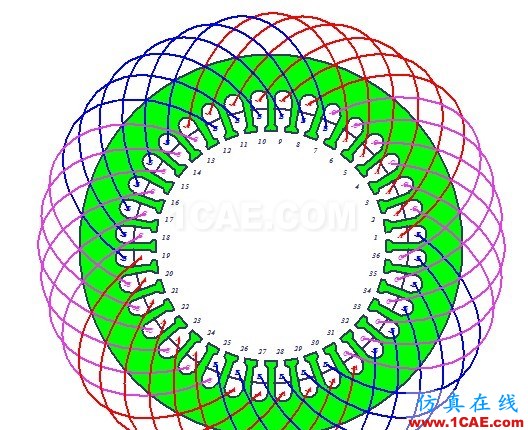

很显然,常规60°相带绕组是显极式绕组,非常规120°相带绕组是庶极式绕组。下面以36槽4极,绕组跨距7为例,分别给出两种绕组的接法。对于相同匝数,通相同大小的电流时,绕组产生的磁动势和电动势大小与绕组相带度数成反比。因此,60度相带绕组的利用率要比120度相带绕组的利用率高。
