X#墩内支撑优化设计方案（含计算书）

2016-10-28  by:CAE仿真在线  来源:互联网

注意:本计算书为中国核工业中原建设公司马猛工程师完成并提供给本订阅号,供广大施工同仁进行交流,马工本人对此计算书的疑问在于:比较没有把握的是钢板桩用等效刚度的矩形梁单元模拟,将支座反力作为线荷载作用在围檩支撑上,简化了计算,但是不知道是否与工程实际相符。

已经有几位工程师进行了简单的讨论,记录截图如下。大家如有其他见解,可在本文下方的评论区进行回复。

完整计算书如下。

一、地质情况

二、工况信息:

三、支撑设置:

   根据现场实际开挖出淤泥的形态及致密程度,可判断其内摩擦角应不小于于10°,故将原方案的五道内支撑调整为四道,并优化支撑的布置形式,以便于承台及墩柱的施工。

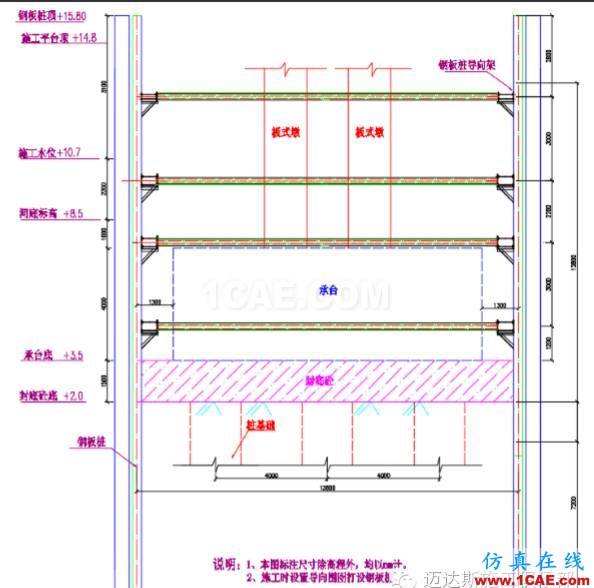

基坑立面图

支撑平面图(原支撑形式)

四、结构验算

采用 midas civil 对受力变形最大的工况 9、工况 11 进行验算,结果如下:

工况 9:

1、 计算参数

3、 钢板桩正应力及剪应力计算

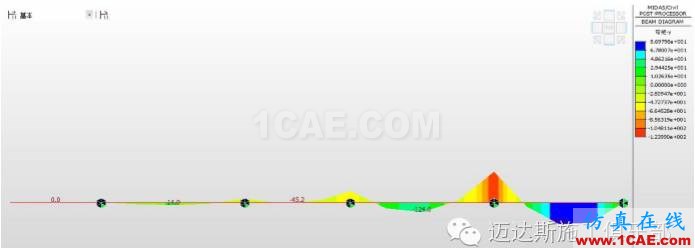

根据《建筑基坑支护技术规程》, 黏土、淤泥质土属于粘性土,计算土压力可采用水土合算,利用软件分析可得水压力及土压力作用下钢板桩的弯矩图如下:

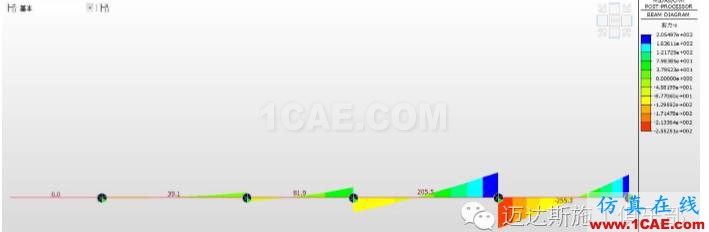

各支撑反力求解如下图:

最大反力位于第四道支撑处,反力大小为 460.7KN。

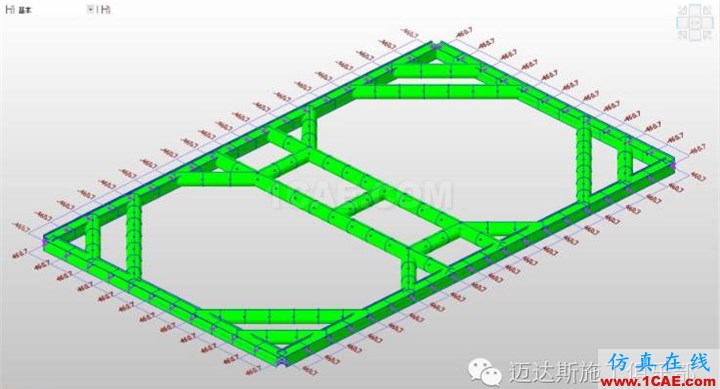

选取受力最大的第四道支撑作为验算对象,利用 midas civil 软件建立第四道内支撑的空间有限元模型,反力作为均布线荷载(460.7KN·m)分布在腰梁四周,并在腰梁下部设置牛腿作为 Z 方向约束,模型如下:

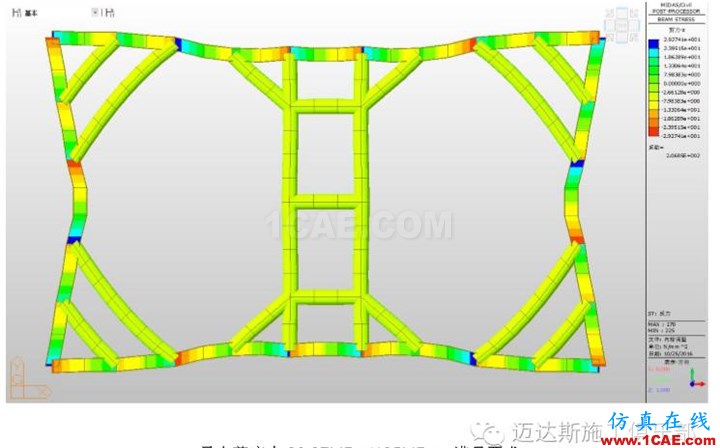

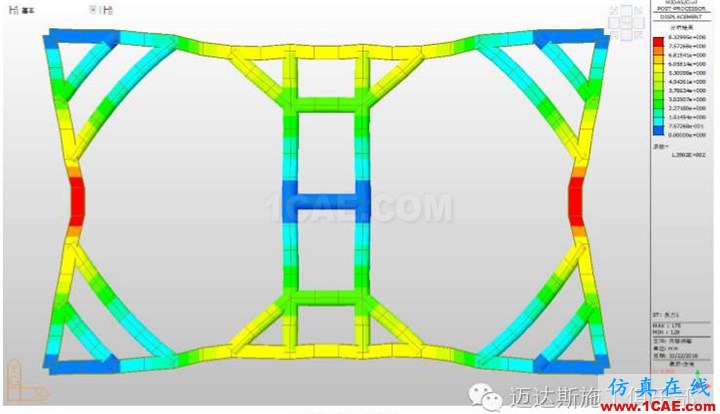

分析计算结果如下:

5、内支撑稳定性验算

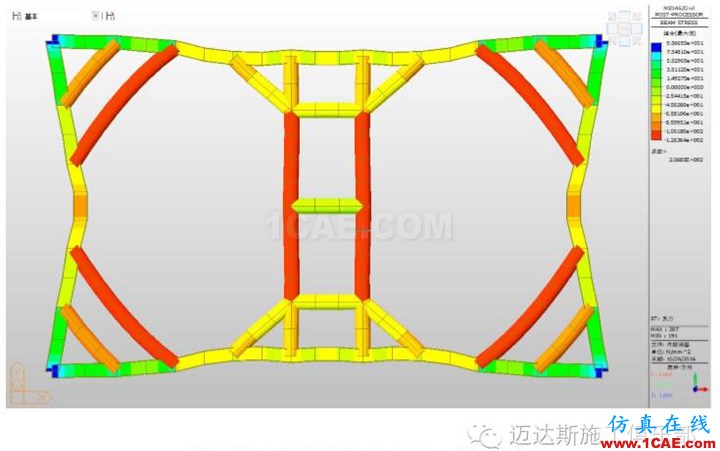

支撑轴力如下图:
